Aventics ECD-LV Betriebsanleitung Seite 75

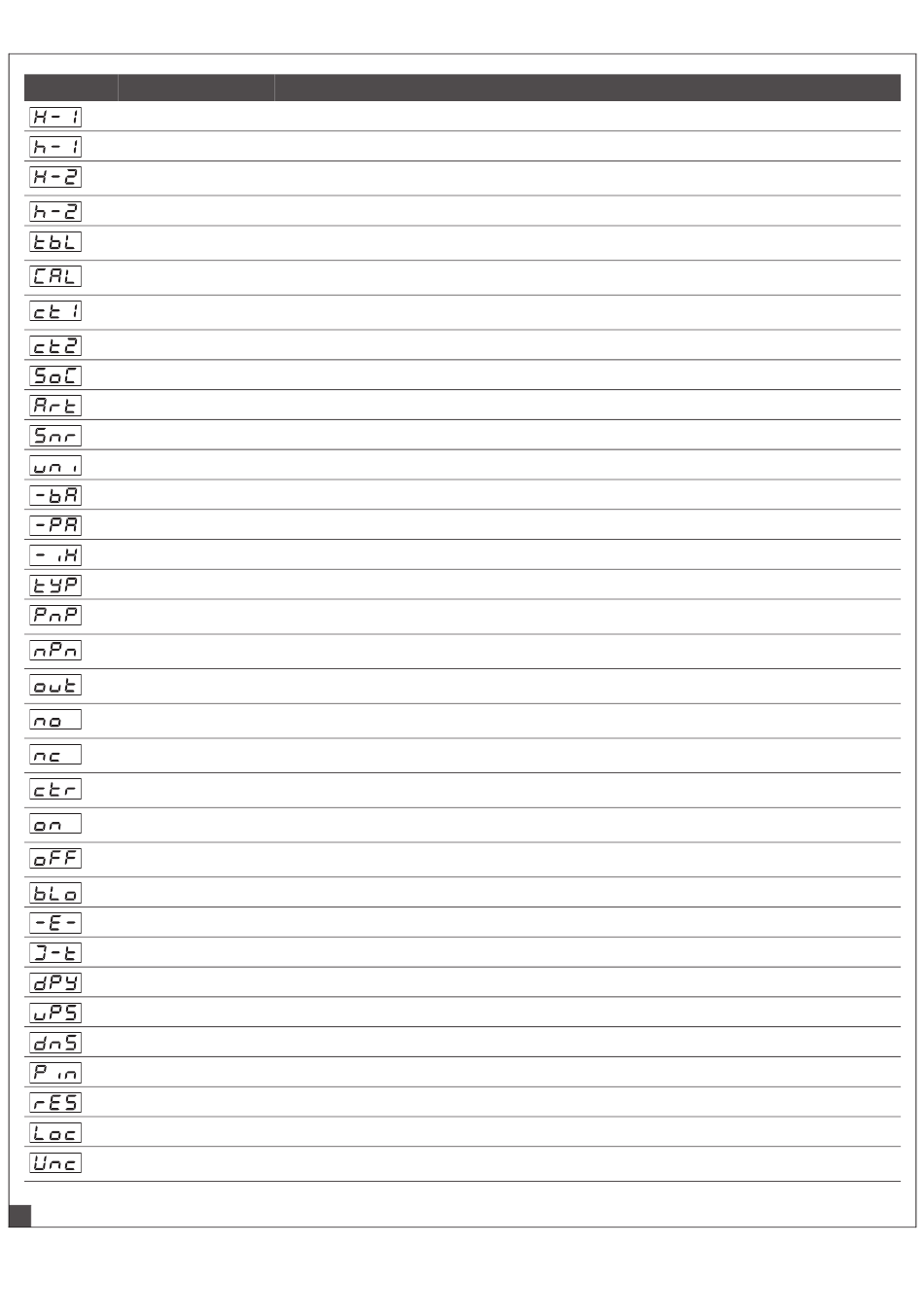

Símbolo Función
Punto de conmutación H1
Histéresis h1
Punto de conmutación H2
Histéresis h2
Tiempo de purga
(time blow off)
Ajuste del punto cero
(calibrate)
Contador 1 (counter1)
Contador 2 (counter2)
Versión de software
N.° de material
Índice interno
Unidad de vacío (unit)
Valor de vacío en mbar
Valor de vacío en kPa
Valor de vacío en inHg
Configuración tipo de señal Menú de configuración del tipo de señal (NPN/PNP)
Tipo de señal PNP
Tipo de señal NPN
Configuración salida de
señal
Contacto de cierre
(normally open)
Contacto de apertura
(normally closed)
Función de ahorro de aire
(control)
Función de ahorro de aire
ON
Función de ahorro de aire
OFF
Función de purga (blow off) Menú de configuración de la función de purga
Purga "Externa"
Purga "Interna"
Pantalla
Pantalla arriba
Pantalla abajo
Código PIN
"Clear all" (reset)
Menú bloqueado (lock)
Menú desbloqueado
(unlock)
7
Relación de símbolos indicadores, parte 1
Observación
Valor de desconexión de la función de ahorro de aire
Histéresis de la función de ahorro de aire
Valor de conexión salida de señal "Control de piezas"
(con configuración de salida NO)
Histéresis salida de señal "Control de piezas"
Ajuste del tiempo de purga para purga con pilotaje por tiempo
Ajuste del punto cero: calibrado
Contador de ciclos de aspiración
(entrada de señal "Aspiración")
Contador de frecuencia de conmutación de válvula
Muestra la versión de software actual
Muestra el número de material del eyector.
Unidad de vacío en la que se muestran el valor de medición y los valores de ajuste
Los valores de vacío mostrados tienen la unidad mbar.
Los valores de vacío mostrados tienen la unidad kPa.
Los valores de vacío mostrados tienen la unidad inchHg.
Todas las señales de entrada y salida con conmutación PNP
(entrada/salida on = 24 V)
Todas las señales de entrada y salida con conmutación NPN
(entrada/salida on = 0 V)
Menú de configuración de la salida de señal
Ajuste de la salida de señal como contacto de cierre
Ajuste de la salida de señal como contacto de apertura
Ajuste de la función de ahorro de aire
Activación de la función de ahorro de aire
Desactivación de la función de ahorro de aire
Selección de purga con pilotaje externo (señal externa)
Selección de purga con pilotaje interno (activación interna, tiempo regulable)
Selección de menú de pantalla para girar la visualización en pantalla
Orientación de visualización no girada (estándar)
Orientación de visualización girada 180°
Introducción del código PIN para desactivar el bloqueo
Se restablecen los ajustes de fábrica para todos los valores regulables.
Después de introducir el código PIN incorrecto, el teclado y los menús permanecen bloqueados.
Las teclas y los menús están desbloqueados.
