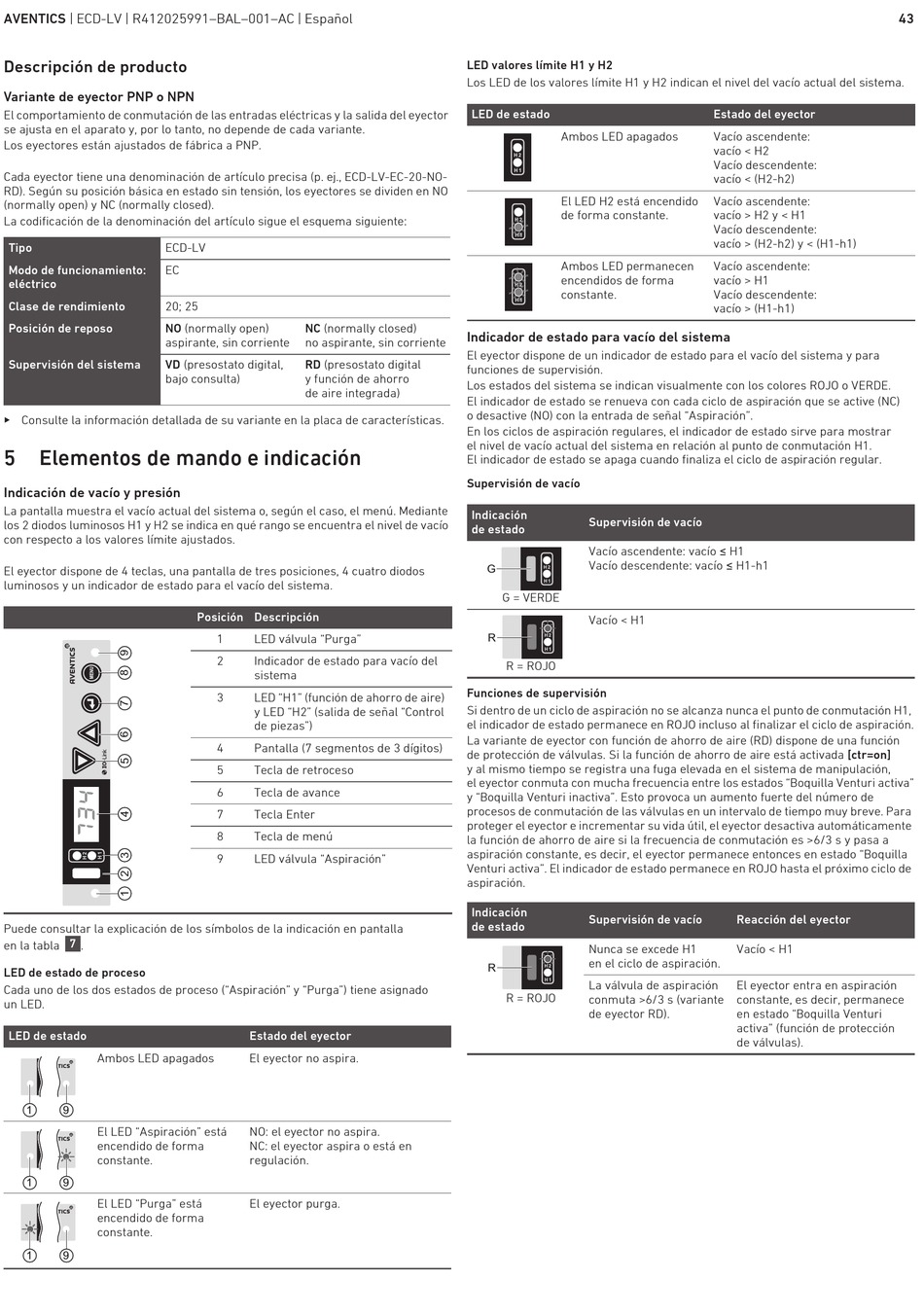

AVENTICS | ECD-LV | R412025991–BAL–001–AC | Español
Descripción de producto
Variante de eyector PNP o NPN
El comportamiento de conmutación de las entradas eléctricas y la salida del eyector
se ajusta en el aparato y, por lo tanto, no depende de cada variante.
Los eyectores están ajustados de fábrica a PNP.
Cada eyector tiene una denominación de artículo precisa (p. ej., ECD-LV-EC-20-NO-
RD). Según su posición básica en estado sin tensión, los eyectores se dividen en NO
(normally open) y NC (normally closed).
La codificación de la denominación del artículo sigue el esquema siguiente:
Tipo ECD-LV
Modo de funcionamiento: EC
eléctrico
Clase de rendimiento 20; 25
Posición de reposo NO (normally open)
aspirante, sin corriente
Supervisión del sistema VD (presostato digital,
bajo consulta)
O Consulte la información detallada de su variante en la placa de características.
5 Elementos de mando e indicación
Indicación de vacío y presión
La pantalla muestra el vacío actual del sistema o, según el caso, el menú. Mediante
los 2 diodos luminosos H1 y H2 se indica en qué rango se encuentra el nivel de vacío
con respecto a los valores límite ajustados.
El eyector dispone de 4 teclas, una pantalla de tres posiciones, 4 cuatro diodos
luminosos y un indicador de estado para el vacío del sistema.
Puede consultar la explicación de los símbolos de la indicación en pantalla
7
en la tabla .
LED de estado de proceso
Cada uno de los dos estados de proceso ("Aspiración" y "Purga") tiene asignado
un LED.
LED de estado
Ambos LED apagados
1 9
El LED "Aspiración" está
encendido de forma
constante.
1 9
El LED "Purga" está
encendido de forma
constante.
1 9
NC (normally closed)
no aspirante, sin corriente
RD (presostato digital
y función de ahorro
de aire integrada)
Posición Descripción
1 LED válvula "Purga"
2 Indicador de estado para vacío del
sistema
3 LED "H1" (función de ahorro de aire)
y LED "H2" (salida de señal "Control
de piezas")
4 Pantalla (7 segmentos de 3 dígitos)
5 Tecla de retroceso
6 Tecla de avance
7 Tecla Enter
8 Tecla de menú
9 LED válvula "Aspiración"
Estado del eyector
El eyector no aspira.
NO: el eyector no aspira.
NC: el eyector aspira o está en
regulación.
El eyector purga.
LED valores límite H1 y H2
Los LED de los valores límite H1 y H2 indican el nivel del vacío actual del sistema.
LED de estado
Ambos LED apagados
El LED H2 está encendido
de forma constante.
Ambos LED permanecen
encendidos de forma
constante.
Indicador de estado para vacío del sistema
El eyector dispone de un indicador de estado para el vacío del sistema y para
funciones de supervisión.
Los estados del sistema se indican visualmente con los colores ROJO o VERDE.
El indicador de estado se renueva con cada ciclo de aspiración que se active (NC)
o desactive (NO) con la entrada de señal "Aspiración".
En los ciclos de aspiración regulares, el indicador de estado sirve para mostrar
el nivel de vacío actual del sistema en relación al punto de conmutación H1.
El indicador de estado se apaga cuando finaliza el ciclo de aspiración regular.
Supervisión de vacío
Indicación
Supervisión de vacío
de estado
Vacío ascendente: vacío ≤ H1
Vacío descendente: vacío ≤ H1-h1
G
G = VERDE
Vacío < H1
R
R = ROJO
Funciones de supervisión
Si dentro de un ciclo de aspiración no se alcanza nunca el punto de conmutación H1,
el indicador de estado permanece en ROJO incluso al finalizar el ciclo de aspiración.
La variante de eyector con función de ahorro de aire (RD) dispone de una función
de protección de válvulas. Si la función de ahorro de aire está activada [ctr=on]
y al mismo tiempo se registra una fuga elevada en el sistema de manipulación,
el eyector conmuta con mucha frecuencia entre los estados "Boquilla Venturi activa"
y "Boquilla Venturi inactiva". Esto provoca un aumento fuerte del número de
procesos de conmutación de las válvulas en un intervalo de tiempo muy breve. Para
proteger el eyector e incrementar su vida útil, el eyector desactiva automáticamente
la función de ahorro de aire si la frecuencia de conmutación es >6/3 s y pasa a
aspiración constante, es decir, el eyector permanece entonces en estado "Boquilla
Venturi activa". El indicador de estado permanece en ROJO hasta el próximo ciclo de
aspiración.
Indicación
Supervisión de vacío
de estado
Nunca se excede H1
en el ciclo de aspiración.
R
La válvula de aspiración
R = ROJO
conmuta >6/3 s (variante
de eyector RD).
Estado del eyector
Vacío ascendente:
vacío < H2
Vacío descendente:
vacío < (H2-h2)
Vacío ascendente:
vacío > H2 y < H1
Vacío descendente:
vacío > (H2-h2) y < (H1-h1)
Vacío ascendente:
vacío > H1
Vacío descendente:
vacío > (H1-h1)
Reacción del eyector
Vacío < H1
El eyector entra en aspiración
constante, es decir, permanece
en estado "Boquilla Venturi
activa" (función de protección
de válvulas).
43
