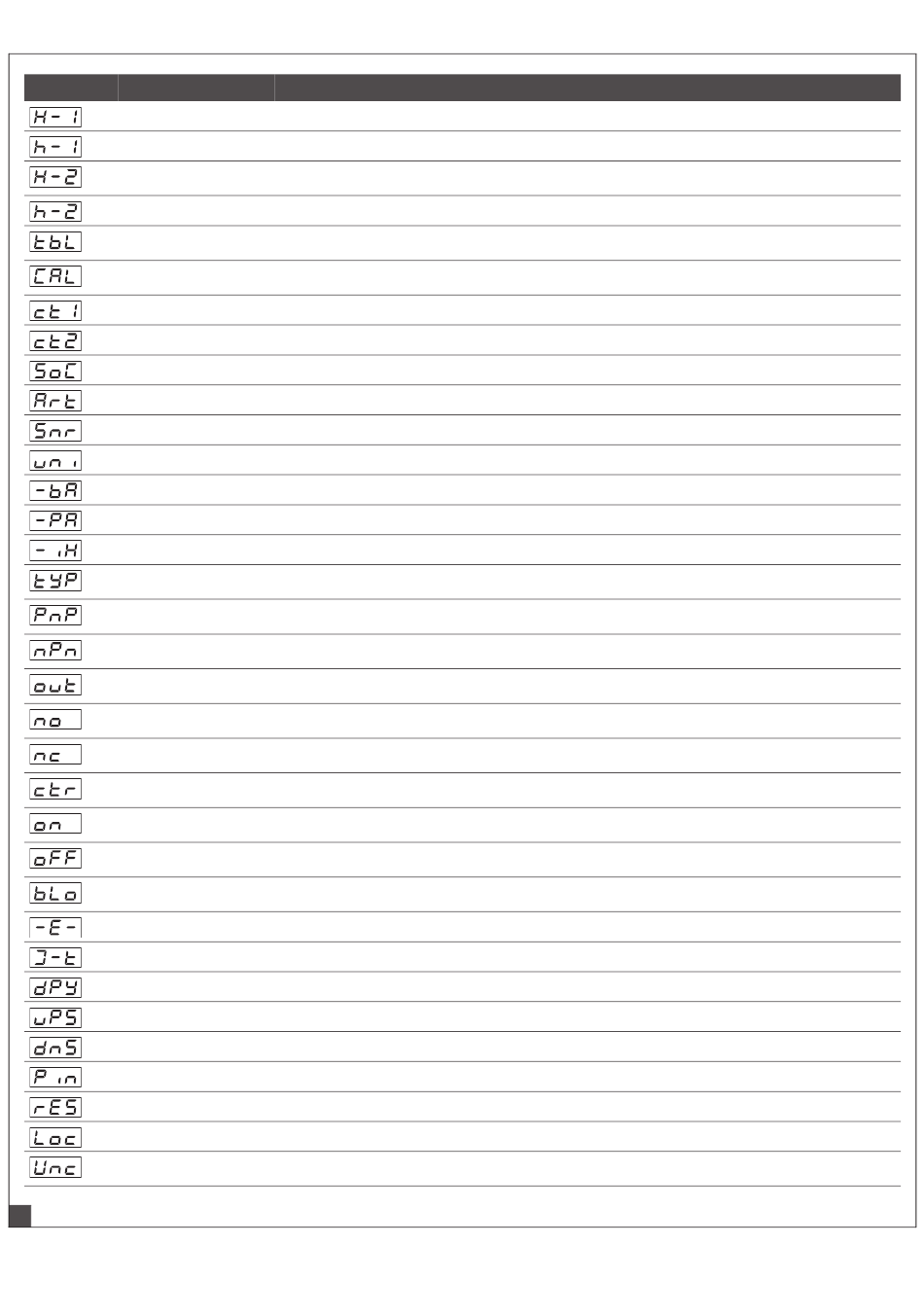

Symbole Fonction
Point de commutation H1
Hystérèse h1
Point de commutation H2
Hystérèse h2
Temps d'évacuation
(time blow off)
Réglage du point zéro
(calibrate)
Compteur 1 (Counter 1)
Compteur 2 (Counter 2)
Version logiciel
Référence
Index interne
Unité de vide (unit)
Valeur du vide en mbar
Valeur du vide en kPa
Valeur du vide en inHg
Configuration du type
de signal
Type de signal PNP
Type de signal NPN
Configuration de la sortie
de signal
Contact de fermeture
(normally open)
Contact d'ouverture
(normally closed)
Fonction d'économie
d'air (control)
Fonction d'économie
d'air activée
Fonction d'économie
d'air désactivée
Fonction d'évacuation
(blow off)
Évacuation « Externe »
Évacuation « interne »
Affichage
Affichage en haut
Affichage en bas
Code PIN
« Clear all » (reset)
Menu verrouillé (lock)
Menu déverrouillé
(unlock)
7
Aperçu des symboles d'affichage, 1
Remarque
Valeur de désactivation de la fonction d'économie d'air
Hystérèse de la fonction d'économie d'air
Valeur d'activation de la sortie de signal « Contrôle des pièces »
(en cas de configuration de la sortie NO)
Hystérèse de la sortie de signal « Contrôle des pièces »
Réglage du temps d'évacuation pour l'évacuation temporisée
Réglage du point zéro - Calibrage
Compteur de cycles d'aspiration (entrée de signal « Aspiration »)
Compteur de la fréquence de commutation du distributeur
Indique la version logiciel actuelle
Indique la référence de l'éjecteur
Unité de vide dans laquelle la valeur de mesure et les valeurs de réglage sont affichées
Les valeurs du vide sont affichées dans l'unité mbar
Les valeurs du vide sont affichées dans l'unité kPa
Les valeurs du vide sont affichées dans l'unité inchHg
Menu de configuration du type de signal (NPN/PNP)
Tous les signaux d'entrée et de sortie commutent vers PNP
(entrée/sortie sur = 24 V)
Tous les signaux d'entrée et de sortie commutent vers NPN
(entrée/sortie sur = 0 V)
Menu de configuration de la sortie de signal
Réglage du signal de sortie en tant que contact de fermeture
Réglage du signal de sortie en tant que contact d'ouverture
Activation de la fonction d'économie d'air
Mise en marche de la fonction d'économie d'air
Désactivation de la fonction d'économie d'air
Menu de configuration de la fonction d'évacuation
Sélection d'une évacuation commandée en externe (signal externe)
Sélection d'une évacuation commandée en interne (déclenchement interne, durée réglable)
Sélection du menu d'affichage pour la rotation de l'affichage à l'écran
Orientation de l'affichage à l'écran non pivotée (standard)
Orientation de l'affichage à l'écran pivotée de 180°
Saisie du code PIN pour valider le verrouillage
Rétablissement de toutes les valeurs réglables aux réglages d'usine
Après la saisie d'un code PIN incorrect, le clavier et les menus sont verrouillés
Déverrouillage des touches et menus
ère
partie
