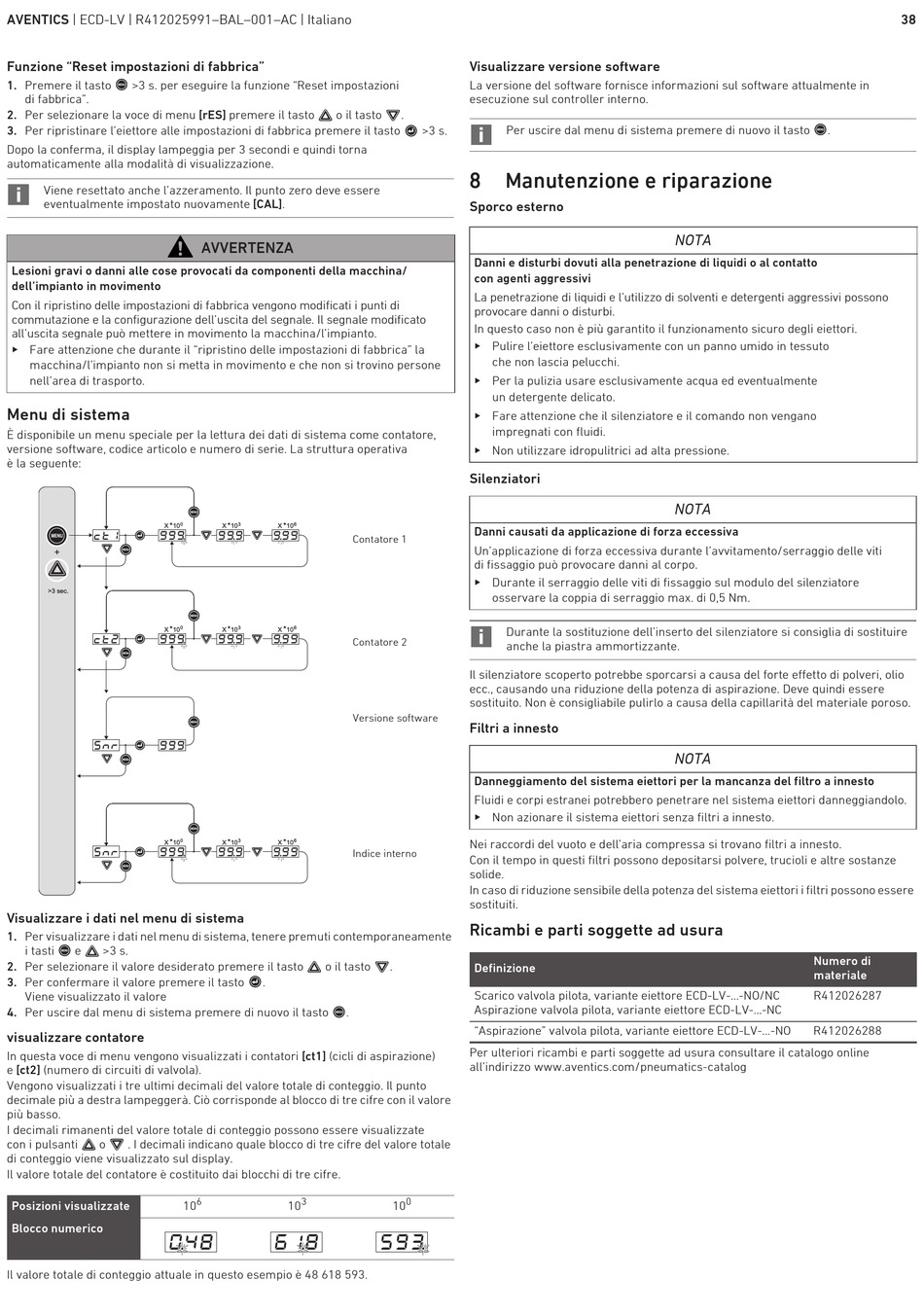

AVENTICS | ECD-LV | R412025991–BAL–001–AC | Italiano
Funzione "Reset impostazioni di fabbrica"
1. Premere il tasto >3 s. per eseguire la funzione "Reset impostazioni
di fabbrica".
2. Per selezionare la voce di menu [rES] premere il tasto
3. Per ripristinare l'eiettore alle impostazioni di fabbrica premere il tasto
Dopo la conferma, il display lampeggia per 3 secondi e quindi torna
automaticamente alla modalità di visualizzazione.
Viene resettato anche l'azzeramento. Il punto zero deve essere
eventualmente impostato nuovamente [CAL].
Lesioni gravi o danni alle cose provocati da componenti della macchina/
dell'impianto in movimento
Con il ripristino delle impostazioni di fabbrica vengono modificati i punti di
commutazione e la configurazione dell'uscita del segnale. Il segnale modificato
all'uscita segnale può mettere in movimento la macchina/l'impianto.
O Fare attenzione che durante il "ripristino delle impostazioni di fabbrica" la
macchina/l'impianto non si metta in movimento e che non si trovino persone
nell'area di trasporto.
Menu di sistema
È disponibile un menu speciale per la lettura dei dati di sistema come contatore,
versione software, codice articolo e numero di serie. La struttura operativa
è la seguente:
* 0
X 10
+
>3 sec.
* 0
X 10
* 0
X 10
Visualizzare i dati nel menu di sistema
1. Per visualizzare i dati nel menu di sistema, tenere premuti contemporaneamente
i tasti e >3 s.
2. Per selezionare il valore desiderato premere il tasto
3. Per confermare il valore premere il tasto
Viene visualizzato il valore
4. Per uscire dal menu di sistema premere di nuovo il tasto
visualizzare contatore
In questa voce di menu vengono visualizzati i contatori [ct1] (cicli di aspirazione)
e [ct2] (numero di circuiti di valvola).
Vengono visualizzati i tre ultimi decimali del valore totale di conteggio. Il punto
decimale più a destra lampeggerà. Ciò corrisponde al blocco di tre cifre con il valore
più basso.
I decimali rimanenti del valore totale di conteggio possono essere visualizzate
con i pulsanti o . I decimali indicano quale blocco di tre cifre del valore totale
di conteggio viene visualizzato sul display.
Il valore totale del contatore è costituito dai blocchi di tre cifre.
Posizioni visualizzate
Blocco numerico
Il valore totale di conteggio attuale in questo esempio è 48 618 593.
o il tasto
AVVERTENZA
* 3 * 6
X 10 X 10
Contatore 1
* 3 * 6
X 10 X 10
Contatore 2
Versione software
* 3 * 6
X 10 X 10
Indice interno
o il tasto
.
.
6 3
10 10
Visualizzare versione software
La versione del software fornisce informazioni sul software attualmente in
esecuzione sul controller interno.
.
Per uscire dal menu di sistema premere di nuovo il tasto
>3 s.
8

Manutenzione e riparazione

Sporco esterno
Danni e disturbi dovuti alla penetrazione di liquidi o al contatto
con agenti aggressivi
La penetrazione di liquidi e l'utilizzo di solventi e detergenti aggressivi possono
provocare danni o disturbi.
In questo caso non è più garantito il funzionamento sicuro degli eiettori.
O Pulire l'eiettore esclusivamente con un panno umido in tessuto
che non lascia pelucchi.
O Per la pulizia usare esclusivamente acqua ed eventualmente
un detergente delicato.
O Fare attenzione che il silenziatore e il comando non vengano
impregnati con fluidi.
O Non utilizzare idropulitrici ad alta pressione.
Silenziatori
Danni causati da applicazione di forza eccessiva
Un'applicazione di forza eccessiva durante l'avvitamento/serraggio delle viti
di fissaggio può provocare danni al corpo.
O Durante il serraggio delle viti di fissaggio sul modulo del silenziatore
osservare la coppia di serraggio max. di 0,5 Nm.
Durante la sostituzione dell'inserto del silenziatore si consiglia di sostituire
anche la piastra ammortizzante.
Il silenziatore scoperto potrebbe sporcarsi a causa del forte effetto di polveri, olio
ecc., causando una riduzione della potenza di aspirazione. Deve quindi essere
sostituito. Non è consigliabile pulirlo a causa della capillarità del materiale poroso.
Filtri a innesto
Danneggiamento del sistema eiettori per la mancanza del filtro a innesto
Fluidi e corpi estranei potrebbero penetrare nel sistema eiettori danneggiandolo.
O Non azionare il sistema eiettori senza filtri a innesto.
Nei raccordi del vuoto e dell'aria compressa si trovano filtri a innesto.
Con il tempo in questi filtri possono depositarsi polvere, trucioli e altre sostanze
solide.
In caso di riduzione sensibile della potenza del sistema eiettori i filtri possono essere
sostituiti.
Ricambi e parti soggette ad usura
.
Definizione
Scarico valvola pilota, variante eiettore ECD-LV-...-NO/NC
Aspirazione valvola pilota, variante eiettore ECD-LV-...-NC
"Aspirazione" valvola pilota, variante eiettore ECD-LV-...-NO
Per ulteriori ricambi e parti soggette ad usura consultare il catalogo online
all'indirizzo www.aventics.com/pneumatics-catalog
0
10
.
NOTA
NOTA
NOTA
Numero di
materiale
R412026287
R412026288
38
