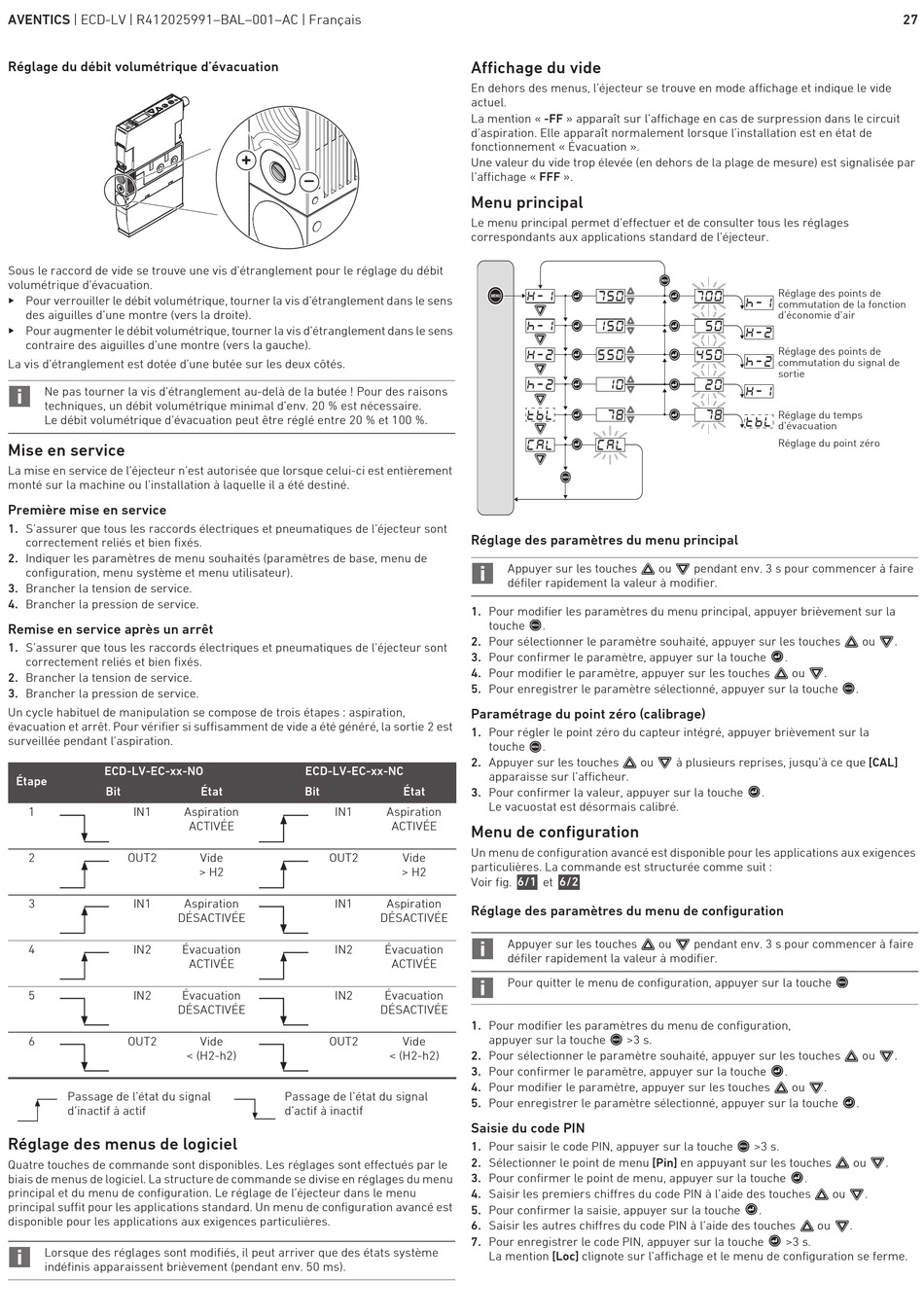

AVENTICS | ECD-LV | R412025991–BAL–001–AC | Français
Réglage du débit volumétrique d'évacuation
Sous le raccord de vide se trouve une vis d'étranglement pour le réglage du débit
volumétrique d'évacuation.
O Pour verrouiller le débit volumétrique, tourner la vis d'étranglement dans le sens
des aiguilles d'une montre (vers la droite).
O Pour augmenter le débit volumétrique, tourner la vis d'étranglement dans le sens
contraire des aiguilles d'une montre (vers la gauche).
La vis d'étranglement est dotée d'une butée sur les deux côtés.
Ne pas tourner la vis d'étranglement au-delà de la butée ! Pour des raisons
techniques, un débit volumétrique minimal d'env. 20 % est nécessaire.
Le débit volumétrique d'évacuation peut être réglé entre 20 % et 100 %.
Mise en service
La mise en service de l'éjecteur n'est autorisée que lorsque celui-ci est entièrement
monté sur la machine ou l'installation à laquelle il a été destiné.
Première mise en service
1. S'assurer que tous les raccords électriques et pneumatiques de l'éjecteur sont
correctement reliés et bien fixés.
2. Indiquer les paramètres de menu souhaités (paramètres de base, menu de
configuration, menu système et menu utilisateur).
3. Brancher la tension de service.
4. Brancher la pression de service.
Remise en service après un arrêt
1. S'assurer que tous les raccords électriques et pneumatiques de l'éjecteur sont
correctement reliés et bien fixés.
2. Brancher la tension de service.
3. Brancher la pression de service.
Un cycle habituel de manipulation se compose de trois étapes : aspiration,
évacuation et arrêt. Pour vérifier si suffisamment de vide a été généré, la sortie 2 est
surveillée pendant l'aspiration.
ECD-LV-EC-xx-NO
Étape
Bit
1
IN1
2
OUT2
3
IN1
DÉSACTIVÉE
4
IN2
Évacuation
5
IN2
Évacuation
DÉSACTIVÉE
6
OUT2
Passage de l'état du signal
d'inactif à actif
Réglage des menus de logiciel
Quatre touches de commande sont disponibles. Les réglages sont effectués par le
biais de menus de logiciel. La structure de commande se divise en réglages du menu
principal et du menu de configuration. Le réglage de l'éjecteur dans le menu
principal suffit pour les applications standard. Un menu de configuration avancé est
disponible pour les applications aux exigences particulières.
Lorsque des réglages sont modifiés, il peut arriver que des états système
indéfinis apparaissent brièvement (pendant env. 50 ms).
+
ECD-LV-EC-xx-NC
État
Bit
Aspiration
IN1
ACTIVÉE
Vide
OUT2
> H2
Aspiration
IN1
IN2
ACTIVÉE
IN2
Vide
OUT2
< (H2-h2)
Passage de l'état du signal
d'actif à inactif
Affichage du vide
En dehors des menus, l'éjecteur se trouve en mode affichage et indique le vide
actuel.
La mention « -FF » apparaît sur l'affichage en cas de surpression dans le circuit
d'aspiration. Elle apparaît normalement lorsque l'installation est en état de
fonctionnement « Évacuation ».
Une valeur du vide trop élevée (en dehors de la plage de mesure) est signalisée par
l'affichage « FFF ».
Menu principal
Le menu principal permet d'effectuer et de consulter tous les réglages
correspondants aux applications standard de l'éjecteur.
Réglage des paramètres du menu principal
Appuyer sur les touches
défiler rapidement la valeur à modifier.
1. Pour modifier les paramètres du menu principal, appuyer brièvement sur la
touche
.
2. Pour sélectionner le paramètre souhaité, appuyer sur les touches
3. Pour confirmer le paramètre, appuyer sur la touche
4. Pour modifier le paramètre, appuyer sur les touches
5. Pour enregistrer le paramètre sélectionné, appuyer sur la touche
Paramétrage du point zéro (calibrage)
1. Pour régler le point zéro du capteur intégré, appuyer brièvement sur la
touche
.
2. Appuyer sur les touches
apparaisse sur l'afficheur.
État
3. Pour confirmer la valeur, appuyer sur la touche
Le vacuostat est désormais calibré.
Aspiration
ACTIVÉE
Menu de configuration
Un menu de configuration avancé est disponible pour les applications aux exigences
Vide
particulières. La commande est structurée comme suit :
> H2
Voir fig.
6/1
et
Aspiration
Réglage des paramètres du menu de configuration
DÉSACTIVÉE
Appuyer sur les touches
Évacuation
défiler rapidement la valeur à modifier.
ACTIVÉE
Pour quitter le menu de configuration, appuyer sur la touche
Évacuation
DÉSACTIVÉE
1. Pour modifier les paramètres du menu de configuration,
appuyer sur la touche
Vide
< (H2-h2)
2. Pour sélectionner le paramètre souhaité, appuyer sur les touches
3. Pour confirmer le paramètre, appuyer sur la touche
4. Pour modifier le paramètre, appuyer sur les touches
5. Pour enregistrer le paramètre sélectionné, appuyer sur la touche
Saisie du code PIN
1. Pour saisir le code PIN, appuyer sur la touche
2. Sélectionner le point de menu [Pin] en appuyant sur les touches
3. Pour confirmer le point de menu, appuyer sur la touche
4. Saisir les premiers chiffres du code PIN à l'aide des touches
5. Pour confirmer la saisie, appuyer sur la touche
6. Saisir les autres chiffres du code PIN à l'aide des touches
7. Pour enregistrer le code PIN, appuyer sur la touche
La mention [Loc] clignote sur l'affichage et le menu de configuration se ferme.
ou
pendant env. 3 s pour commencer à faire
ou
à plusieurs reprises, jusqu'à ce que [CAL]
6/2
ou
pendant env. 3 s pour commencer à faire
>3 s.
27
Réglage des points de
commutation de la fonction
d'économie d'air
Réglage des points de
commutation du signal de
sortie
Réglage du temps
d'évacuation
Réglage du point zéro
ou
.
.
ou
.
.
.
ou
.
.
ou
.
.
>3 s.
ou
.
.
ou
.
.
ou
.
>3 s.
