Digitale Stellungsregler DVC6200
Juli 2017

Antriebe mit mehr als 210 mm (8,25 Zoll) Stellweg

1. Das Stellventil vom Druck in der Prozessleitung trennen und den Druck auf beiden Seiten des Ventilkörpers entlasten. Alle
Druckleitungen zum Pneumatikantrieb absperren und den Druck am Antrieb vollständig entlasten. Mit Hilfe geeigneter
Sicherungsmethoden dafür sorgen, dass die o. g. Maßnahmen während der Arbeit an dem Gerät wirksam bleiben.

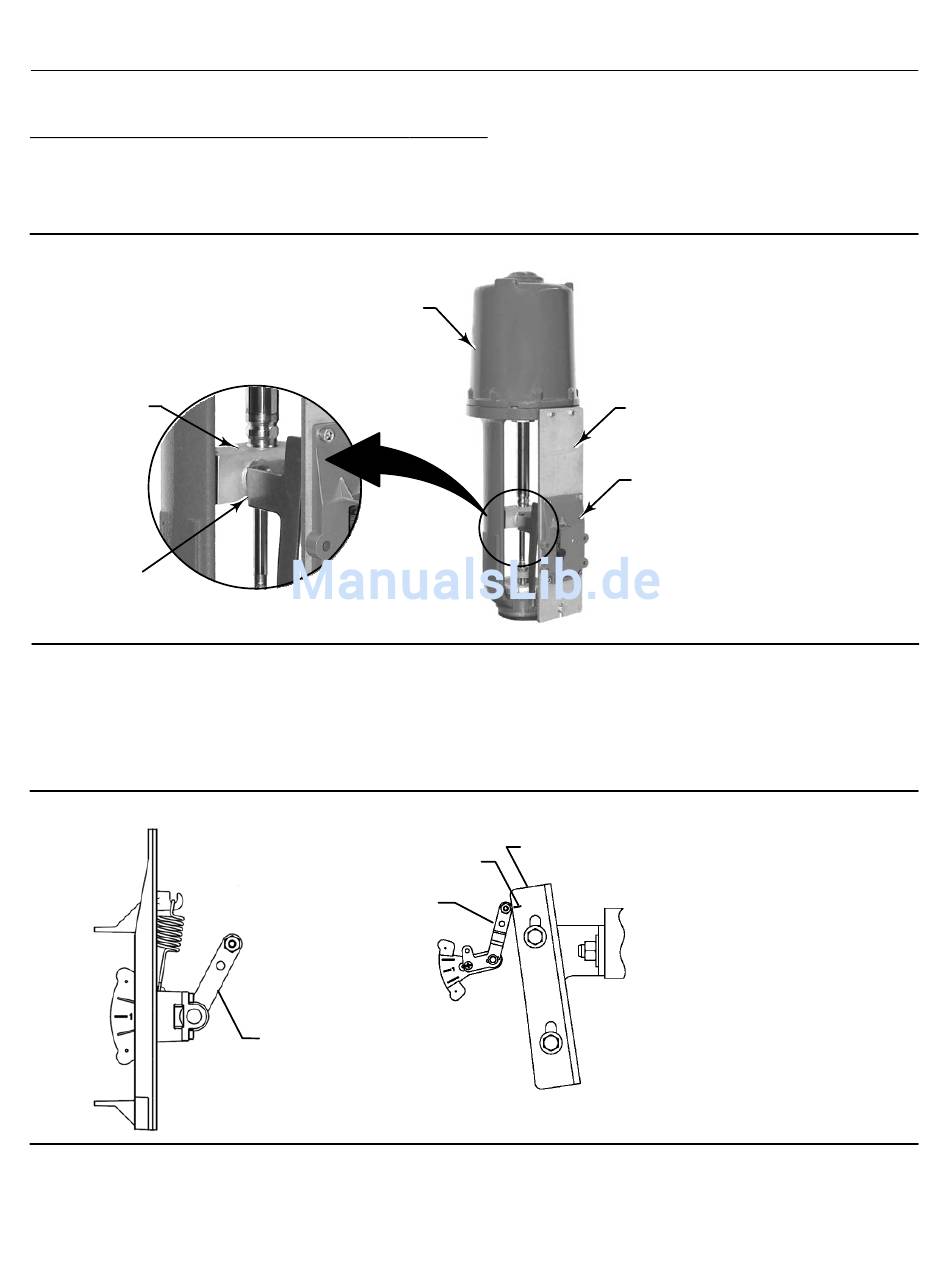

Abbildung 5. Montage an linearen Hubantrieben mit mehr als 210 mm (8,25 Zoll) Stellweg
SPINDELSCHLOSS
KURVENSCHEIBE
W9709
2. Die Kurvenscheibe gemäß der Beschreibung in der dem Montagesatz beiliegenden Anleitung am Spindelschloss installieren.
3. Den Montageadapter am Antrieb befestigen.
4. Den digitalen Stellungsregler und den Montagesatz am Adapter anbringen. Die Rolle am Rückführarm des digitalen
Stellungsreglers berührt nach dem Anbau die Kurvenscheibe am Antrieb.
Abbildung 6. Rollenarm-Variationen für lineare Hubantriebe mit mehr als 210 mm (8,25 Zoll) Stellweg
E1229
5. Für Anwendungen mit externer Rückführeinheit auf Seite 17 mit dem Anbau der DVC6205-Basiseinheit fortfahren. Andernfalls
mit Schritt 2 - Pneumatikleitungen anschließen auf Seite 19 fortfahren.
8
ANTRIEB
POSITIONSMARKIERUNG
FÜR KURVENSCHEIBE/ROLLE
ROLLENARM
ROLLENARM
MONTAGEADAPTER
KURVENSCHEIBE
E1543
ANTRIEB IST VOLL AUSGEFAHREN
Kurzanleitung
MONTAGESATZ FÜR
LANGHUBANTRIEBE
(DVC6200 NICHT ABGEBILDET)
D103556X0DE
