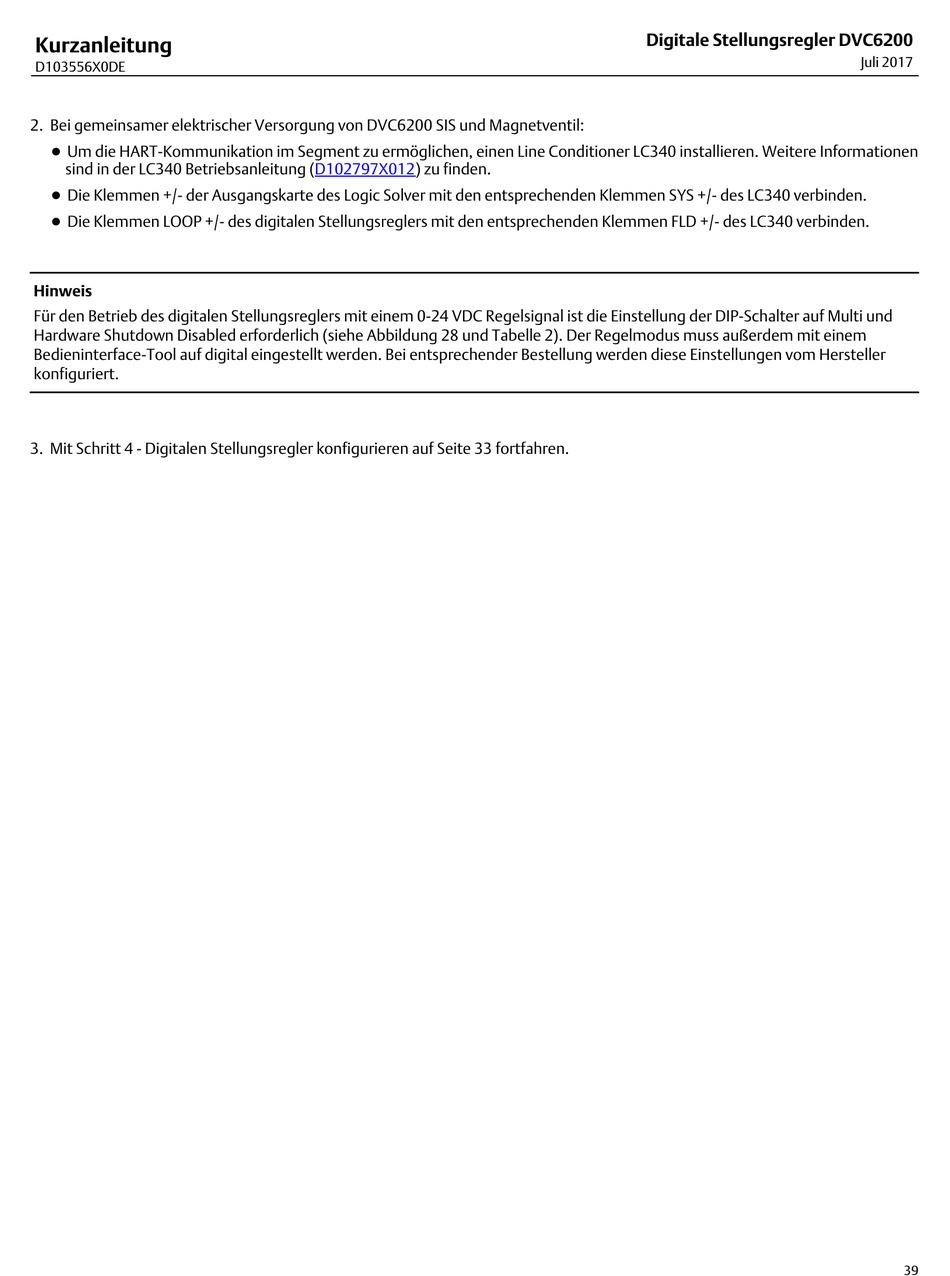

Kurzanleitung
D103556X0DE
2. Bei gemeinsamer elektrischer Versorgung von DVC6200 SIS und Magnetventil:
D Um die HART-Kommunikation im Segment zu ermöglichen, einen Line Conditioner LC340 installieren. Weitere Informationen
sind in der LC340 Betriebsanleitung (D102797X012) zu finden.
D Die Klemmen +/ der Ausgangskarte des Logic Solver mit den entsprechenden Klemmen SYS +/ des LC340 verbinden.
D Die Klemmen LOOP +/ des digitalen Stellungsreglers mit den entsprechenden Klemmen FLD +/ des LC340 verbinden.
Hinweis
Für den Betrieb des digitalen Stellungsreglers mit einem 024 VDC Regelsignal ist die Einstellung der DIP-Schalter auf Multi und
Hardware Shutdown Disabled erforderlich (siehe Abbildung 28 und Tabelle 2). Der Regelmodus muss außerdem mit einem
Bedieninterface-Tool auf digital eingestellt werden. Bei entsprechender Bestellung werden diese Einstellungen vom Hersteller
konfiguriert.
3. Mit Schritt 4 - Digitalen Stellungsregler konfigurieren auf Seite 33 fortfahren.
Digitale Stellungsregler DVC6200
Juli 2017
39
