Digitale Stellungsregler DVC6200
Juli 2017
HART-Geräte
Weitere Informationen sind in der Betriebsanleitung für den
Fisher.com verfügbar oder von Ihrem Emerson Automation Solutions Vertriebsbüro erhältlich sind.
Der digitale Stellungsregler wird normalerweise vom Ausgangskanal eines Leitsystems elektrisch versorgt. Abgeschirmte Kabel
gewährleisten den sicheren Betrieb in Umgebungen, in denen elektrische Störfelder auftreten.
Den digitalen Stellungsregler wie folgt verdrahten (siehe Abbildung 21):
1. Den Klemmengehäusedeckel abnehmen.
2. Die Verdrahtung in das Klemmengehäuse einführen. Falls zutreffend, eine Kabeleinführung gemäß den für den Einsatzfall
geltenden örtlichen und nationalen Elektroinstallationsvorschriften installieren.
3. Die Plusader vom Ausgangskanal des Leitsystems an die Schraubklemme LOOP + im Klemmengehäuse anschließen. Die
Minusader (die Rückleitung) des Ausgangskanals des Leitsystems an der Schraubklemme LOOP - im Klemmengehäuse
anschließen.
WARNUNG
Feuer oder Explosionen infolge der Entladung statischer Elektrizität können zu Personen- und Sachschäden führen. Ein
2
2,08 mm (AWG 14) Erdungsband zwischen dem digitalen Stellungsregler und Erde anschließen, wenn entzündliche oder
gefährliche Gase auftreten können. Hinsichtlich der Erdungsanforderungen die nationalen und örtlichen Vorschriften und
Normen beachten.
4. Für Schutzerde und Erdung bzw. Entladung sind zwei Masseanschlüsse vorhanden (siehe Abbildung 21). Die Schutzerde ist
elektrisch identisch mit dem Erdungsanschluss. Die Anschlüsse an diesen Klemmen gemäß den nationalen und örtlichen
Vorschriften sowie gemäß den Werksnormen vornehmen.

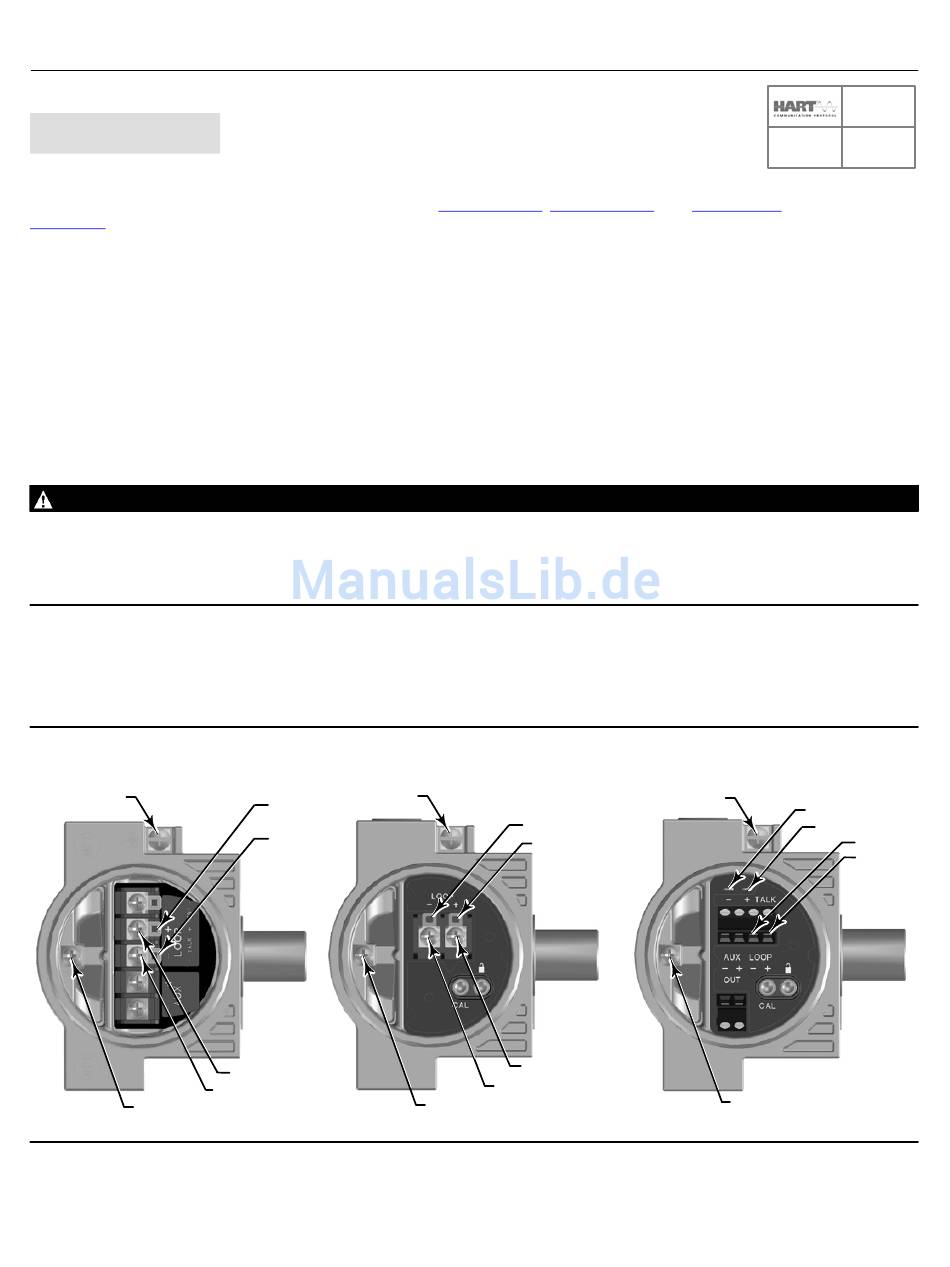

Abbildung 21. Loop- und Talk-Anschlüsse
ERDUNG
X0439
SCHUTZERDE
26
ERDUNG
TALK +
TALK -
LOOP +
LOOP -
X0431
DVC6200 HW1, DVC6200 HW2
TALK -
TALK +
LOOP +
LOOP -
SCHUTZERDE
Kurzanleitung
D103556X0DE
oder DVC6200 SIS zu finden, die auf
ERDUNG
TALK -
TALK +
SCHUTZERDE
X0430
SIS
LOOP -
LOOP +
