Digitale Stellungsregler DVC6200
Juli 2017
Schritt 1 - DVC6200 an das Ventil anbauen
Gehäuseausführungen
Das DVC6200-Gehäuse steht entsprechend der Montageart an den Antrieb in zwei Ausführungen zur Verfügung. Diese sind in
Abbildung 1 dargestellt.

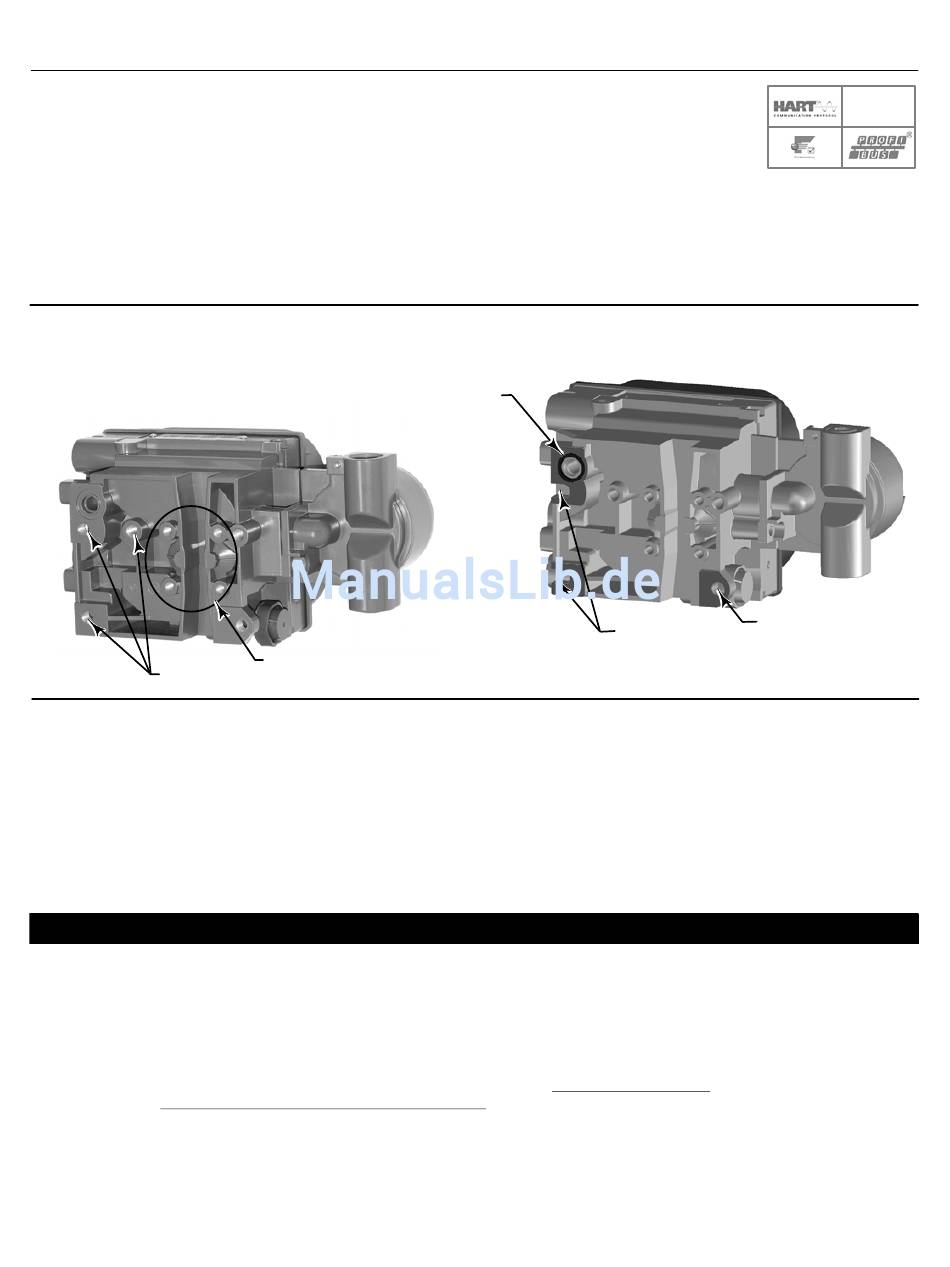

Abbildung 1. Gehäuseausführungen
GEHÄUSE FÜR LINEAR- UND DREHANTRIEBE;
FISHER 657 GRÖSSE 30i - 70i UND 667 GRÖSSE 30i - 76i
LINEARANTRIEB, M8
W9703
Allgemeine Montagerichtlinien
Bei Bestellung zusammen mit einem Stellventil wird der digitale Stellungsregler vom Hersteller an den Antrieb montiert und
justiert. Bei Erwerb eines separaten digitalen Stellungsreglers wird ein Montagesatz benötigt. Die folgenden Verfahren sind nur
allgemeine Richtlinien. Detaillierte Informationen zum Anbau des digitalen Stellungsreglers an einen bestimmten Antriebstyp
gehen aus der dem Montagesatz beiliegenden Anleitung hervor.
VORSICHT
Der Magnetwerkstoff wurde speziell dafür ausgewählt, ein langfristig stabiles Magnetfeld beizubehalten.
Die Magneteinheit muss jedoch, wie andere Magneten auch, sorgfältig gehandhabt werden. Ein anderer leistungsstarker
Magnet, der in die Nähe (näher als 25 mm) der Magneteinheit gebracht wird, kann diese dauerhaft beschädigen. Zu den
potenziellen magnetischen Störquellen gehören u. a. Transformatoren, Gleichstrommotoren, Stapelmagneten.
Allgemeine Richtlinien für die Verwendung von Hochleistungsmagneten mit Stellungsreglern
Die Verwendung von leistungsstarken Magneten in unmittelbarer Nähe eines Stellungsreglers, der einen Prozess regelt,
ist zu vermeiden. Unabhängig vom Modell des Stellungsreglers können leistungsstarke Magnete die Fähigkeit des
Stellungsreglers zur Regelung des Ventils beeinträchtigen.
4
INTEGRIERTER
AUSGANGSDRUCK
ANSCHLUSS
DREHANTRIEB, NAMUR, M6
GEHÄUSE FÜR FISHER
GX-ANTRIEBE
SCHLITZE FÜR
W9704
MONTAGESCHRAUBEN
Kurzanleitung
D103556X0DE
SIS
BOHRUNG FÜR
MONTAGESCHRAUBE
