Digitale Stellungsregler DVC6200
Juli 2017
90°-Schwenkantriebe
Integriert montierte Fisher-Antriebe
1. Das Stellventil vom Druck in der Prozessleitung trennen und den Druck auf beiden Seiten des Ventilkörpers entlasten. Alle
Druckleitungen zum Pneumatikantrieb absperren und den Druck am Antrieb vollständig entlasten. Mit Hilfe geeigneter
Sicherungsmethoden dafür sorgen, dass die o. g. Maßnahmen während der Arbeit an dem Gerät wirksam bleiben.
2. Sicherstellen, dass die richtige Kurvenscheibe gemäß der Beschreibung in der dem Montagesatz beiliegenden Anleitung am
Antrieb installiert ist.

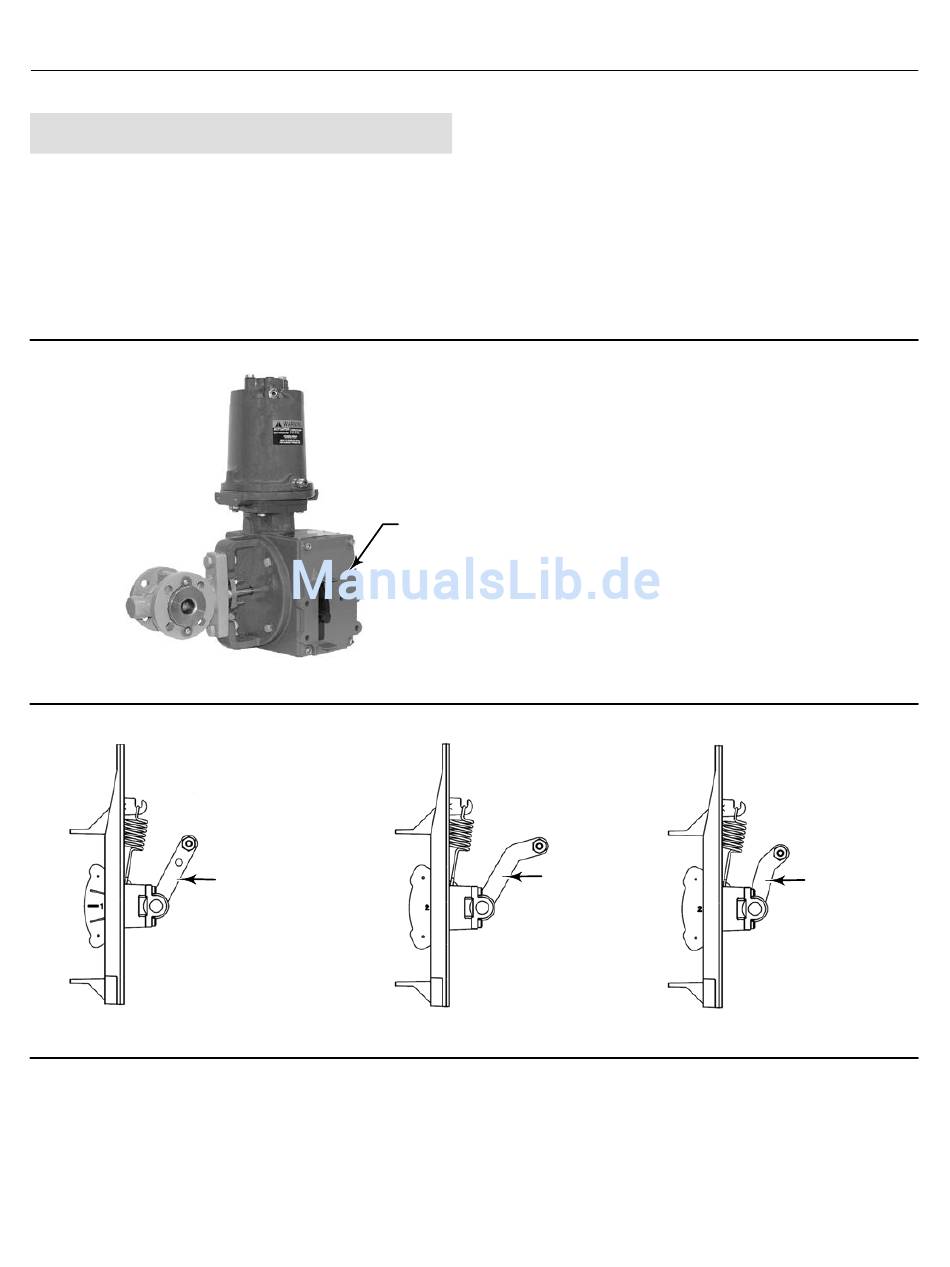

Abbildung 10. Montage an Drehantrieben
W9708
Abbildung 11. Montagevariationen für Drehantriebe
2052 GRÖSSE 2 UND 3
1051/1052 GRÖSSE 40 - 70
1061 GRÖSSE 30 - 100
ACHTEN SIE AUF DIE UNTERSCHIEDLICHE FORM UND LÄNGE DES ROLLENARMS
E1229
14
ROLLENARM
MONTAGESATZ FÜR DREHANTRIEBE
(DVC6200 NICHT ABGEBILDET)
ROLLENARM
2052 GRÖSSE 1
Kurzanleitung
D103556X0DE
ROLLENARM
1051 GRÖSSE 33
1052 GRÖSSE 20 - 33
