Digitale Stellungsregler DVC6200
Juli 2017
F
fieldbus- oder PROFIBUS PA-Geräte
OUNDATION
Weitere Informationen sind in der Betriebsanleitung für den
die auf
Fisher.com
verfügbar oder von Ihrem Emerson Automation Solutions Vertriebsbüro erhältlich sind.
Der digitale Stellungsregler wird normalerweise von einer Stromquelle über den Bus elektrisch versorgt. Weitere Informationen
bezüglich Typen, Abschluss, Länge, Erdungspraxis usw. von Leitungen sind in den F
Planungsunterlagen für die Anlage zu finden.
Hinweis
Um zu verhindern, dass das Ventil beim Anlegen von Strom in eine unbekannte Stellung fährt, wird der digitale Stellungsregler
vom Hersteller mit dem Modus Out of Service (Außer Betrieb) des Transducer Blocks (Messumformerblock) ausgeliefert.
Den digitalen Stellungsregler wie folgt verdrahten (siehe Abbildung 19):
1. Den Klemmengehäusedeckel abnehmen.
2. Die Verdrahtung in das Klemmengehäuse einführen. Falls zutreffend, eine Kabeleinführung gemäß den für den Einsatzfall
geltenden örtlichen und nationalen Elektroinstallationsvorschriften installieren.
3. Das Gerät ist nicht polaritätsempfindlich. Eine vom Ausgang des Reglers kommende Leitung an eine der beiden
LOOP-Schraubklemmen der in Abbildung 19 dargestellten Klemmenleiste im Klemmengehäuse anschließen. Die andere vom
Ausgang des Reglers kommende Leitung an die zweite LOOP-Schraubklemme im Klemmengehäuse anschließen.

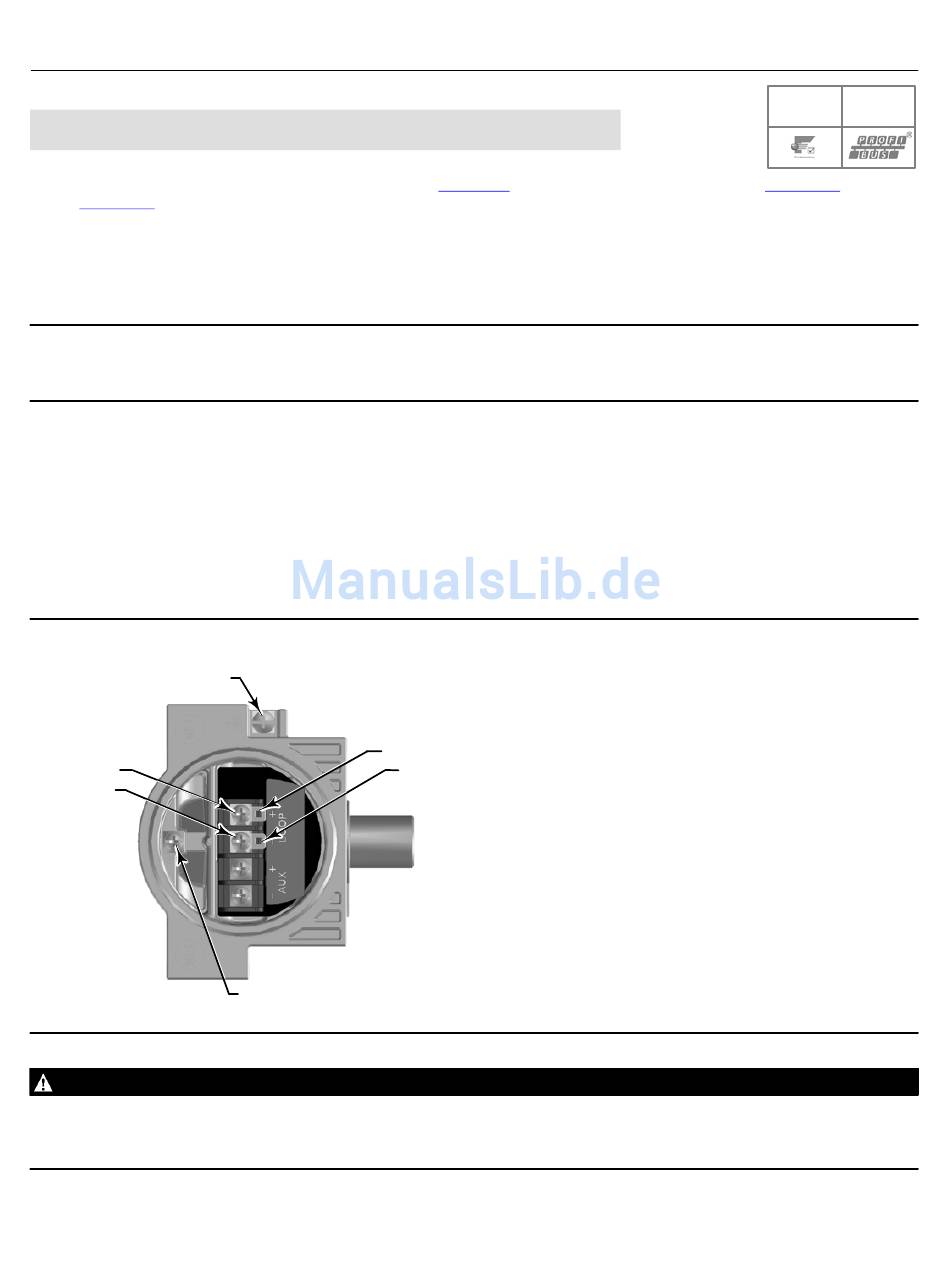

Abbildung 19. Klemmengehäuse für Regelkreisanschlüsse
ERDUNG
LOOP +
LOOP -
X0438
WARNUNG
Statische Entladungen können zu Personen- und Sachschäden führen. Ein 2,08 mm
digitalen Stellungsregler und Erde anschließen, wenn entzündliche oder gefährliche Gase auftreten können. Hinsichtlich
der Erdungsanforderungen die nationalen und örtlichen Vorschriften und Normen beachten.
24
TALK +
TALK -
SCHUTZERDE
DVC6200f
oder in der Betriebsanleitung für den
OUNDATION
Kurzanleitung
DVC6200p
Fieldbus oder PROFIBUS
2
(AWG 14) Erdungsband zwischen dem
D103556X0DE
zu finden,
