Kurzanleitung
D103556X0DE
D Bei mit Luft schließenden Antrieben (z. B. Fisher 657) die Magneteinheit vertikal so ausrichten, dass die untere Grenze des
gültigen Hubbereichs der Magneteinheit so nahe wie möglich an der Mittellinie der Ausrichtschablone liegt. Die
Magneteinheit soll so positioniert sein, dass sich die Ablesemarke im Rückführschlitz des DVC6200-Gehäuses über den
gesamten Hub innerhalb des gültigen Bereichs der Magneteinheit befindet. Siehe Abbildung 4.

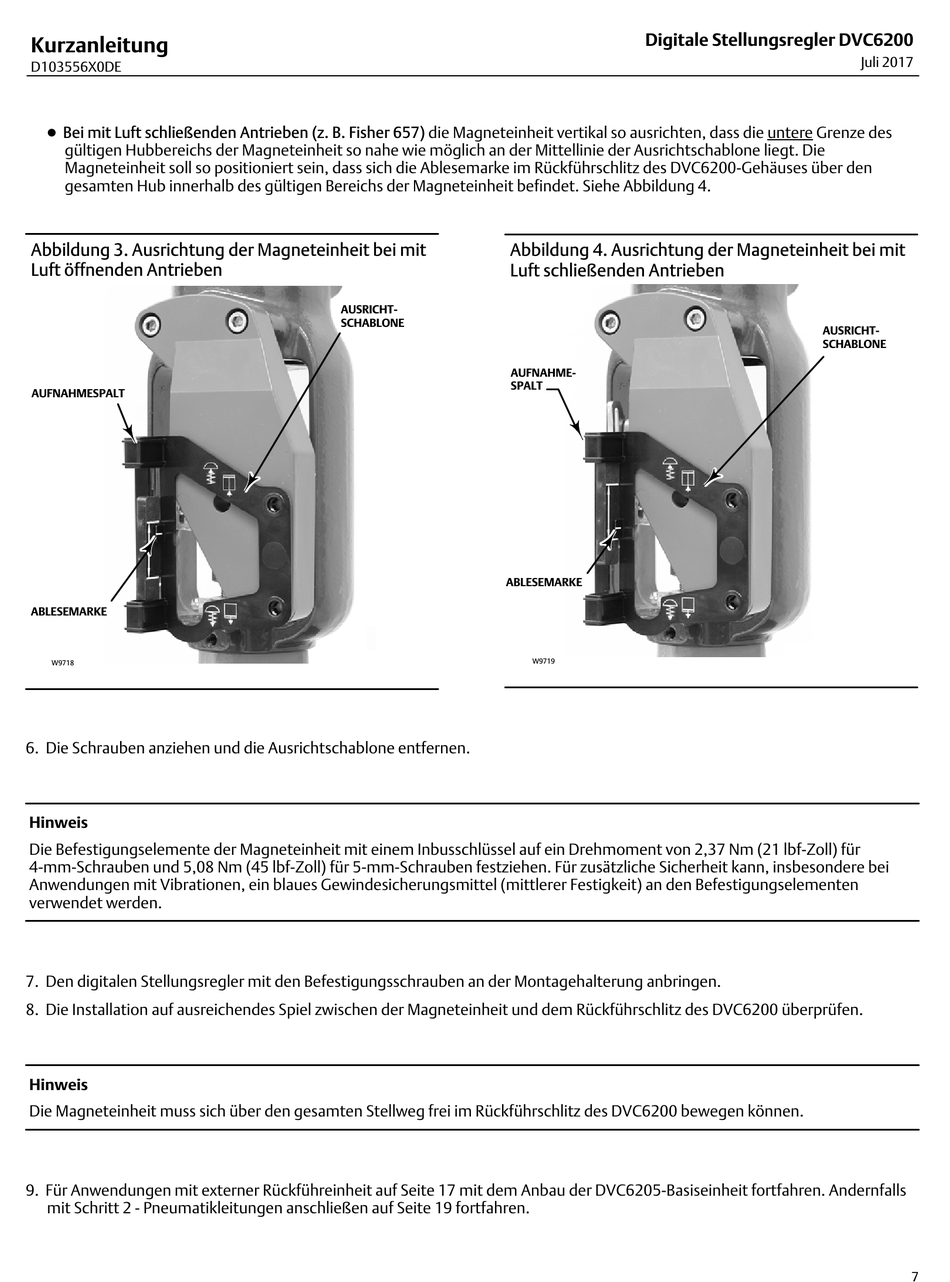

Abbildung 3. Ausrichtung der Magneteinheit bei mit
Luft öffnenden Antrieben
AUFNAHMESPALT
ABLESEMARKE
W9718
6. Die Schrauben anziehen und die Ausrichtschablone entfernen.
Hinweis
Die Befestigungselemente der Magneteinheit mit einem Inbusschlüssel auf ein Drehmoment von 2,37 Nm (21 lbf-Zoll) für
4-mm-Schrauben und 5,08 Nm (45 lbf-Zoll) für 5-mm-Schrauben festziehen. Für zusätzliche Sicherheit kann, insbesondere bei
Anwendungen mit Vibrationen, ein blaues Gewindesicherungsmittel (mittlerer Festigkeit) an den Befestigungselementen
verwendet werden.
7. Den digitalen Stellungsregler mit den Befestigungsschrauben an der Montagehalterung anbringen.
8. Die Installation auf ausreichendes Spiel zwischen der Magneteinheit und dem Rückführschlitz des DVC6200 überprüfen.
Hinweis
Die Magneteinheit muss sich über den gesamten Stellweg frei im Rückführschlitz des DVC6200 bewegen können.
9. Für Anwendungen mit externer Rückführeinheit auf Seite 17 mit dem Anbau der DVC6205-Basiseinheit fortfahren. Andernfalls
mit Schritt 2 - Pneumatikleitungen anschließen auf Seite 19 fortfahren.
Abbildung 4. Ausrichtung der Magneteinheit bei mit
Luft schließenden Antrieben
AUSRICHT-
SCHABLONE
AUFNAHME-
SPALT
ABLESEMARKE
Digitale Stellungsregler DVC6200
W9719
Juli 2017
AUSRICHT-
SCHABLONE
7
