DETT-Schaltfunktion des DVC6200 SIS,
kein Magnetventil
In einer typischen DETT­Anwendung (Sicherheitsstellung wird stromlos ausgelöst) ohne Magnetventil wird der digitale
Stellungsregler durch das Schaltsignal des Logic Solver auf 4 mA (oder 0 VDC) herabgesetzt.­ Dadurch wird der Ausgang des
digitalen Stellungsreglers drucklos. Als Folge fährt das Sicherheitsventil in seine Sicherheitsstellung bei Luftausfall.

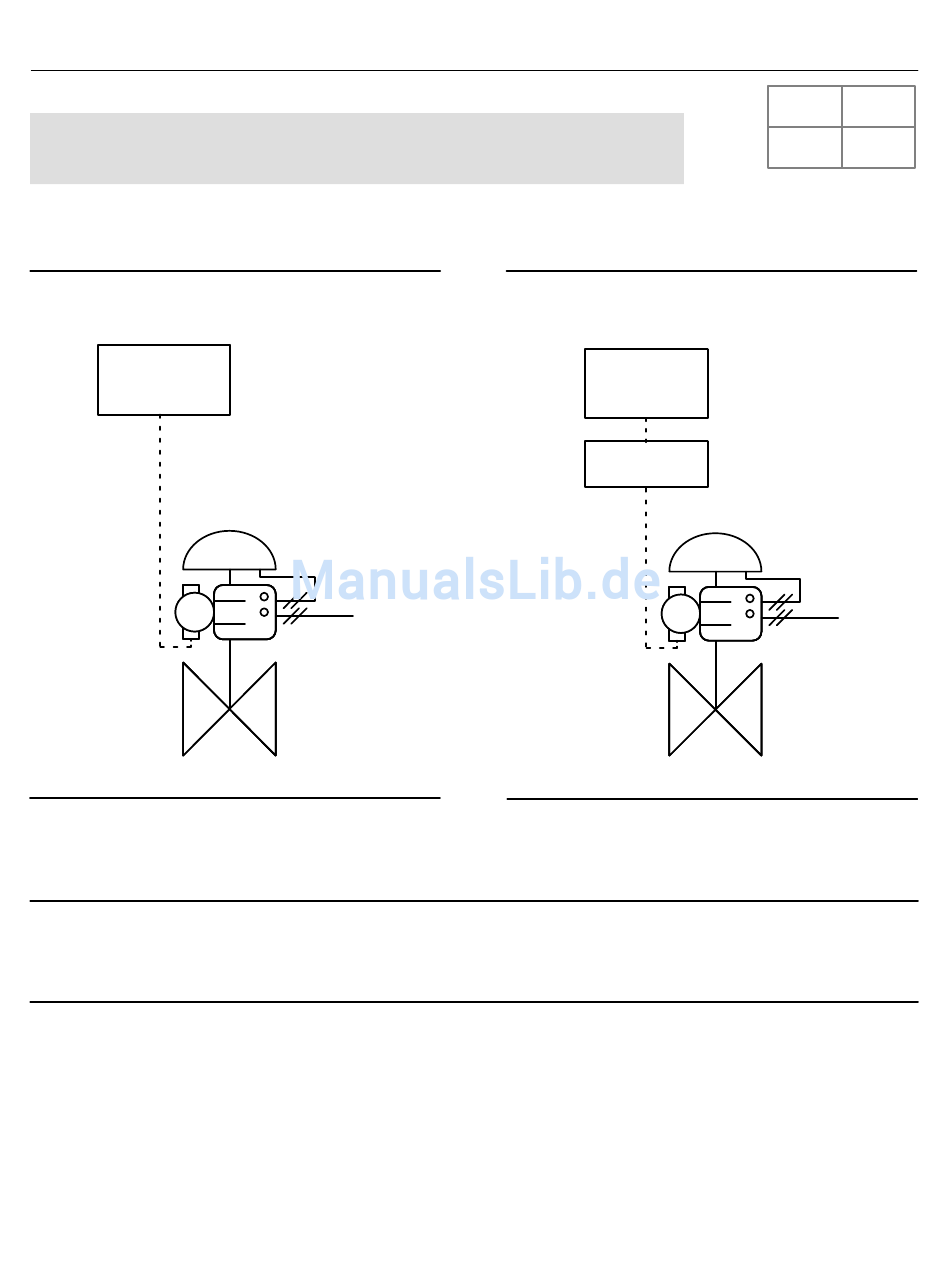

Abbildung 30. Versorgung des FIELDVUE DVC6200
SIS mit 4-20 mA
LOGIC SOLVER
4-20 mA DETT
E1457
1. Bei Versorgung des DVC6200 SIS mit 4­20 mA die Klemmen +/­ der Ausgangskarte des Logic Solver mit den entsprechenden
Klemmen LOOP +/­ des DVC6200 SIS verbinden.
Hinweis
Für den Betrieb des digitalen Stellungsreglers mit einem 4­20 mA Regelsignal muss der DIP-Schalter wie in Tabelle 2 gezeigt in der
Stellung für Punkt­zu­Punkt-Modus stehen. Der Regelmodus muss auf analog eingestellt werden. Bei entsprechender Bestellung
wird dies vom Hersteller eingestellt.
38
Abbildung 31. Versorgung des FIELDVUE DVC6200
SIS mit 0-24 VDC
AS
E1458
LOGIC SOLVER
0-24 VDC DETT
LINE CONDITIONER
LC340
