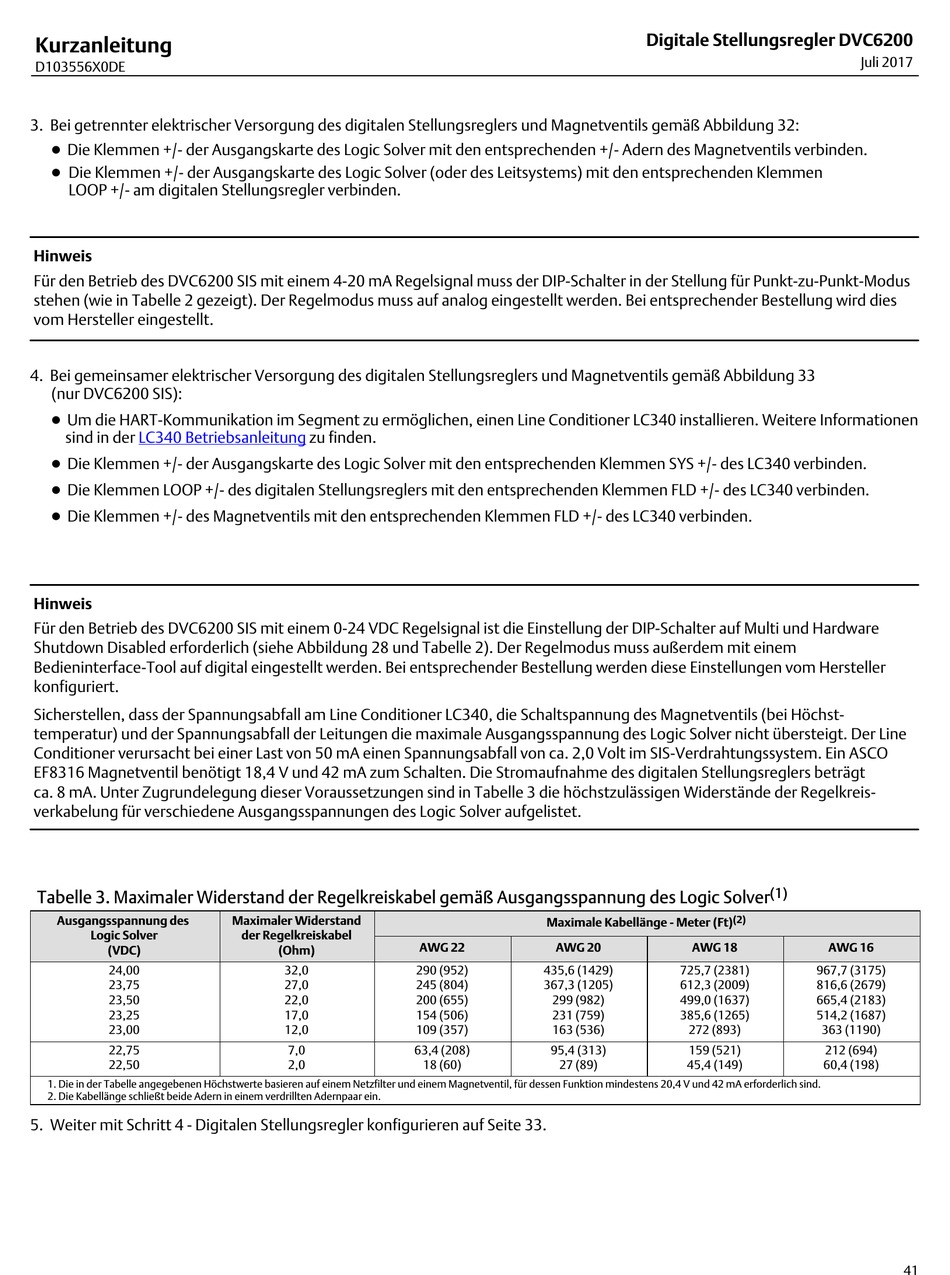

Kurzanleitung
D103556X0DE
3. Bei getrennter elektrischer Versorgung des digitalen Stellungsreglers und Magnetventils gemäß Abbildung 32:
D Die Klemmen +/­ der Ausgangskarte des Logic Solver mit den entsprechenden +/­ Adern des Magnetventils verbinden.
D Die Klemmen +/­ der Ausgangskarte des Logic Solver (oder des Leitsystems) mit den entsprechenden Klemmen
D
LOOP +/­ am digitalen Stellungsregler verbinden.
Hinweis
Für den Betrieb des DVC6200 SIS mit einem 4­20 mA Regelsignal muss der DIP-Schalter in der Stellung für Punkt­zu­Punkt-Modus
stehen (wie in Tabelle 2 gezeigt). Der Regelmodus muss auf analog eingestellt werden. Bei entsprechender Bestellung wird dies
vom Hersteller eingestellt.
4. Bei gemeinsamer elektrischer Versorgung des digitalen Stellungsreglers und Magnetventils gemäß Abbildung 33
(nur DVC6200 SIS):
D Um die HART-Kommunikation im Segment zu ermöglichen, einen Line Conditioner LC340 installieren. Weitere Informationen
sind in der LC340 Betriebsanleitung
D Die Klemmen +/­ der Ausgangskarte des Logic Solver mit den entsprechenden Klemmen SYS +/­ des LC340 verbinden.
D Die Klemmen LOOP +/­ des digitalen Stellungsreglers mit den entsprechenden Klemmen FLD +/­ des LC340 verbinden.
D Die Klemmen +/­ des Magnetventils mit den entsprechenden Klemmen FLD +/­ des LC340 verbinden.
Hinweis
Für den Betrieb des DVC6200 SIS mit einem 0­24 VDC Regelsignal ist die Einstellung der DIP-Schalter auf Multi und Hardware
Shutdown Disabled erforderlich (siehe Abbildung 28 und Tabelle 2). Der Regelmodus muss außerdem mit einem
Bedieninterface-Tool auf digital eingestellt werden. Bei entsprechender Bestellung werden diese Einstellungen vom Hersteller
konfiguriert.
Sicherstellen, dass der Spannungsabfall am Line Conditioner LC340, die Schaltspannung des Magnetventils (bei Höchst-
temperatur) und der Spannungsabfall der Leitungen die maximale Ausgangsspannung des Logic Solver nicht übersteigt. Der Line
Conditioner verursacht bei einer Last von 50 mA einen Spannungsabfall von ca. 2,0 Volt im SIS-Verdrahtungssystem. Ein ASCO
EF8316 Magnetventil benötigt 18,4 V und 42 mA zum Schalten. Die Stromaufnahme des digitalen Stellungsreglers beträgt
ca. 8 mA. Unter Zugrundelegung dieser Voraussetzungen sind in Tabelle 3 die höchstzulässigen Widerstände der Regelkreis-
verkabelung für verschiedene Ausgangsspannungen des Logic Solver aufgelistet.
Tabelle 3. Maximaler Widerstand der Regelkreiskabel gemäß Ausgangsspannung des Logic Solver
Ausgangsspannung des
Logic Solver
(VDC)
24,00
23,75
23,50
23,25
23,00
22,75
22,50
1. Die in der Tabelle angegebenen Höchstwerte basieren auf einem Netzfilter und einem Magnetventil, für dessen Funktion mindestens 20,4 V und 42 mA erforderlich sind.
2. Die Kabellänge schließt beide Adern in einem verdrillten Adernpaar ein.
5. Weiter mit Schritt 4 - Digitalen Stellungsregler konfigurieren auf Seite 33.
zu finden.
Maximaler Widerstand
der Regelkreiskabel
(Ohm)
32,0
27,0
22,0
17,0
12,0
7,0
2,0
Maximale Kabellänge - Meter (Ft)
AWG 22 AWG 20
290 (952) 435,6 (1429)
245 (804) 367,3 (1205)
200 (655) 299 (982)
154 (506) 231 (759)
109 (357) 163 (536)
63,4 (208) 95,4 (313)
18 (60) 27 (89)
Digitale Stellungsregler DVC6200
(1)
(2)
AWG 18
725,7 (2381) 967,7 (3175)
612,3 (2009) 816,6 (2679)
499,0 (1637) 665,4 (2183)
385,6 (1265) 514,2 (1687)
272 (893) 363 (1190)
159 (521) 212 (694)
45,4 (149) 60,4 (198)
Juli 2017
AWG 16
