Kurzanleitung
D103556X0DE
Besondere Anweisungen für Magnetventil-
Zustandsüberwachung
Wenn zwischen dem Druckausgang des digitalen Stellungsreglers und dem Antrieb ein Magnetventil installiert ist, kann der
digitale Stellungsregler so konfiguriert werden, dass der Zustand des Magnetventils überprüft wird. Dies gilt nur für Anwendungen
mit einfach wirkendem Antrieb. Der nicht verwendete Ausgang des digitalen Stellungsreglers wird so verrohrt, dass der Druck
hinter dem Magnetventil gemessen wird. Wenn das Magnetventil entweder durch den DVC6200 SIS (siehe Seite 44) oder von
einem externem Eingang (siehe D104028X012) einen Impuls erhält, erfasst der digitale Stellungsregler den kurzzeitigen
Druckabfall über das Magnetventil und zeichnet Daten für die Performance-Diagnose auf.

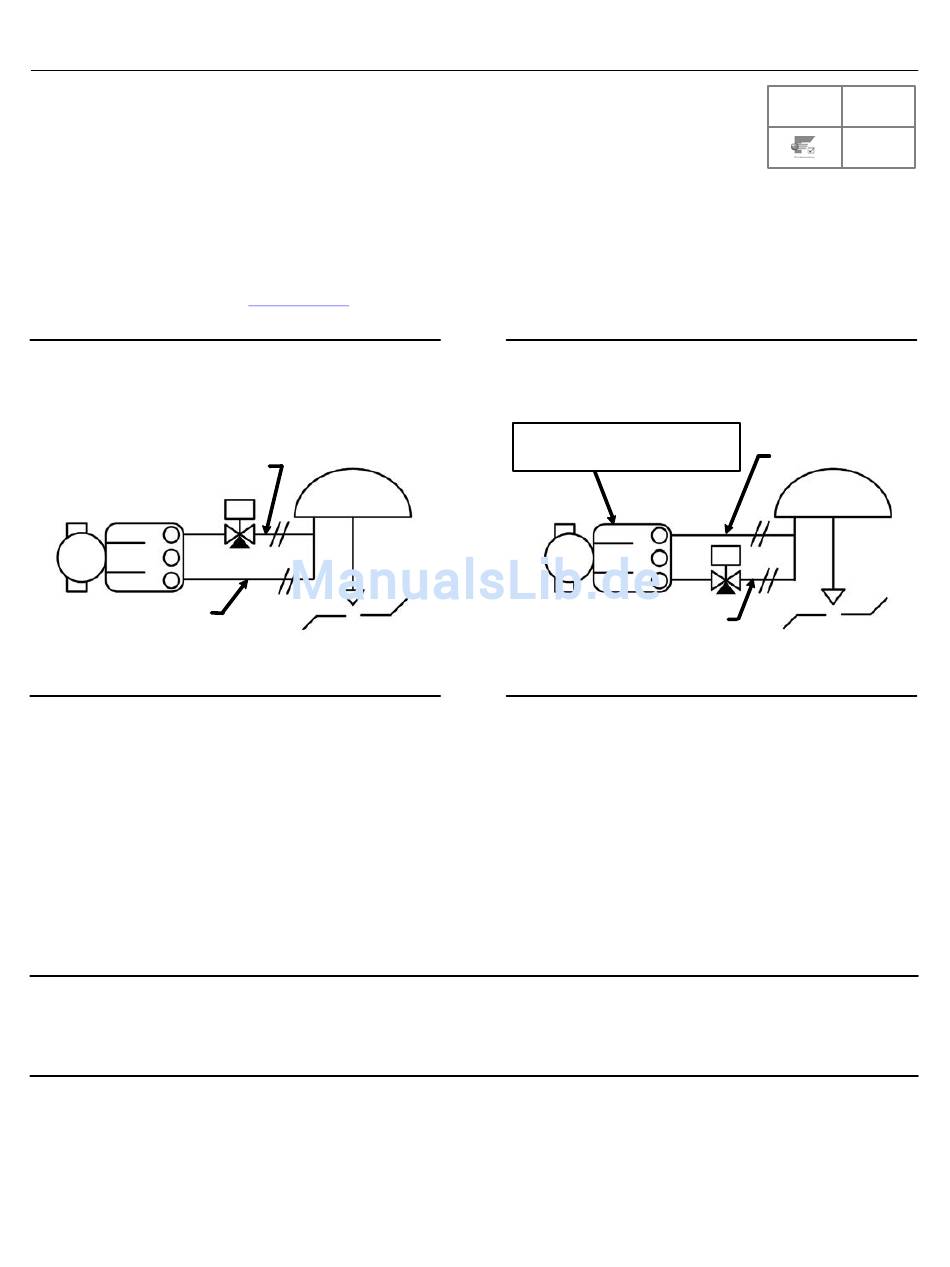

Abbildung 35. Verrohrung für die
Magnetventil-Zustandsüberwachung,
DETTSchaltfunktion des digitalen Stellungsreglers
STEUERLEITUNG
A
B
ÜBERWACHUNGSLEITUNG
E1639
Für DETT-Anwendungen (Abbildung 35) muss mindestens eine Leitung mit 10 mm (3/8 Zoll) Durchmesser zwischen Ausgang B
(unterer Anschluss) des digitalen Stellungsreglers und dem Leitungssegment zwischen Magnetventil und Antrieb des
Sicherheitsventils installiert werden.
Für ETT-Anwendungen (Abbildung 36) muss mindestens eine Leitung mit 10 mm (3/8 Zoll) Durchmesser zwischen Ausgang A
(oberer Anschluss) des digitalen Stellungsreglers und dem Leitungssegment zwischen Magnetventil und Antrieb des
Sicherheitsventils installiert werden.
Bei beiden Anwendungen Manometer oder Rohrverschlussstopfen in allen drei Manometer-Anschlüssen unter der Abdeckung
montieren.
Hinweis
Die Überwachungsleitung sollte so nah wie möglich am Antrieb und so weit wie möglich vom Magnetventil entfernt an der
Steuerleitung angeschlossen werden. Dies minimiert die Auswirkung von Störsignalen, die die Druckmessungen aufgrund der
Magnetbetätigung beeinflussen können.
S
Digitale Stellungsregler DVC6200
Abbildung 36. Verrohrung für die
Magnetventil-Zustandsüberwachung,
ETT-Schaltfunktion des digitalen Stellungsreglers
EINFACH UND UMGEKEHRT WIRKEND
(RELAIS B) 4 mA = VOLLER DRUCK ZUM
ANTRIEB
A
B
STEUERLEITUNG
E1640
Juli 2017
SIS
ÜBERWACHUNGSLEITUNG
S
43
