Wandmontage

1. Die Wandmontageschrauben mithilfe der Montagehalterung als Schablone einschrauben.
2. Die Montagehalterung mit den im Montagesatz enthaltenen Distanzstücken und Schrauben auf der Rückseite der Basiseinheit
installieren.
3. Die Einheit auf die Wandmontageschrauben schieben und die Schrauben festziehen.
4. Mit Schritt 2 - Pneumatikleitungen anschließen auf Seite 19 fortfahren.

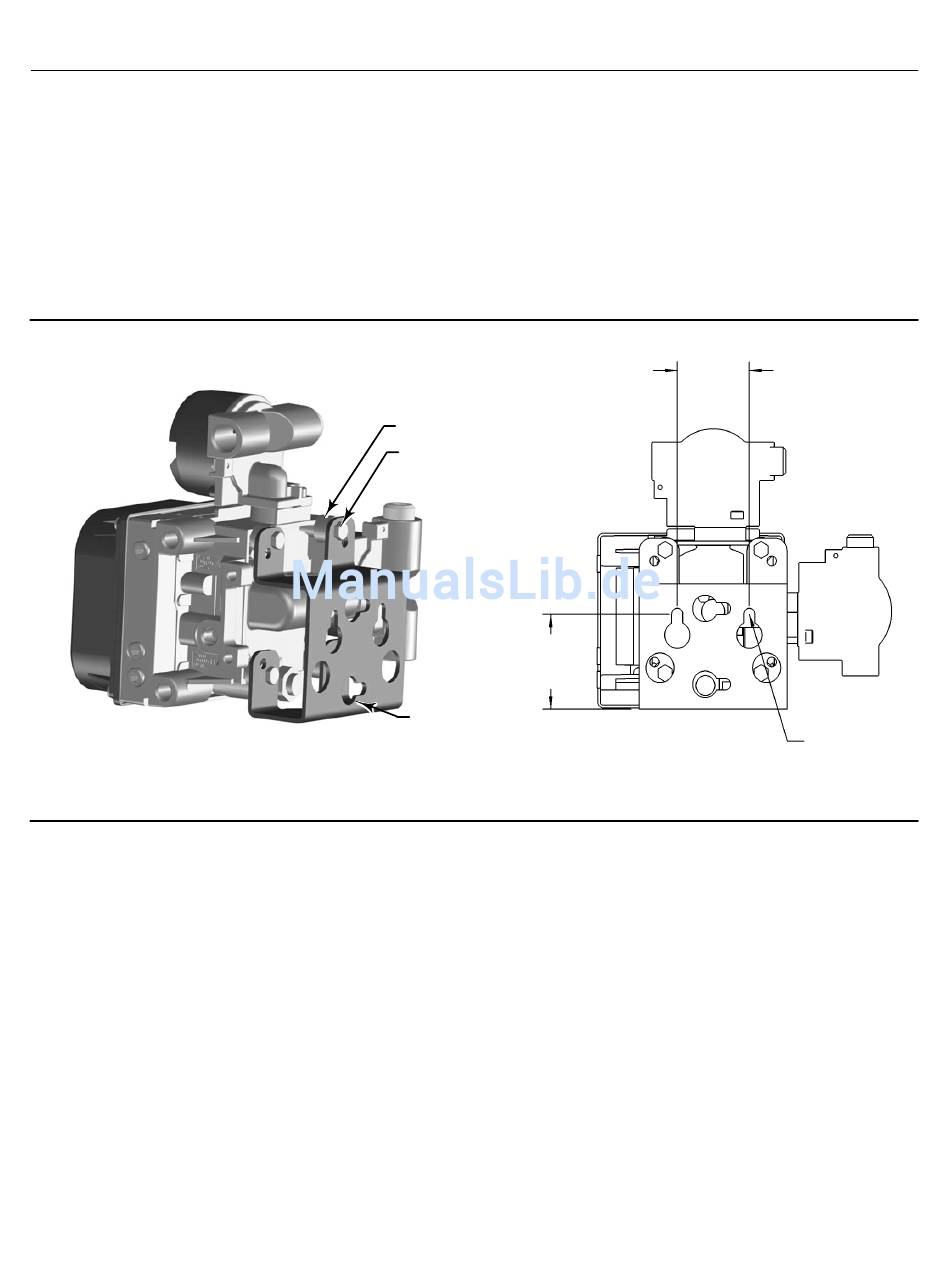

Abbildung 15. Wandmontage des FIELDVUE DVC6205
X0428
18
DISTANZSTÜCK
25,4 mm (1 Zoll) 1/4-20
SECHSKANTSCHRAUBE
72
(2,82)
MONTAGE­
10C1796-A
HALTERUNG
Kurzanleitung
D103556X0DE
57
(2,25)
2 BEFESTIGUNGS-
LÖCHER
O 8,6/0,34
mm
(Zoll)
