Digitale Stellungsregler DVC6200
Juli 2017
Mit Luft öffnende Antriebe (667 Größe 30i - 76i und GX)
Die Magneteinheit vertikal so ausrichten, dass die obere Grenze des gültigen Hubbereichs der Magneteinheit so nahe wie
möglich an der Mittellinie der Ausrichtschablone liegt. Die Magneteinheit soll so positioniert sein, dass sich die Ablesemarke im
Rückführschlitz des DVC6200-Gehäuses über den gesamten Hub innerhalb des gültigen Bereichs der Magneteinheit befindet.
Siehe Abbildung 7.

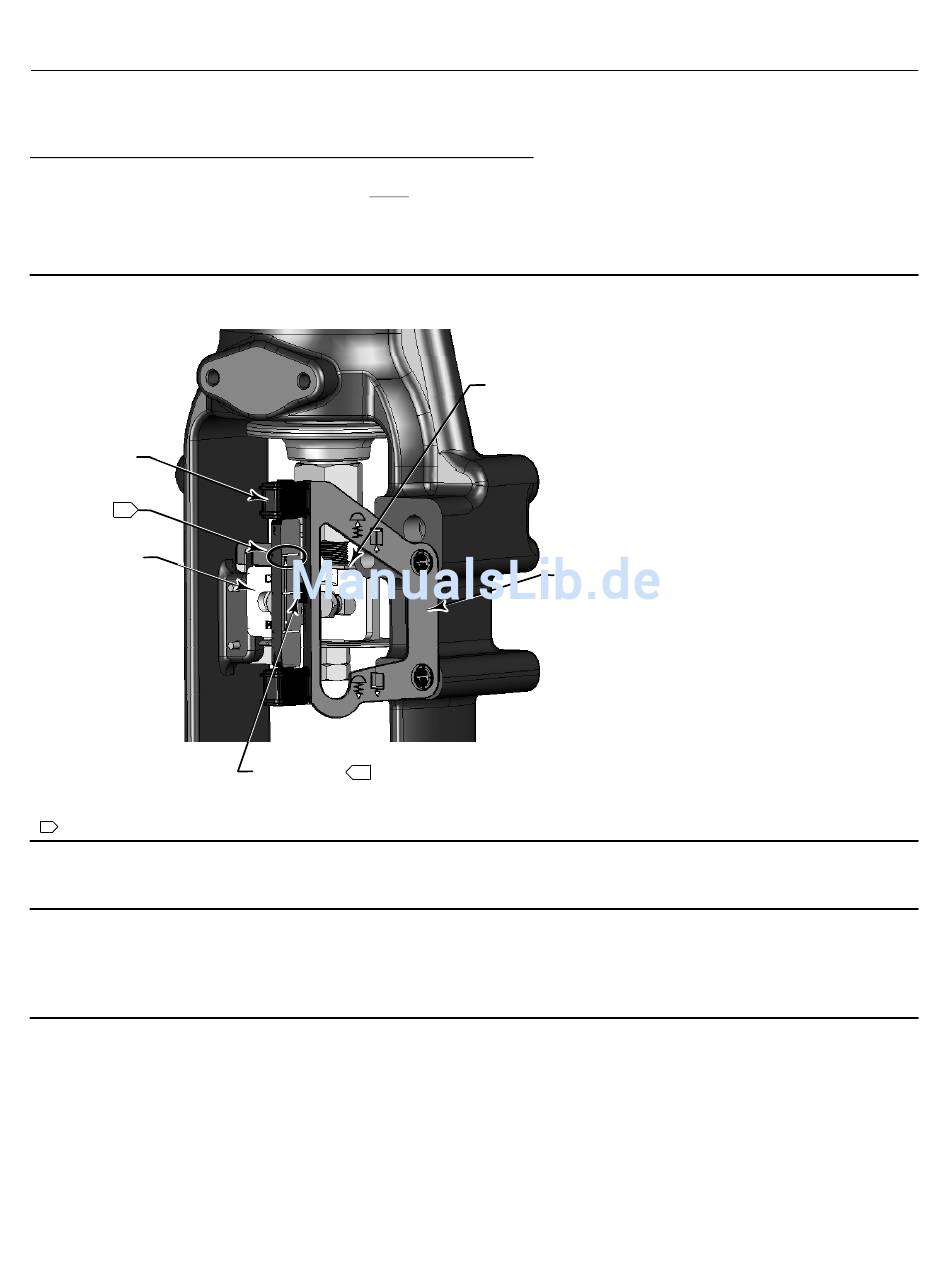

Abbildung 7. Ausrichtung der Magneteinheit bei mit Luft öffnenden Antrieben
AUFNAHMESPALT
1
TEILE DES
RÜCKFÜHRSYSTEMS
HINWEIS:
1
ABBILDUNG ZEIGT EINEN ANTRIEB BEI HALBEM STELLWEG. DAS OBERE ENDE DER MAGNETEINHEIT MIT DER ABLESEMARKE DER AUSRICHTSCHABLONE AUSRICHTEN.
1. Die Schrauben anziehen und die Ausrichtschablone entfernen.
Hinweis
Die Befestigungselemente der Magneteinheit mit einem Inbusschlüssel auf ein Drehmoment von 2,37 Nm (21 lbf-Zoll) für
4-mm-Schrauben und 5,08 Nm (45 lbf-Zoll) für 5-mm-Schrauben festziehen. Für zusätzliche Sicherheit kann, insbesondere bei
Anwendungen mit Vibrationen, ein blaues Gewindesicherungsmittel (mittlerer Festigkeit) an den Befestigungselementen
verwendet werden.
2. Den Stopfen (R1/8) von der Gehäuserückseite des DVC6200 entfernen. Dieser pneumatische Ausgangsanschluss des DVC6200
passt genau auf den integrierten Pneumatikanschluss des Antriebs. Siehe Abbildung 8.
10
ABLESEMARKE
1
SPINDELSCHLOSS
AUSRICHTSCHABLONE
Kurzanleitung
D103556X0DE
