Digitale Stellungsregler DVC6200
Juli 2017
2. Die Magneteinheit an der Antriebswelle befestigen. In der Mitte des Stellwegs müssen die Abflachungen an der Magneteinheit
etwa parallel zu dem Kanal an der Gehäuserückseite des DVC6200 verlaufen (siehe Abbildung 13).

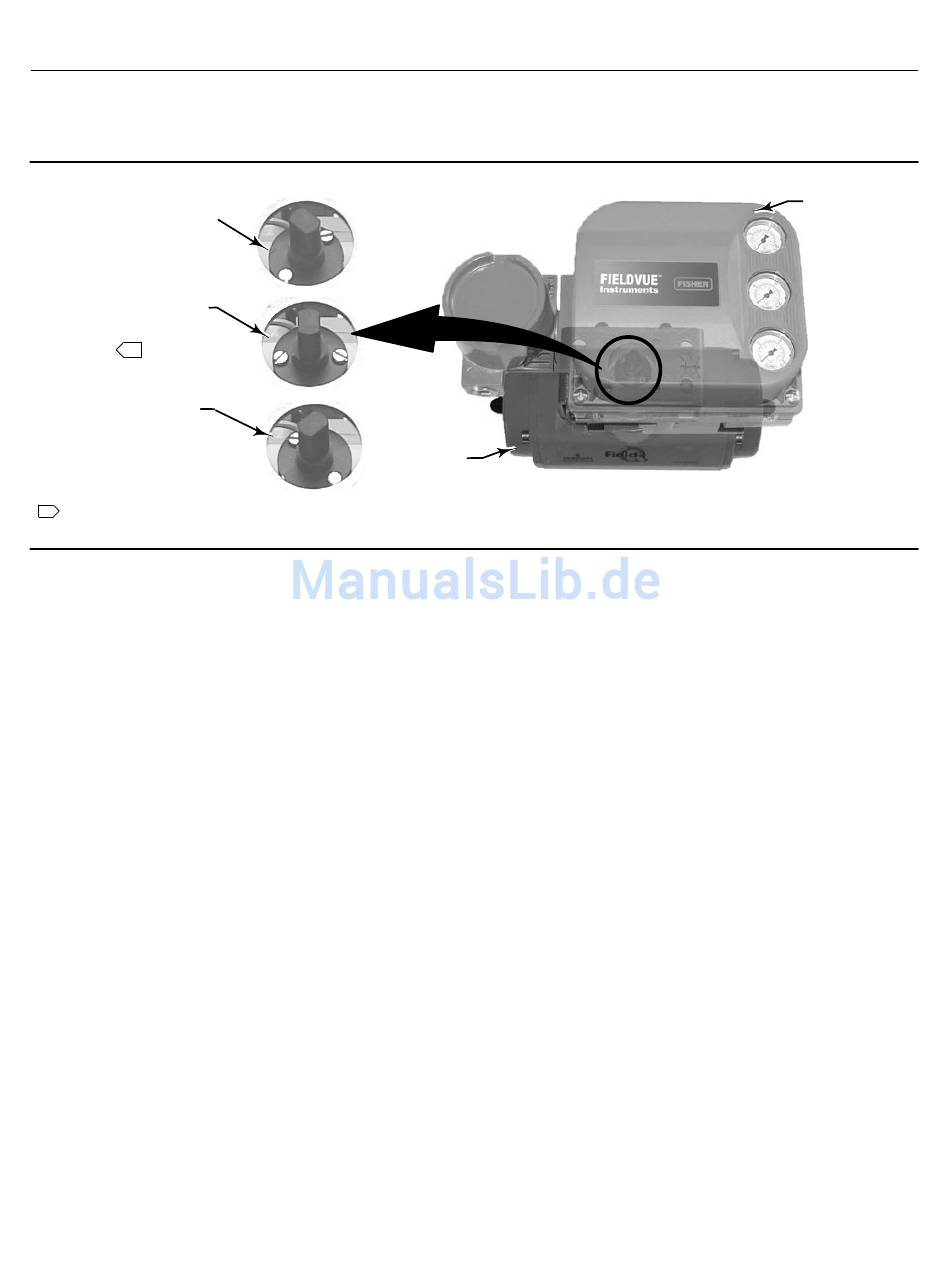

Abbildung 13. Magneteinheit, Ausrichtung bei 90-Grad-Schwenkantrieben
AUSRICHTUNG AN DEM EINEN
ENDPUNKT DES STELLWEGS
AUSRICHTUNG IN DER MITTE DES
STELLWEGS (ABFLACHUNGEN
PARALLEL ZUM GEHÄUSEKANAL
DES DVC6200) 1
AUSRICHTUNG AN DEM
ANDEREN ENDPUNKT DES
STELLWEGS
1 DIESES BEISPIEL ZEIGT EINEN STELLANTRIEB MIT 90_ STELLWEG. BEI EINEM STELLANTRIEB MIT WENIGER ALS 90_ STELLWEG IST DIE MAGNETEINHEIT IN DER MITTE DES STELL­
WEGS GGF. NICHT PARALLEL. UM FESTZUSTELLEN, OB DIE MAGNETEINHEIT INNERHALB DES ARBEITSBEREICHES POSITIONIERT IST, MIT DER SOFTWARE VALVELINK ODER EINEM
HANDTERMINAL PRÜFEN, OB DIE STELLWEGZÄHLUNG IM ERWARTETEN BEREICH VON 175 - 3800 LIEGT.
3. Die Montagehalterung am Antrieb befestigen.
4. Den digitalen Stellungsregler wie in Abbildung 12 dargestellt mit den 4 Befestigungsschrauben an die Montagehalterung
anschrauben.
5. Die Installation auf ausreichendes Spiel zwischen der Magneteinheit und dem Rückführschlitz des DVC6200 überprüfen.
6. Für Anwendungen mit externer Rückführeinheit auf Seite 17 mit dem Anbau der DVC6205-Basiseinheit fortfahren. Andernfalls
mit Schritt 2 - Pneumatikleitungen anschließen auf Seite 19 fortfahren.
16
ANTRIEB
W9700
Kurzanleitung
D103556X0DE
DVC6200
