Digitale Stellungsregler DVC6200
Juli 2017
Für den manuellen Betrieb des DVC6200 SIS Stellungsreglers kann ein optionales lokales Bedienpanel LCP100 (siehe Abbildung 29)
installiert werden. Weitere Informationen sind in der LCP100 Betriebsanleitung (D103272X012) zu finden.
Hinweis
Wenn das LCP100 mit einem Ex-Bereich Zone 1 d an den DVC6200 SIS Stellungsregler angeschlossen wird, muss zwischen dem
DVC6200 SIS und dem LCP100 ein Kabelrohr mit Abdichtung installiert werden, um die Ex-Schutz-Zulassung des DVC6200 SIS
aufrechtzuerhalten.

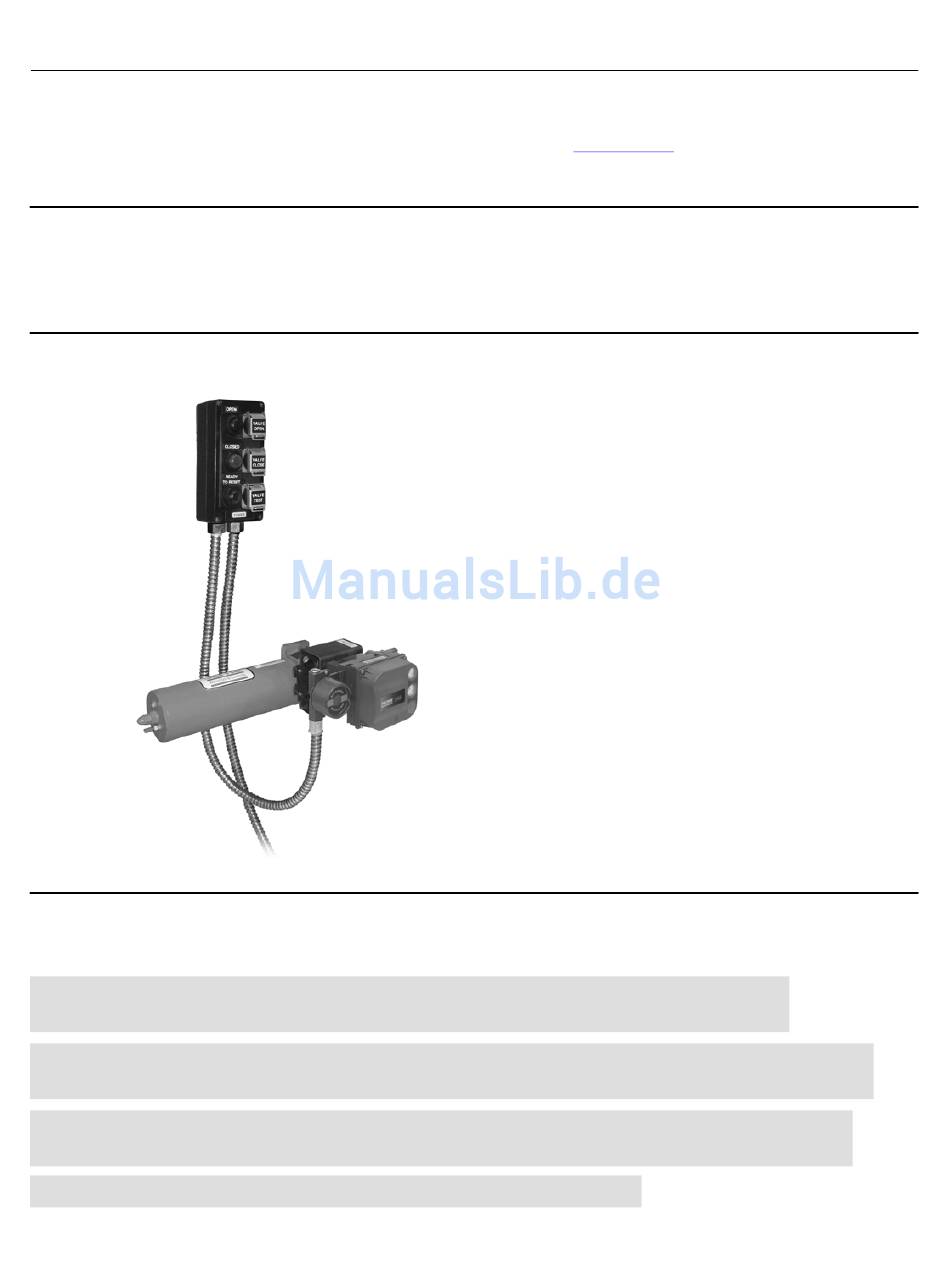

Abbildung 29. LCP100 Bedienpanel, angeschlossen an einen DVC6200 SIS Stellungsregler
X0248
DVC6200 SIS löst stromlos die Sicherheitsstellung aus (DETT), kein Magnetventil -
weiter auf Seite 38
DVC6200 SIS und Magnetventil lösen stromlos die Sicherheitsstellung aus (beide DETT) -
weiter auf Seite 40
DVC6200 SIS nur für Teilhubtest und Magnetventil löst stromlos die Sicherheitsstellung
aus (DETT) - weiter auf Seite 42
Zustandsüberwachung des Magnetventils - weiter auf Seite 43
