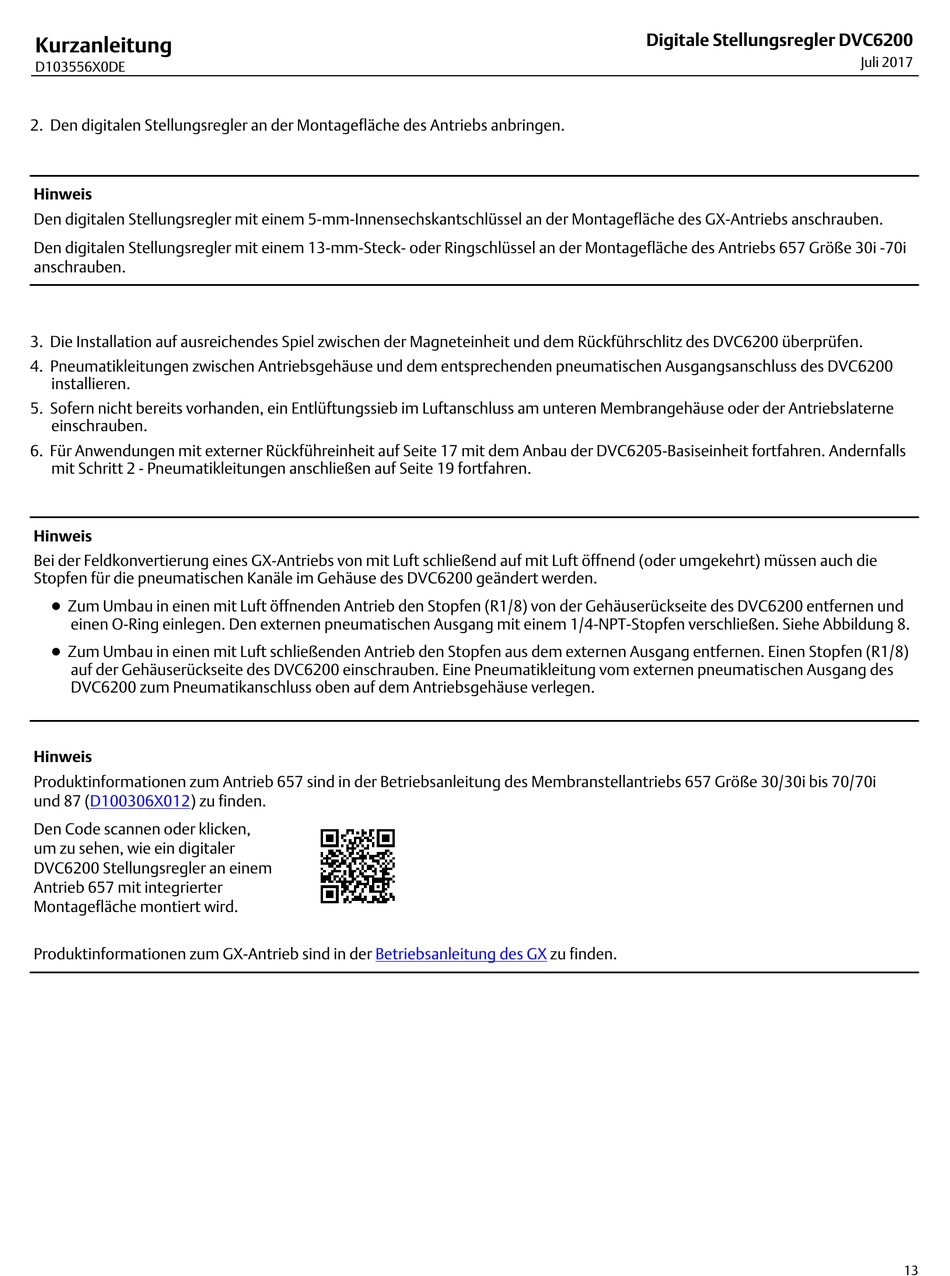

Kurzanleitung
D103556X0DE
2. Den digitalen Stellungsregler an der Montagefläche des Antriebs anbringen.
Hinweis
Den digitalen Stellungsregler mit einem 5-mm-Innensechskantschlüssel an der Montagefläche des GX-Antriebs anschrauben.
Den digitalen Stellungsregler mit einem 13-mm-Steck- oder Ringschlüssel an der Montagefläche des Antriebs 657 Größe 30i -70i
anschrauben.
3. Die Installation auf ausreichendes Spiel zwischen der Magneteinheit und dem Rückführschlitz des DVC6200 überprüfen.
4. Pneumatikleitungen zwischen Antriebsgehäuse und dem entsprechenden pneumatischen Ausgangsanschluss des DVC6200
installieren.
5. Sofern nicht bereits vorhanden, ein Entlüftungssieb im Luftanschluss am unteren Membrangehäuse oder der Antriebslaterne
einschrauben.
6. Für Anwendungen mit externer Rückführeinheit auf Seite 17 mit dem Anbau der DVC6205-Basiseinheit fortfahren. Andernfalls
mit Schritt 2 - Pneumatikleitungen anschließen auf Seite 19 fortfahren.
Hinweis
Bei der Feldkonvertierung eines GX-Antriebs von mit Luft schließend auf mit Luft öffnend (oder umgekehrt) müssen auch die
Stopfen für die pneumatischen Kanäle im Gehäuse des DVC6200 geändert werden.
D Zum Umbau in einen mit Luft öffnenden Antrieb den Stopfen (R1/8) von der Gehäuserückseite des DVC6200 entfernen und
einen O-Ring einlegen. Den externen pneumatischen Ausgang mit einem 1/4-NPT-Stopfen verschließen. Siehe Abbildung 8.
D Zum Umbau in einen mit Luft schließenden Antrieb den Stopfen aus dem externen Ausgang entfernen. Einen Stopfen (R1/8)
auf der Gehäuserückseite des DVC6200 einschrauben. Eine Pneumatikleitung vom externen pneumatischen Ausgang des
DVC6200 zum Pneumatikanschluss oben auf dem Antriebsgehäuse verlegen.
Hinweis
Produktinformationen zum Antrieb 657 sind in der Betriebsanleitung des Membranstellantriebs 657 Größe 30/30i bis 70/70i
und 87 (D100306X012) zu finden.
Den Code scannen oder klicken,
um zu sehen, wie ein digitaler
DVC6200 Stellungsregler an einem
Antrieb 657 mit integrierter
Montagefläche montiert wird.
Produktinformationen zum GX-Antrieb sind in der
Betriebsanleitung des GX
zu finden.
Digitale Stellungsregler DVC6200
Juli 2017
13
