Emerson FIELDVUE DVC6200 Kurzanleitung Seite 32

Digitale Stellungsregler DVC6200
Juli 2017
Smart Wireless THUM-Adapter
Weitere Informationen sind in der Kurzanleitung des Smart Wireless THUM-Adapters (00825­0100­4075) zu finden.
Hinweis
Für eine optimale Wireless Kommunikationsreichweite wird eine vertikal nach oben gerichtete Montage des THUM-Adapters
empfohlen (siehe Abbildung 26).

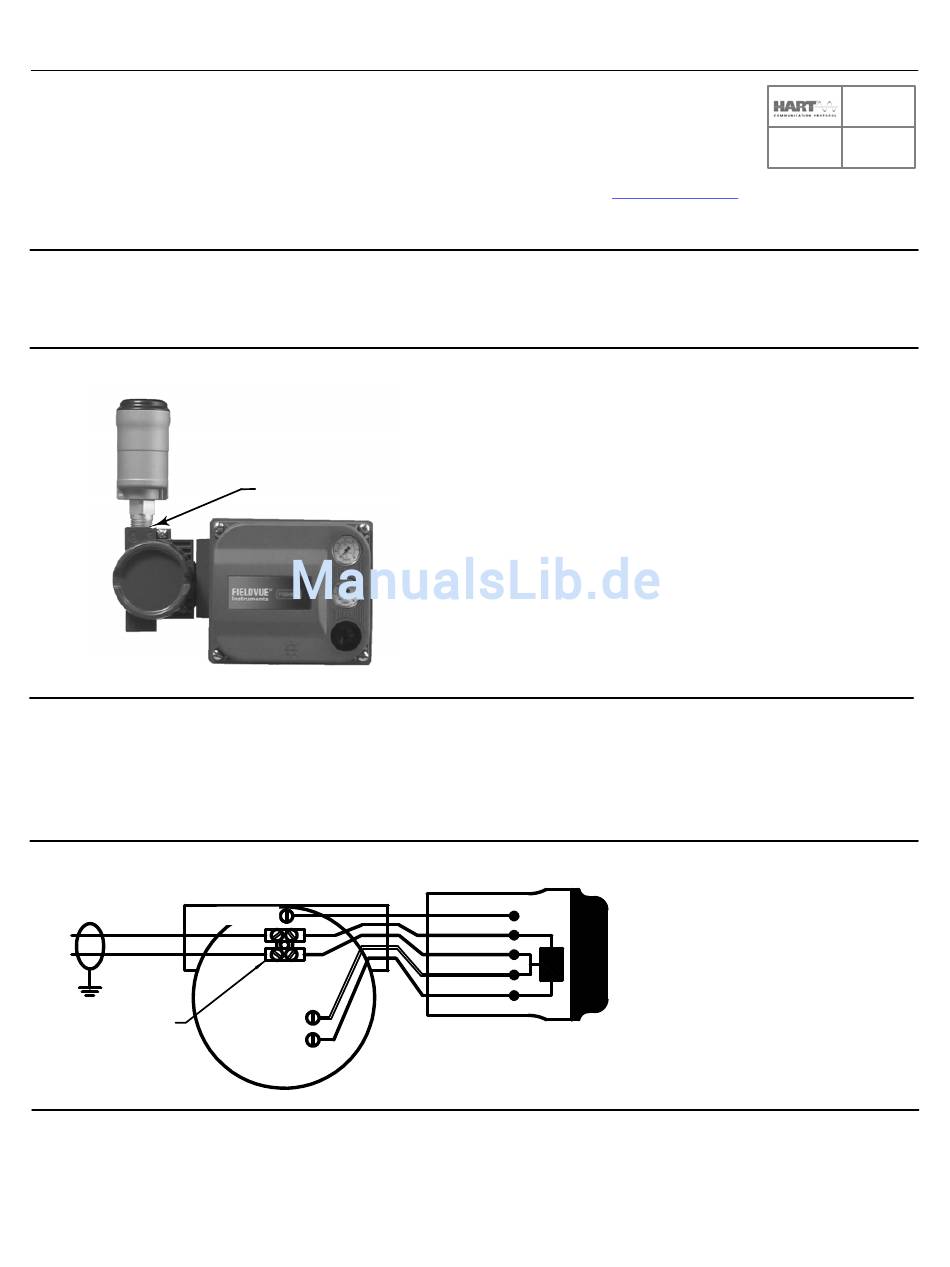

Abbildung 26. Am digitalen Stellungsregler DVC6200 montierter THUM-Adapter
X0433
1. Den Klemmengehäusestopfen des DVC6200 von der oberen Kabeleinführung entfernen.
2. Den THUM-Adapter in die obere Kabeleinführung einschrauben.
3. Die Adern mit den im Lieferumfang des THUM-Adapters enthaltenen Kabelverbindern (oder anderen geeigneten
Kabelverbindern) anschließen (siehe Abbildung 27).
Abbildung 27. Verdrahtung des THUM-Adapters
KABELGEBUNDENES GERÄT
4-20 mA
LOOP +
4-20 mA
LOOP -
KABEL-
VERBINDER
GG18677
4. Die Adern im Klemmengehäuse vorsichtig in Schlaufen legen.
5. Den Klemmengehäusedeckel wieder anbringen und von Hand festziehen.
6. Mit Schritt 4 - Digitalen Stellungsregler konfigurieren auf Seite 33 fortfahren.
32
OBERE KABELEINFÜHRUNG
MASSE
LOOP -
LOOP +
THUM-ADAPTER
GRÜN
ROT
SCHWARZ
WEISS
GELB
Kurzanleitung
D103556X0DE
