Digitale Stellungsregler DVC6200
Juli 2017
ETT-Schaltfunktion des digitalen Stellungsreglers
und DETT-Schaltfunktion des Magnetventils
Bei dieser Anwendung wird das Magnetventil durch das Schaltsignal des Logic Solver stromlos geschaltet und der
Magnetventil­Abblaseanschluss wird geöffnet. Der digitale Stellungsregler ist für ETT (energize to trip [Strombeaufschlagung löst
Sicherheitsstellung aus]) konfiguriert und verwendet ein umgekehrt wirkendes Relais (Relais B), um den Ausgang des digitalen
Stellungsreglers drucklos zu machen. Die ETT-Option (Stromversorgung löst Sicherheitsstellung aus) liefert den maximalen
Antriebsdruck bei dem unteren Regelsignal (4 mA oder niedriger Zustand). Deshalb wird das Sicherheitsventil bei fehlendem
Regelsignal nicht geschaltet. Das Sicherheitsventil fährt in seine Sicherheitsstellung bei Luftausfall, wenn der Logic Solver (oder das
Leitsystem) den Strom für den digitalen Stellungsregler auf 20 mA (hoher Zustand) setzt. Teilhubtests werden bei dem unteren
Regelsignal (4 mA oder niedriger Zustand) durchgeführt.

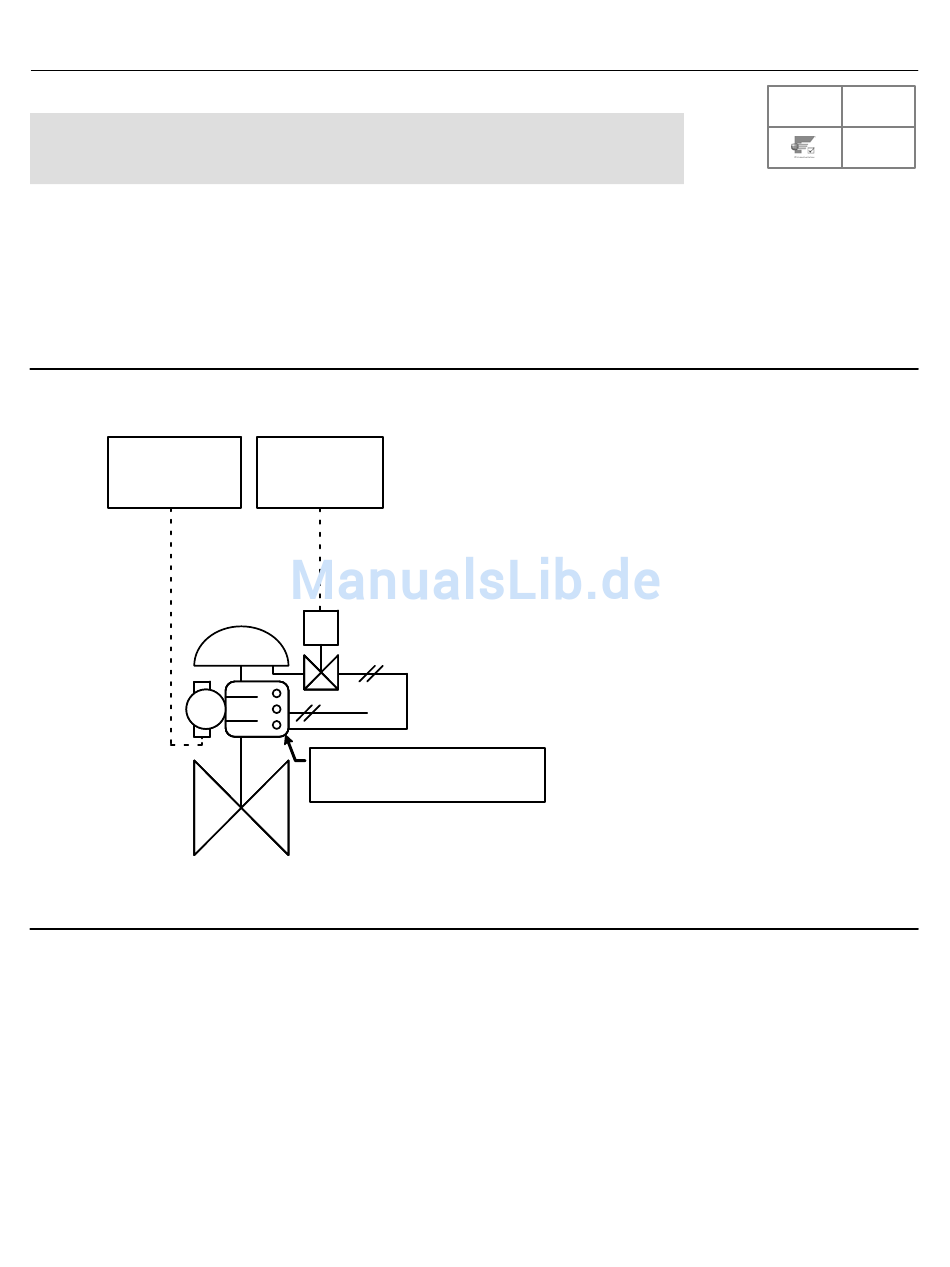

Abbildung 34. Getrennte elektrische Versorgung von FIELDVUE DVC6200 SIS Stellungsregler und Magnetventil
LOGIC SOLVER ODER
DCS
ETT
E1459
1. Das Magnetventil am Gehäuse oder an der Laterne des Antriebs montieren.
2. Eine Leitung mit mindestens 10 mm (3/8­Zoll) Durchmesser so installieren, dass sich das Magnetventil in der Pneumatikleitung
zwischen dem Ausgang des digitalen Stellungsreglers und dem Antriebseingang befindet.
3. Die Klemmen +/­ der Ausgangskarte des Logic Solver mit den entsprechenden Leitungen +/­ des Magnetventils verbinden.
4. Die Klemmen +/­ der Ausgangskarte des Logic Solver (oder des Leitsystems) mit den entsprechenden Klemmen LOOP +/­ am
digitalen Stellungsregler verbinden.
5. Weiter mit Schritt 4 - Digitalen Stellungsregler konfigurieren auf Seite 33.
42
LOGIC SOLVER
0-24 VDC DETT
S
AS
EINFACH UND UMGEKEHRT WIRKEND
(RELAIS B) 4 mA = VOLLER DRUCK ZUM
ANTRIEB
Kurzanleitung
D103556X0DE
SIS
