Besondere Anweisungen für DVC6200 SIS
Digitale Stellungsregler DVC6200 für sicherheitsbezogene Systeme (SIS) sind auf dem Klemmengehäusedeckel mit einem
SIS-Etikett gekennzeichnet. Weitere Informationen zu Ausführung, Installation und Betrieb der DVC6200 SIS Stellungsregler sind
im Sicherheitshandbuch zu finden.
Im folgenden Abschnitt werden typische Installationsszenarien für einen DVC6200 SIS beschrieben. Der digitale Stellungsregler
kann so konfiguriert werden, dass die Sicherheitsschaltung entweder bei niedrigem Strom (de-energize to trip, DETT) oder bei
hohem Strom (energize to trip, ETT) ausgelöst wird. Die Konfiguration der DIP-Schalter für diese Funktion auf der Platine ist in
Abbildung 28 dargestellt. Bei entsprechender Bestellung wird diese Einstellung vom Hersteller vorkonfiguriert.

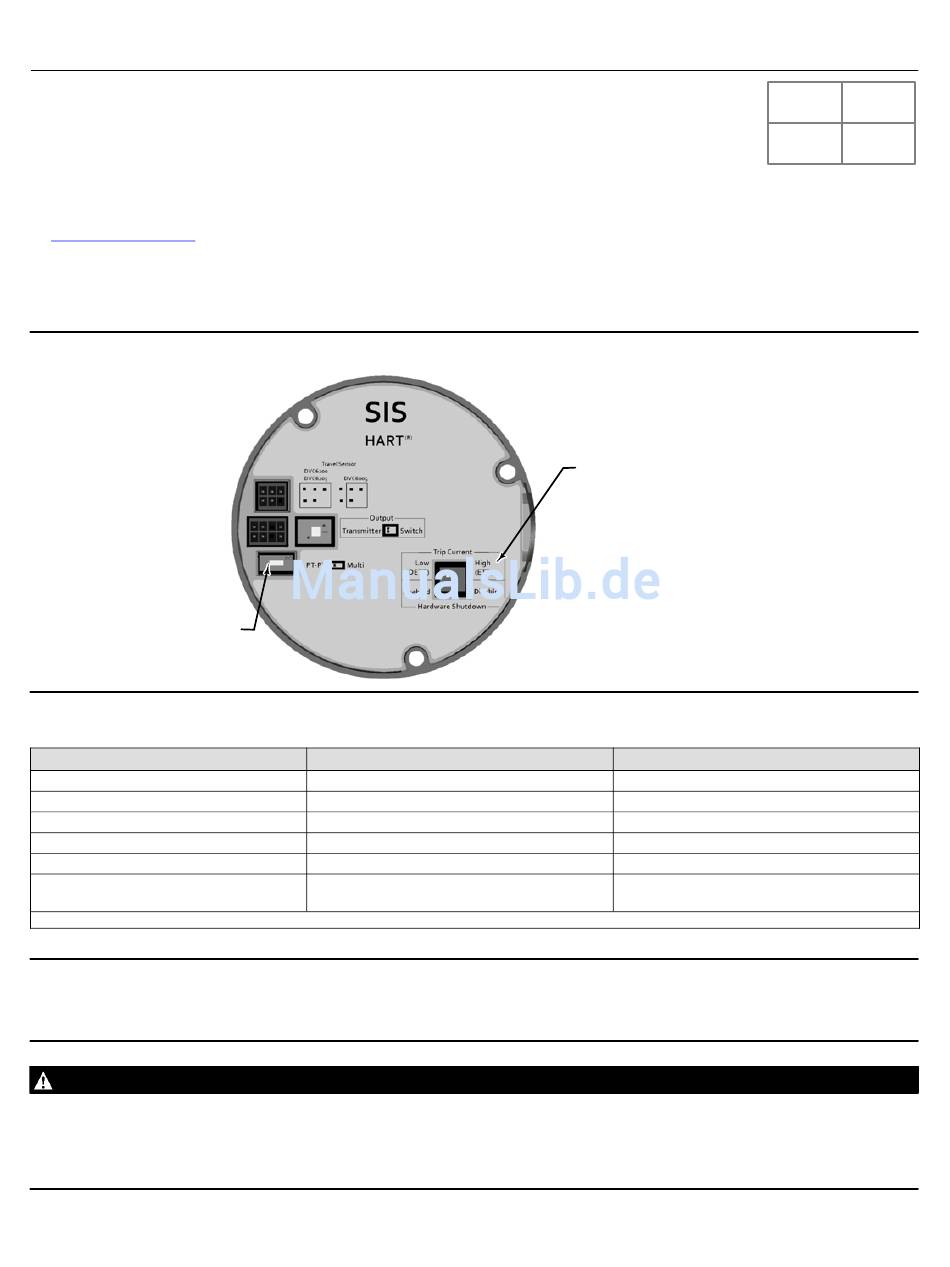

Abbildung 28. Lage der DIP-Schalter
AUSWAHL VON PUNKT-ZU-PUNKT
ODER MULTI-DROP
X0436
Tabelle 2. Konfiguration der DIP-Schalter
Schalterbezeichnung
PT-PT
Multi
Hardware Shutdown
Hardware Shutdown
Trip Current Low (DETT)
Trip Current High (ETT)
1. Siehe Abbildung 28 bzgl. der Schalterposition.
Hinweis
Für DVC6200 SIS Stellungsregler im PT­PT-Modus muss der Schalter für Hardware-Abschaltung aktiviert sein, damit
FMEDA-Fehlerraten für den 4-20 mA Betrieb gültig sind.
WARNUNG
Bei aktivierter Hardware-Abschaltung reagiert das Gerät unabhängig vom Gerätemodus auf eine Signaländerung. Das
Ventil kann sich in eine unerwartete Richtung bewegen, wenn Strom an den digitalen Stellungsregler angelegt wird. Zur
Vermeidung von Personen- und Sachschäden durch sich bewegende Teile die Hände, Werkzeuge und andere Gegenstände
vom Ventil/Antrieb fernhalten, wenn Strom an das Gerät angelegt wird.
RÜCKSEITE DES
LEITERPLATTEN-SUBMODULS
(1)
Betriebsmodus
4­20 mA Punkt­zu­Punkt-Kreis
24 VDC Multi­Drop-Kreis
Aktiviert
Deaktiviert
Sicherheitsstellung wird stromlos ausgelöst
Sicherheitsstellung wird durch
Strombeaufschlagung ausgelöst
Digitale Stellungsregler DVC6200
AUSWAHL: SCHALTSTROM NIEDRIG (DETT) ODER
SCHALTSTROM HOCH (ETT) LÖST
SICHERHEITSSTELLUNG AUS
DIP-Schalter-Position
LINKS
RECHTS
LINKS
RECHTS
LINKS
RECHTS
