Digitale Stellungsregler DVC6200
Juli 2017
DETT-Schaltfunktion des digitalen Stellungsreglers
und des Magnetventils
In einer typischen DETTAnwendung (Sicherheitsstellung wird stromlos ausgelöst) mit einem Magnetventil wird das Magnetventil
durch das Schaltsignal des Logic Solver (oder Leitsystems) stromlos geschaltet und das Signal zum digitalen Stellungsregler
(4 mA, 0 VDC oder niedriger Zustand) herabgesetzt. Dadurch öffnet der Abblaseanschluss des Magnetventils und der Ausgang des
digitalen Stellungsreglers wird drucklos. Als Folge fährt das Sicherheitsventil in seine Sicherheitsstellung bei Luftausfall.

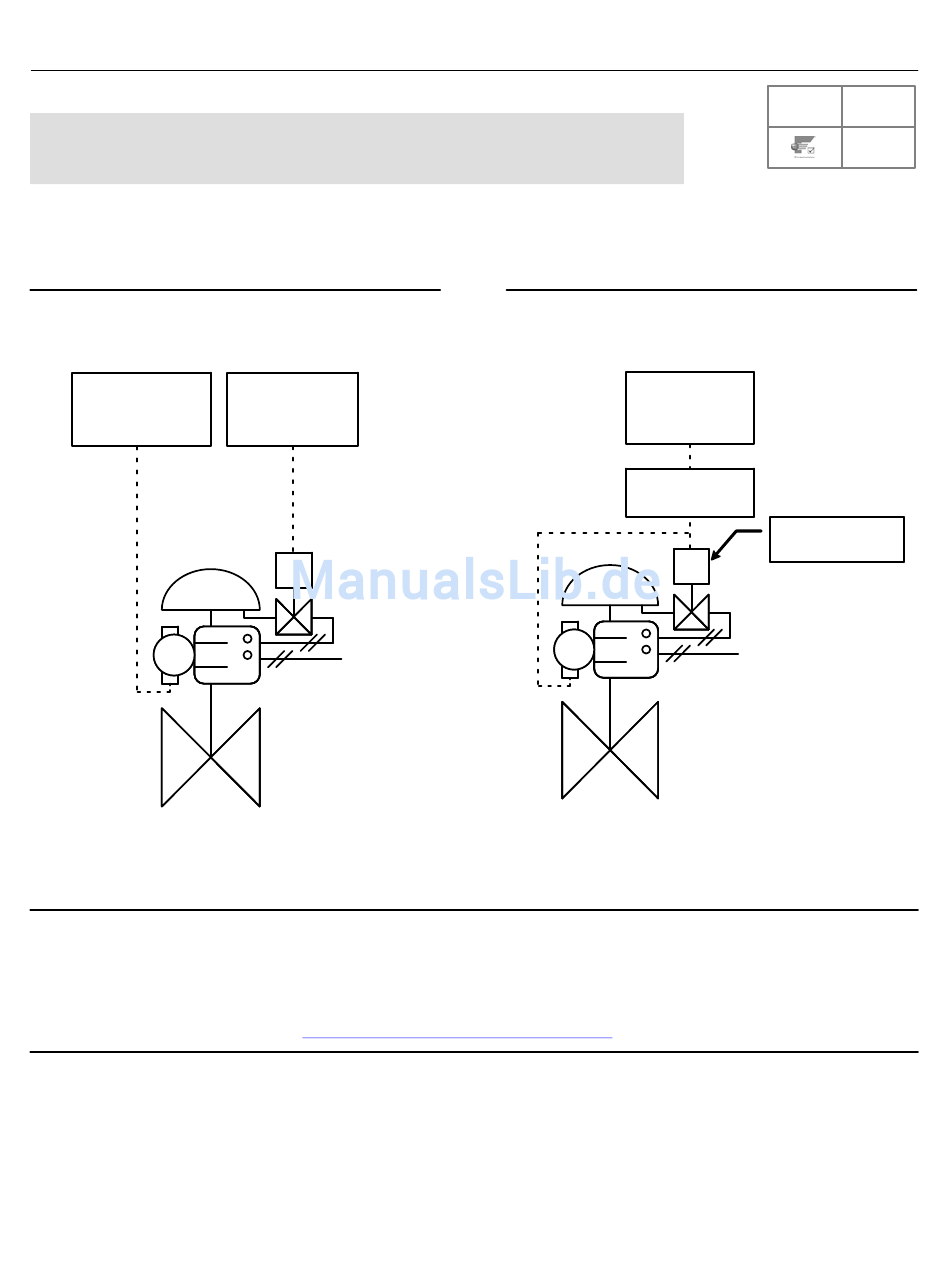

Abbildung 32. Getrennte elektrische Versorgung des
digitalen Stellungsreglers und Magnetventils
LOGIC SOLVER
ODER LEITSYSTEM
DETT
E1455
Hinweis
Bei Verwendung eines ASCO™ Magnetventils mit geringer Leistungsaufnahme, wie z. B. Modell EF8316G303 oder EF8316G304
(bzw. einem gleichartigen Magnetventil mi geringer Leistungsaufnahme), ist eine separate externe Zuluftversorgung für die
Vorsteuerung erforderlich. Sicherstellen, dass die Auswahldichtung des Magnetventils in der externen Position ist. Der Druck an
der Vorstufe muss mindestens 15 psig über dem Leitungsdruck des Magnetventils liegen. Weitere Informationen sind im
ASCO-Katalog zu finden oder bei Ihrem
1. Das Magnetventil am Gehäuse oder an der Laterne des Antriebs montieren.
2. Eine Leitung mit mindestens 10 mm (3/8Zoll) Durchmesser so installieren, dass sich das Magnetventil in der Pneumatikleitung
zwischen dem Ausgang des digitalen Stellungsreglers und dem Antriebseingang befindet.
40
LOGIC SOLVER
0-24 VDC DETT
S
AS
Emerson Automation Solutions Vertriebsbüro
Abbildung 33. Gemeinsame elektrische Versorgung
von FIELDVUE DVC6200 SIS Stellungsregler und
Magnetventil
LOGIC SOLVER
LINE CONDITIONER
LC340
S
E1456
erhältlich.
Kurzanleitung
D103556X0DE
SIS
0-24 VDC DETT
MAGNETVENTIL
MIT GERINGER
LEISTUNGSAUFNAHME
AS
