Montage der Basiseinheit DVC6205 für externe Rückführeinheit
Für separat montierte digitale Stellungsregler wird die Basiseinheit DVC6205 getrennt vom Stellventil und ohne Pneumatik-
leitungen, Fittings und Kabel geliefert.
Anbau an ein Standrohr
1. Einen Abstandshalter auf der Rückseite der Basiseinheit positionieren.
2. Die Basiseinheit mit zwei 101,6 mm (4 Zoll) 1/4-20 Sechskantschrauben und der Montagehalterung locker am Standrohr
befestigen.
3. Den zweiten Abstandshalter positionieren und die Basiseinheit mit den restlichen 101,6 mm (4 Zoll) Sechskantschrauben am
Standrohr befestigen.
4. Alle Schrauben festziehen.
5. Mit Schritt 2 - Pneumatikleitungen anschließen auf Seite 19 fortfahren.

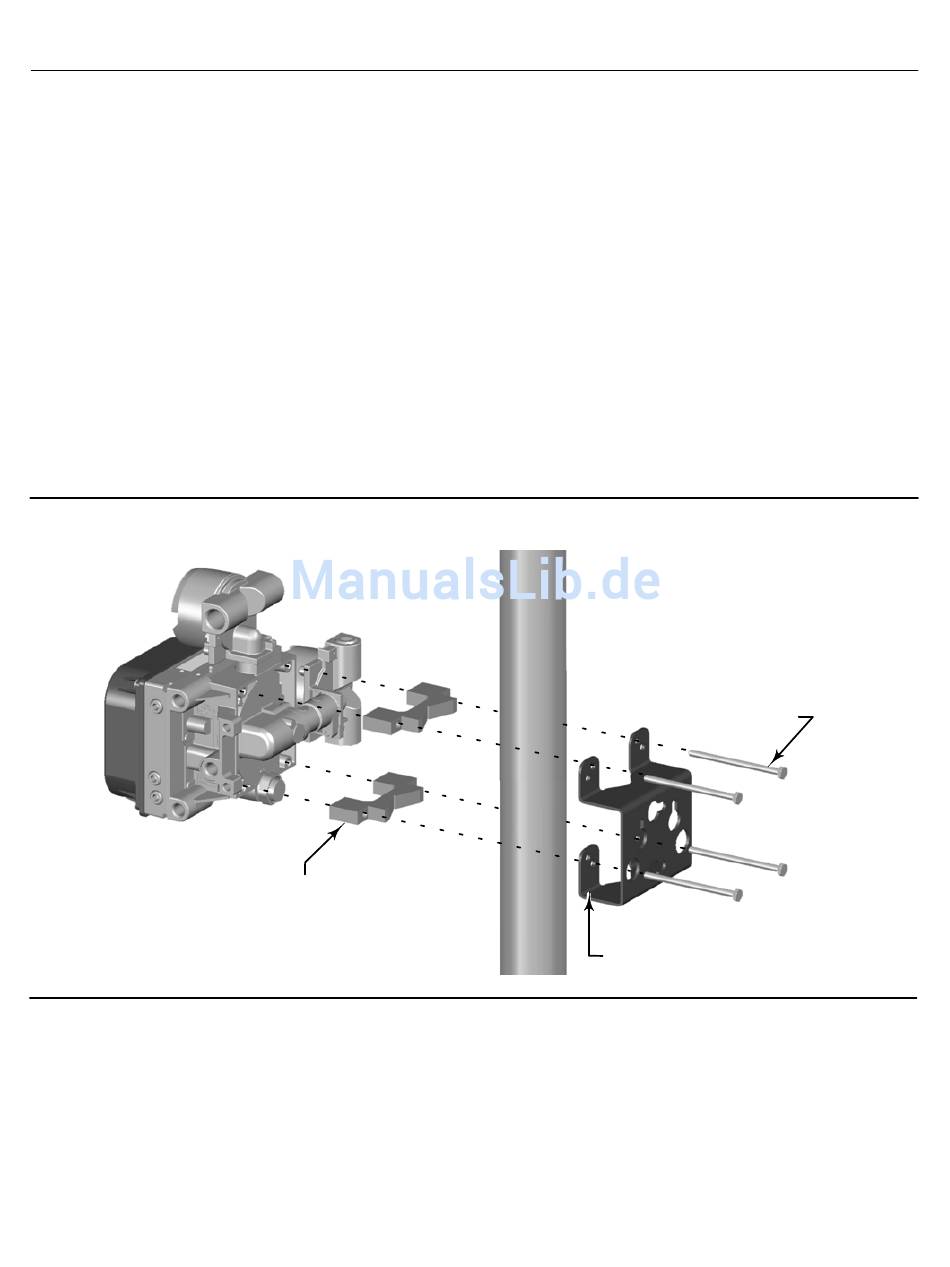

Abbildung 14. Standrohrmontage des FIELDVUE DVC6205
X0437
ABSTANDSHALTER
Digitale Stellungsregler DVC6200
101,6 mm (4 Zoll 1/4-20)
SECHSKANTSCHRAUBE
MONTAGEHALTERUNG
