Digitaler Stellungsregler DVC2000
Juni 2020
Integriert montierte Fisher-Antriebe
Der digitale Stellungsregler DVC2000 wird direkt an den Antrieb 657 Größe 30i - 70i, 667 Größe 30i - 76i und GX-Antrieb montiert.
Es ist keine Montagehalterung erforderlich.
Bei Anwendungen mit Prozesstemperaturen über 80 _C (176 _F) ist jedoch u. U. eine Isolierdichtung zwischen der Antriebslaterne
des GX-Antriebs und dem DVC2000 erforderlich, siehe Abbildung 8. Die von der Prozessleitung geleitete Wärme wird durch den
Ventilkörper und den Antrieb auf den DVC2000 übertragen. Die Temperatur des DVC2000 ist eine Kombination der
Umgebungstemperatur und der Prozesstemperatur. Richtlinien für den Einsatz eines Dichtungssatzes für hohe Temperaturen sind
in Abbildung 9 dargestellt.

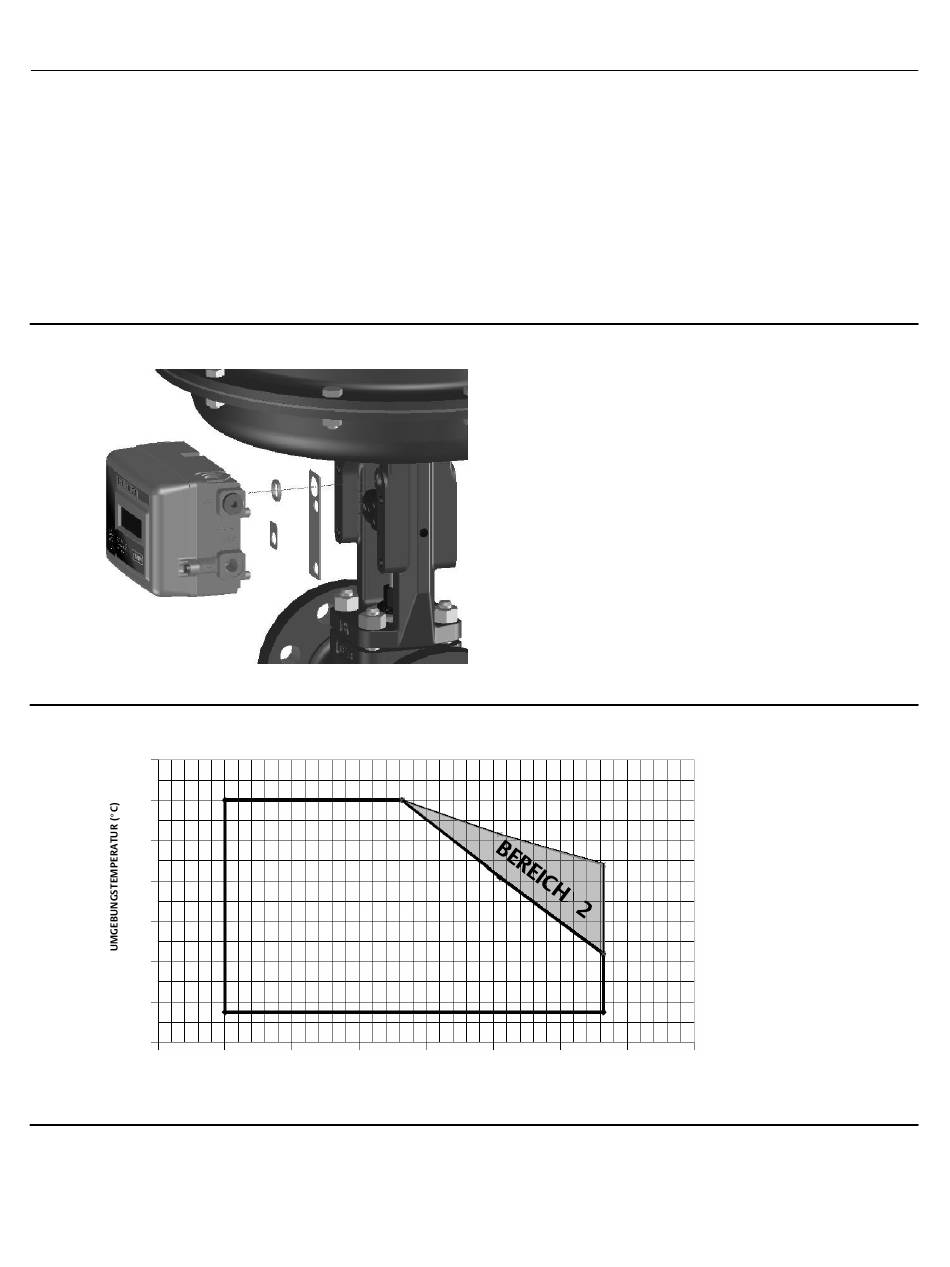

Abbildung 8. Montage an einen Fisher GX-Antrieb mit Isolierdichtung und O-Ring.
Abbildung 9. Richtlinien für den Einsatz von Lösungen für hohe Prozesstemperaturen am Fisher GX-Antrieb und am
FIELDVUE DVC2000
100
80
60
40
20
0
–20
–40
–100
HINWEIS
BEREICH 1: STANDARDMÄSSIGES GX-OBERTEIL UND STANDARDMONTAGE DES DVC2000.
BEREICH 2: ERFORDERT VERLÄNGERTES GX-OBERTEIL ODER DVC2000 MIT DICHTUNGSSATZ FÜR HOHE TEMPERATUREN.
Hinweis
Das verlängerte GX-Oberteil ist eine Alternative zur Reduzierung von hohen Prozesstemperaturen am DVC2000. Wenn das
verlängerte Oberteil verwendet wird, ist kein DVC2000 Hochtemperatur-Montagesatz erforderlich.
10
BEREICH 1
–50
0
50
PROZESSTEMPERATUR (_C)
100
150
200
Kurzanleitung
250
300
D103203X0DE
