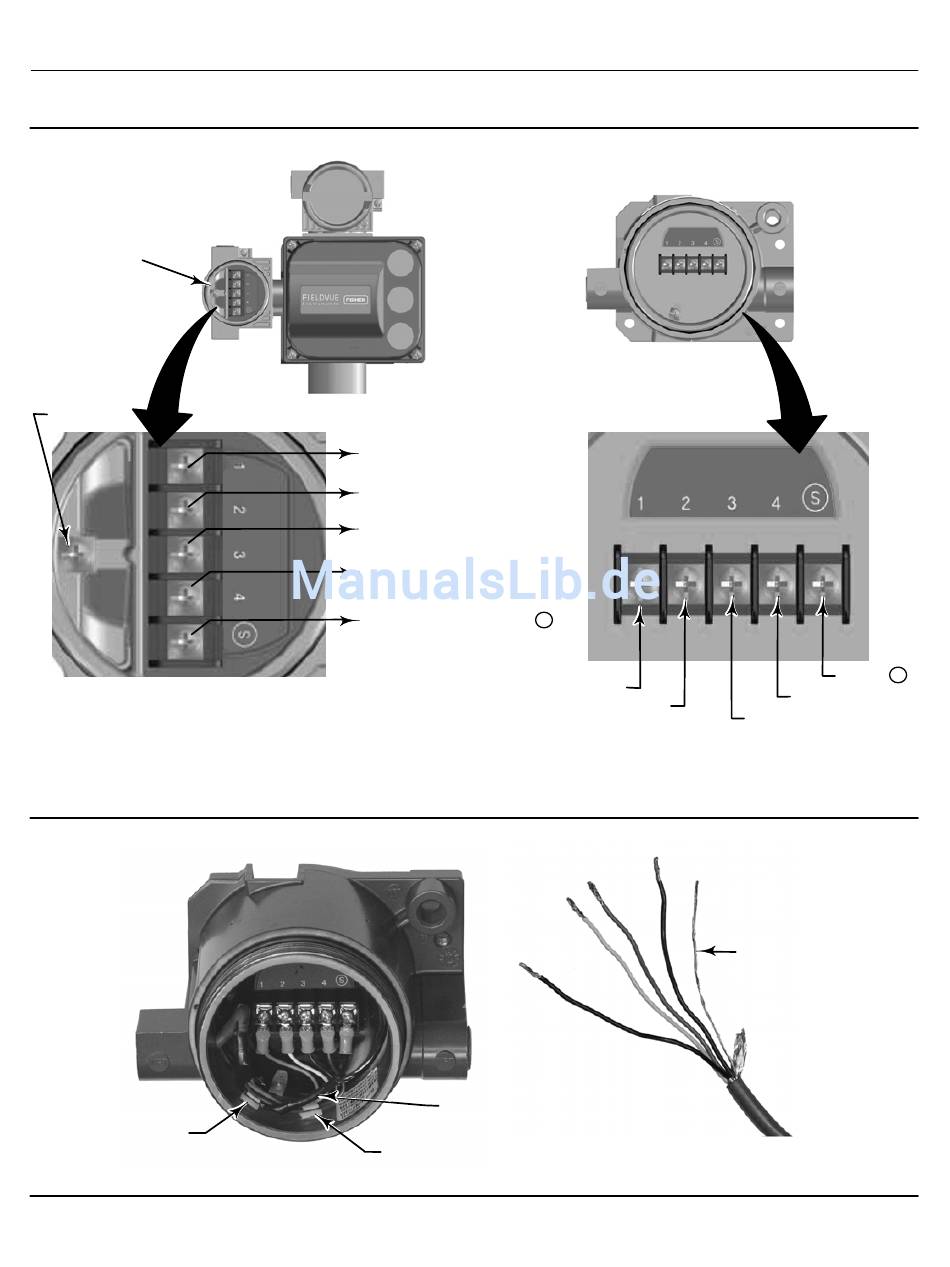

Abbildung 24. Detailansicht der Anschlussklemmen von Basis- und Rückführeinheit für separat montierte digitale
Stellungsregler
KLEMMENGEHÄUSE MIT
RÜCKFÜHRANSCHLÜSSEN
X0131
ERDUNGS-
SCHRAUBE
KLEMMENGEHÄUSE MIT
RÜCKFÜHRANSCHLÜSSEN
Abbildung 25. Zugentlastungen
X0434
ZUGENTLASTUNG
FÜR ISOLIERTE
ABSCHIRMUNG
BASISEINHEIT
ZUR RÜCKFÜHREINHEIT KLEMME 1
ZUR RÜCKFÜHREINHEIT KLEMME 2
ZUR RÜCKFÜHREINHEIT KLEMME 3
ZUR RÜCKFÜHREINHEIT KLEMME 4
ZUR RÜCKFÜHREINHEIT KLEMME S MIT
KABELABSCHIRMUNG
KABELABSCHIRMUNG MIT
ISOLIERBAND ISOLIERT
ZUGENTLASTUNG FÜR
KABEL MIT 4 LEITERN
Digitale Stellungsregler DVC6200
X0132
RÜCKFÜHREINHEIT
KLEMME 1
KLEMME 2
RÜCKFÜHREINHEIT
FREILIEGENDE KABELAB­
SCHIRMUNG - ISOLIERUNG
ERFORDERLICH (z. B. MIT
SCHRUMPFSCHLAUCH ODER
ISOLIERBAND)
X0435
KABEL MIT 4 LEITERN UND ABSCHIRMUNG
Juli 2017
KLEMME S
KLEMME 4
KLEMME 3
