Kurzanleitung
D103556X0DE
Schritt 2 - Pneumatikleitungen anschließen

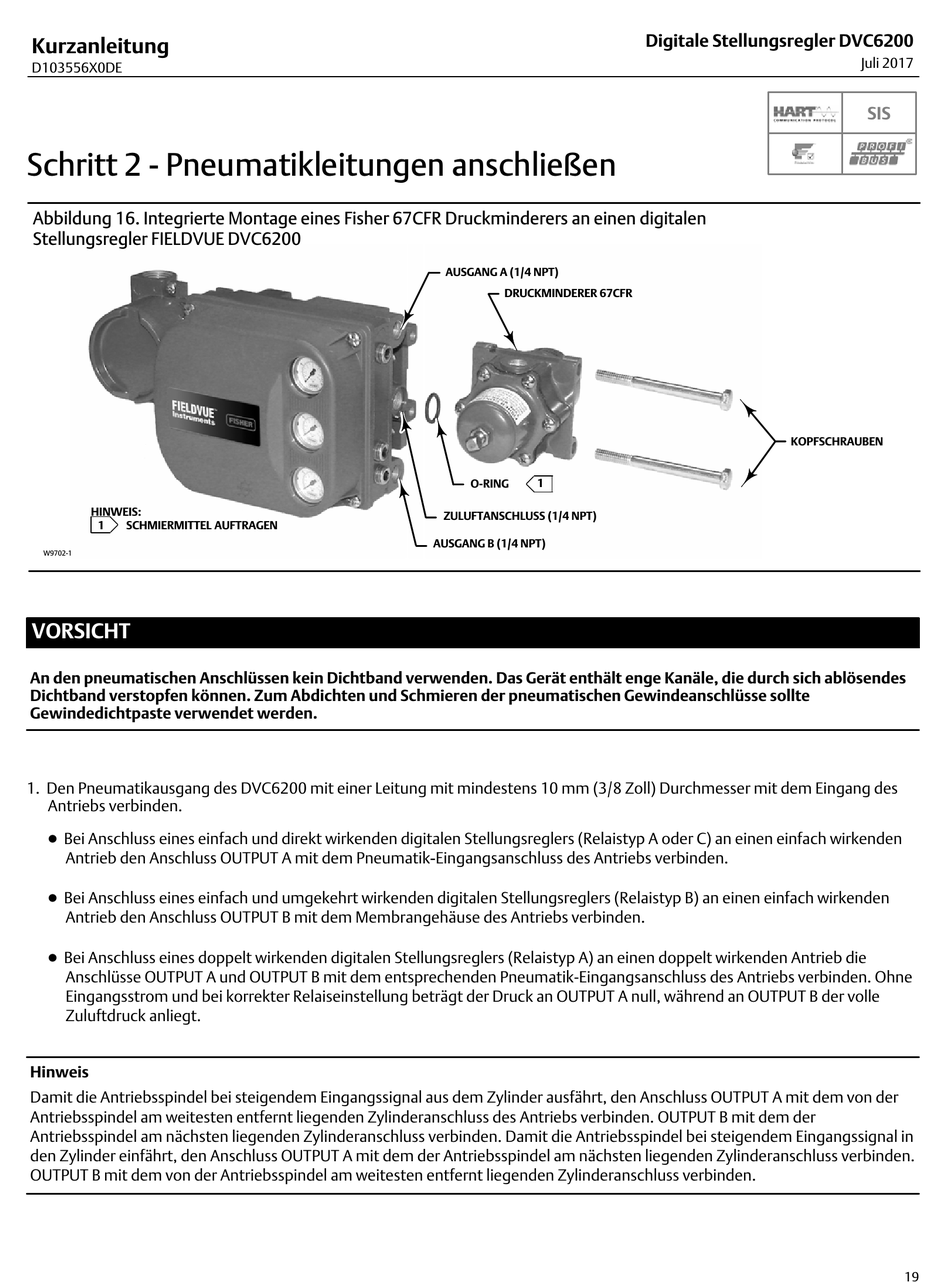

Abbildung 16. Integrierte Montage eines Fisher 67CFR Druckminderers an einen digitalen
Stellungsregler FIELDVUE DVC6200
HINWEIS:
1
SCHMIERMITTEL AUFTRAGEN
W9702-1
VORSICHT
An den pneumatischen Anschlüssen kein Dichtband verwenden. Das Gerät enthält enge Kanäle, die durch sich ablösendes
Dichtband verstopfen können. Zum Abdichten und Schmieren der pneumatischen Gewindeanschlüsse sollte
Gewindedichtpaste verwendet werden.
1. Den Pneumatikausgang des DVC6200 mit einer Leitung mit mindestens 10 mm (3/8 Zoll) Durchmesser mit dem Eingang des
Antriebs verbinden.
D Bei Anschluss eines einfach und direkt wirkenden digitalen Stellungsreglers (Relaistyp A oder C) an einen einfach wirkenden
Antrieb den Anschluss OUTPUT A mit dem Pneumatik­Eingangsanschluss des Antriebs verbinden.
D Bei Anschluss eines einfach und umgekehrt wirkenden digitalen Stellungsreglers (Relaistyp B) an einen einfach wirkenden
Antrieb den Anschluss OUTPUT B mit dem Membrangehäuse des Antriebs verbinden.
D Bei Anschluss eines doppelt wirkenden digitalen Stellungsreglers (Relaistyp A) an einen doppelt wirkenden Antrieb die
Anschlüsse OUTPUT A und OUTPUT B mit dem entsprechenden Pneumatik-Eingangsanschluss des Antriebs verbinden. Ohne
Eingangsstrom und bei korrekter Relaiseinstellung beträgt der Druck an OUTPUT A null, während an OUTPUT B der volle
Zuluftdruck anliegt.
Hinweis
Damit die Antriebsspindel bei steigendem Eingangssignal aus dem Zylinder ausfährt, den Anschluss OUTPUT A mit dem von der
Antriebsspindel am weitesten entfernt liegenden Zylinderanschluss des Antriebs verbinden. OUTPUT B mit dem der
Antriebsspindel am nächsten liegenden Zylinderanschluss verbinden. Damit die Antriebsspindel bei steigendem Eingangssignal in
den Zylinder einfährt, den Anschluss OUTPUT A mit dem der Antriebsspindel am nächsten liegenden Zylinderanschluss verbinden.
OUTPUT B mit dem von der Antriebsspindel am weitesten entfernt liegenden Zylinderanschluss verbinden.
AUSGANG A (1/4 NPT)
DRUCKMINDERER 67CFR
O-RING
1
ZULUFTANSCHLUSS (1/4 NPT)
AUSGANG B (1/4 NPT)
Digitale Stellungsregler DVC6200
KOPFSCHRAUBEN
Juli 2017
SIS
19
