Kurzanleitung
D103556X0DE

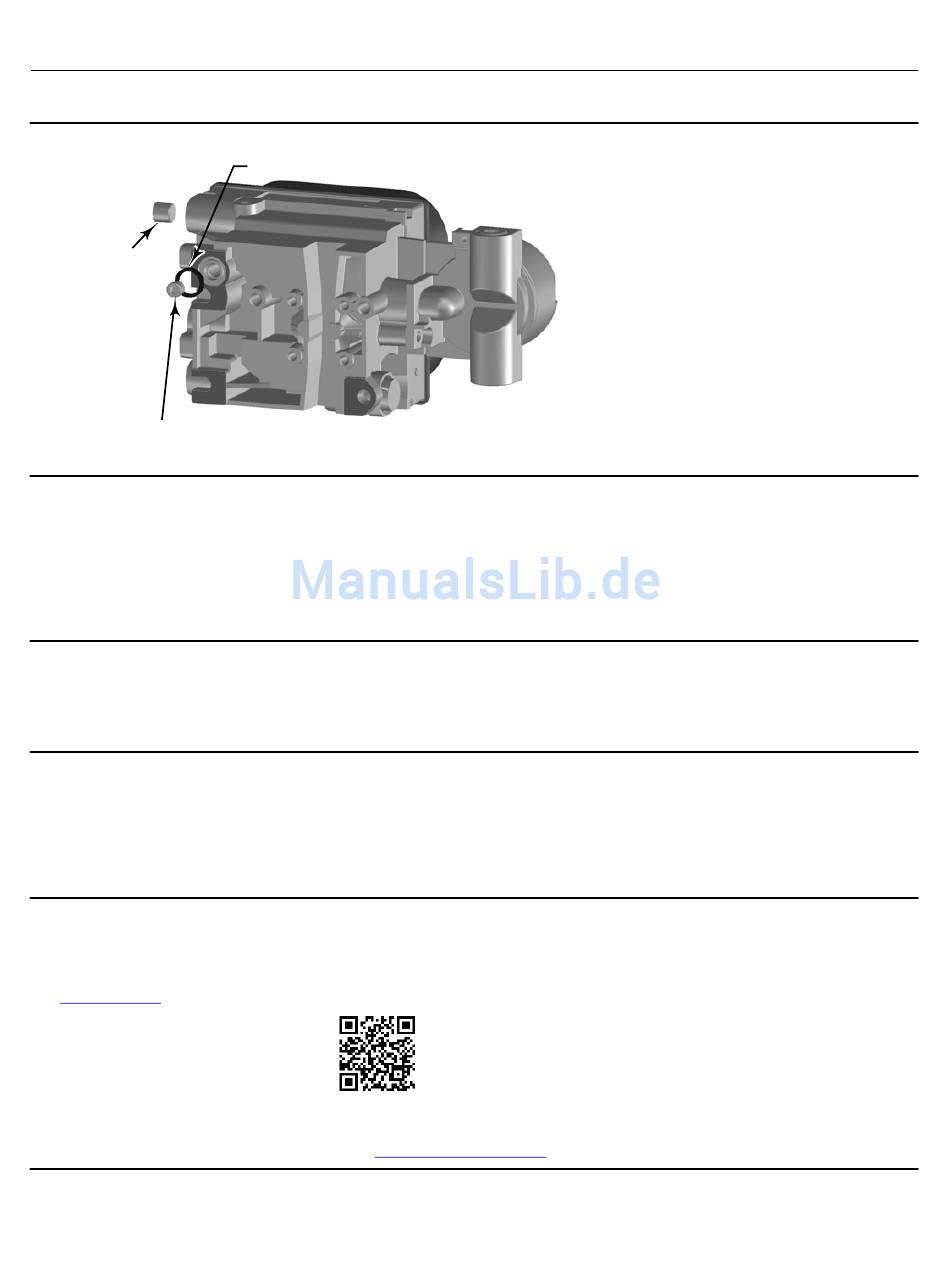

Abbildung 8. Modifikationen am integriert montierten Antrieb (nur für mit Luft öffnende Ausführung)
1/4-NPT-STOPFEN
EINSCHRAUBEN
R1/8-STOPFEN ENTFERNEN
HINWEIS:
ABBILDUNG ZEIGT RÜCKSEITIGE GEHÄUSEANSICHT DES GX-ANTRIEBS
W9707
3. Den Stopfen (1/4 NPT, im Montagesatz enthalten) in den externen pneumatischen Ausgangsanschluss A einschrauben.
4. Den digitalen Stellungsregler an diejenige Seite der Montagefläche des Antriebs anbauen, an der sich der offene
Pneumatikanschluss befindet. Darauf achten, dass der O-Ring zwischen dem pneumatischen Ausgang des digitalen
Stellungsreglers und der Montagefläche des Antriebs eingelegt ist. Pneumatikleitungen sind nicht erforderlich, da sich die
Luftkanäle im Inneren des Antriebs befinden.
Hinweis
Den digitalen Stellungsregler mit einem 5-mm-Innensechskantschlüssel an der Montagefläche des GX-Antriebs anschrauben.
Den digitalen Stellungsregler mit einem 13-mm-Steck- oder Ringschlüssel an der Montagefläche des Antriebs 667 Größe 30i -76i
anschrauben.
5. Die Installation auf ausreichendes Spiel zwischen der Magneteinheit und dem Rückführschlitz des DVC6200 überprüfen.
6. Sofern nicht bereits vorhanden, ein Entlüftungssieb in den Luftanschluss für das obere Membrangehäuse einschrauben.
7. Für Anwendungen mit externer Rückführeinheit auf Seite 17 mit dem Anbau der DVC6205-Basiseinheit fortfahren. Andernfalls
mit Schritt 2 - Pneumatikleitungen anschließen auf Seite 19 fortfahren.
Hinweis
Produktinformationen zum Antrieb 667 sind in der Betriebsanleitung des Membranstellantriebs 667 Größe 30/30i bis 76/76i und
87 (D100310X012) zu finden.
Den Code scannen oder klicken,
um zu sehen, wie ein digitaler DVC6200
Stellungsregler an einem
Antrieb 667 mit integrierter
Montagefläche montiert wird.
Produktinformationen zum GX-Antrieb sind in der
O-RING EINLEGEN
Betriebsanleitung des GX
Digitale Stellungsregler DVC6200
zu finden.
Juli 2017
11
