Kurzanleitung
D103556X0DE
3. Den DVC6200 wie folgt an den Antrieb montieren:
D Falls benötigt, enthält der Montagesatz einen Montageadapter. Den Adapter am digitalen Stellungsregler anbringen, dann
die Stellungsreglerbaugruppe am Antrieb montieren. Die Rolle am Rückführarm des digitalen Stellungsreglers berührt nach
dem Anbau die Kurvenscheibe des Antriebs.
D Falls kein Montageadapter erforderlich ist, den digitalen Stellungsregler und den Montagesatz direkt am Antrieb montieren.
Die Rolle am Rückführarm des digitalen Stellungsreglers berührt nach dem Anbau die Kurvenscheibe des Antriebs.
4. Für Anwendungen mit externer Rückführeinheit auf Seite 17 mit dem Anbau der DVC6205-Basiseinheit fortfahren. Andernfalls
mit Schritt 2 - Pneumatikleitungen anschließen auf Seite 19 fortfahren.
Halterungsmontierte Antriebe
Der digitale Stellungsregler DVC6200 kann an alle 90-Grad-Dreh- oder Schwenkantriebe angebaut werden, auch an Antriebe mit
NAMUR-Schnittstelle. Es ist eine Montagehalterung mit zugehörigen Montageteilen erforderlich. Siehe Abbildung 12.
1. Das Stellventil vom Druck in der Prozessleitung trennen und den Druck auf beiden Seiten des Ventilkörpers entlasten.
Alle Druckleitungen zum Antrieb absperren und den Druck am Antrieb vollständig entlasten. Mit Hilfe geeigneter
Sicherungsmethoden dafür sorgen, dass die o. g. Maßnahmen während der Arbeit an dem Gerät wirksam bleiben.

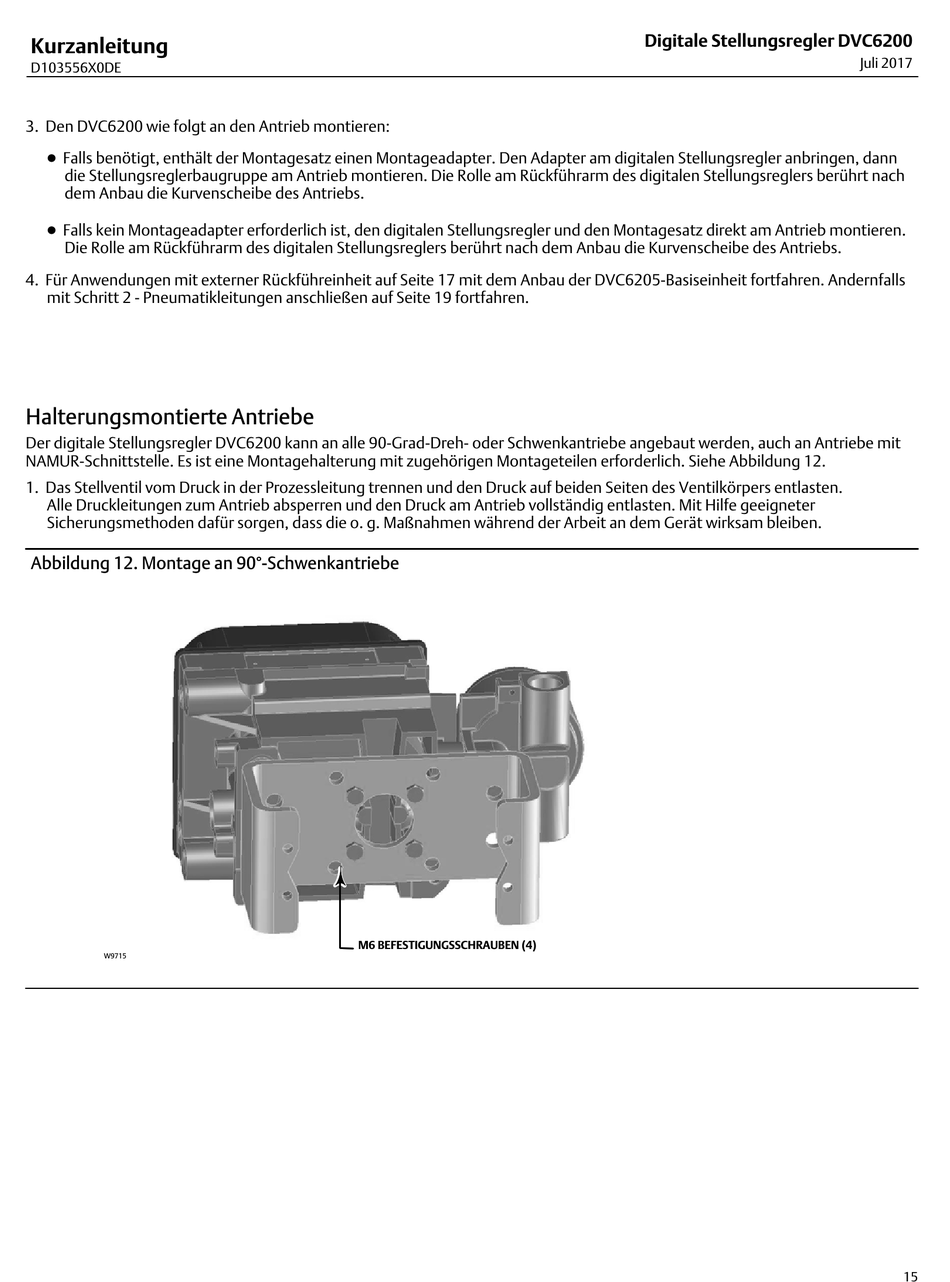

Abbildung 12. Montage an 90°-Schwenkantriebe
W9715
M6 BEFESTIGUNGSSCHRAUBEN (4)
Digitale Stellungsregler DVC6200
Juli 2017
15
