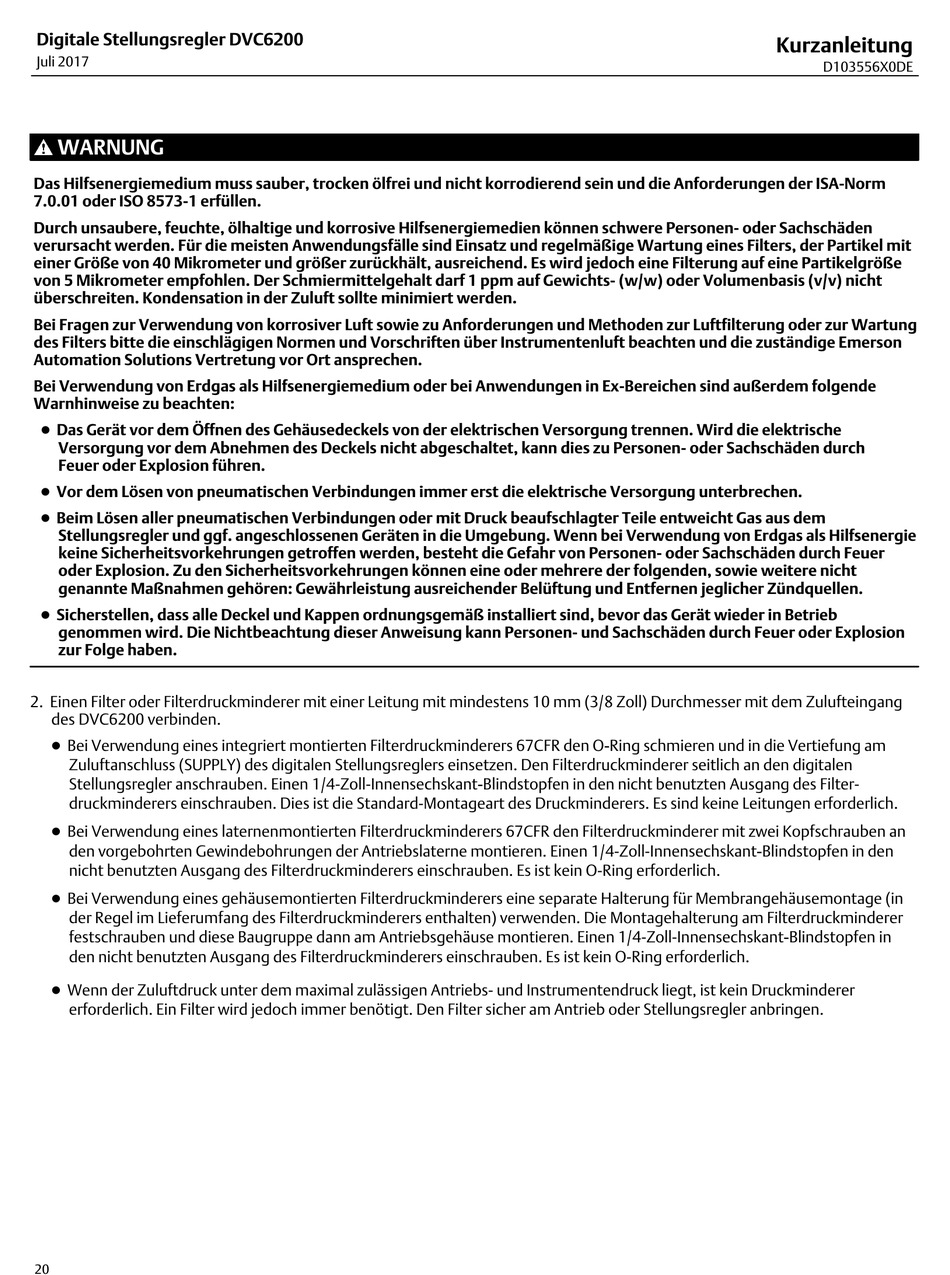

Digitale Stellungsregler DVC6200
Juli 2017
WARNUNG
Das Hilfsenergiemedium muss sauber, trocken ölfrei und nicht korrodierend sein und die Anforderungen der ISA-Norm
7.0.01 oder ISO 8573-1 erfüllen.
Durch unsaubere, feuchte, ölhaltige und korrosive Hilfsenergiemedien können schwere Personen- oder Sachschäden
verursacht werden. Für die meisten Anwendungsfälle sind Einsatz und regelmäßige Wartung eines Filters, der Partikel mit
einer Größe von 40 Mikrometer und größer zurückhält, ausreichend. Es wird jedoch eine Filterung auf eine Partikelgröße
von 5 Mikrometer empfohlen. Der Schmiermittelgehalt darf 1 ppm auf Gewichts- (w/w) oder Volumenbasis (v/v) nicht
überschreiten. Kondensation in der Zuluft sollte minimiert werden.
Bei Fragen zur Verwendung von korrosiver Luft sowie zu Anforderungen und Methoden zur Luftfilterung oder zur Wartung
des Filters bitte die einschlägigen Normen und Vorschriften über Instrumentenluft beachten und die zuständige Emerson
Automation Solutions Vertretung vor Ort ansprechen.
Bei Verwendung von Erdgas als Hilfsenergiemedium oder bei Anwendungen in Ex-Bereichen sind außerdem folgende
Warnhinweise zu beachten:
D Das Gerät vor dem Öffnen des Gehäusedeckels von der elektrischen Versorgung trennen. Wird die elektrische
Versorgung vor dem Abnehmen des Deckels nicht abgeschaltet, kann dies zu Personen- oder Sachschäden durch
Feuer oder Explosion führen.
D Vor dem Lösen von pneumatischen Verbindungen immer erst die elektrische Versorgung unterbrechen.
D Beim Lösen aller pneumatischen Verbindungen oder mit Druck beaufschlagter Teile entweicht Gas aus dem
Stellungsregler und ggf. angeschlossenen Geräten in die Umgebung. Wenn bei Verwendung von Erdgas als Hilfsenergie
keine Sicherheitsvorkehrungen getroffen werden, besteht die Gefahr von Personen- oder Sachschäden durch Feuer
oder Explosion. Zu den Sicherheitsvorkehrungen können eine oder mehrere der folgenden, sowie weitere nicht
genannte Maßnahmen gehören: Gewährleistung ausreichender Belüftung und Entfernen jeglicher Zündquellen.
D Sicherstellen, dass alle Deckel und Kappen ordnungsgemäß installiert sind, bevor das Gerät wieder in Betrieb
genommen wird. Die Nichtbeachtung dieser Anweisung kann Personen- und Sachschäden durch Feuer oder Explosion
zur Folge haben.
2. Einen Filter oder Filterdruckminderer mit einer Leitung mit mindestens 10 mm (3/8 Zoll) Durchmesser mit dem Zulufteingang
des DVC6200 verbinden.
D Bei Verwendung eines integriert montierten Filterdruckminderers 67CFR den O­Ring schmieren und in die Vertiefung am
Zuluftanschluss (SUPPLY) des digitalen Stellungsreglers einsetzen. Den Filterdruckminderer seitlich an den digitalen
Stellungsregler anschrauben. Einen 1/4-Zoll-Innensechskant­Blindstopfen in den nicht benutzten Ausgang des Filter-
druckminderers einschrauben. Dies ist die Standard-Montageart des Druckminderers. Es sind keine Leitungen erforderlich.
D Bei Verwendung eines laternenmontierten Filterdruckminderers 67CFR den Filterdruckminderer mit zwei Kopfschrauben an
den vorgebohrten Gewindebohrungen der Antriebslaterne montieren. Einen 1/4-Zoll-Innensechskant­Blindstopfen in den
nicht benutzten Ausgang des Filterdruckminderers einschrauben. Es ist kein O­Ring erforderlich.
D Bei Verwendung eines gehäusemontierten Filterdruckminderers eine separate Halterung für Membrangehäusemontage (in
der Regel im Lieferumfang des Filterdruckminderers enthalten) verwenden. Die Montagehalterung am Filterdruckminderer
festschrauben und diese Baugruppe dann am Antriebsgehäuse montieren. Einen 1/4-Zoll-Innensechskant­Blindstopfen in
den nicht benutzten Ausgang des Filterdruckminderers einschrauben. Es ist kein O­Ring erforderlich.
D Wenn der Zuluftdruck unter dem maximal zulässigen Antriebs- und Instrumentendruck liegt, ist kein Druckminderer
erforderlich. Ein Filter wird jedoch immer benötigt. Den Filter sicher am Antrieb oder Stellungsregler anbringen.
20
Kurzanleitung
D103556X0DE
