Digitale Stellungsregler DVC6200
Juli 2017
Optionale Verdrahtungskonfiguration für Magnetventiltest
(nur DVC6200 SIS)
Der Stellungsregler DVC6200 SIS kann das Signal zum Magnetventil kurzzeitig unterbrechen, um das Magnetventil zu testen.
Hierfür werden die Klemmen OUT des digitalen Stellungsreglers in Reihe mit dem Magnetventil verbunden (siehe Abbildung 37).
D Die Adern des Magnetventils vom Logic Solver an den Klemmen OUT des DVC6200 SIS anschließen.
D Die Adern des Magnetventils an den Klemmen OUT des DVC6200 SIS anschließen.

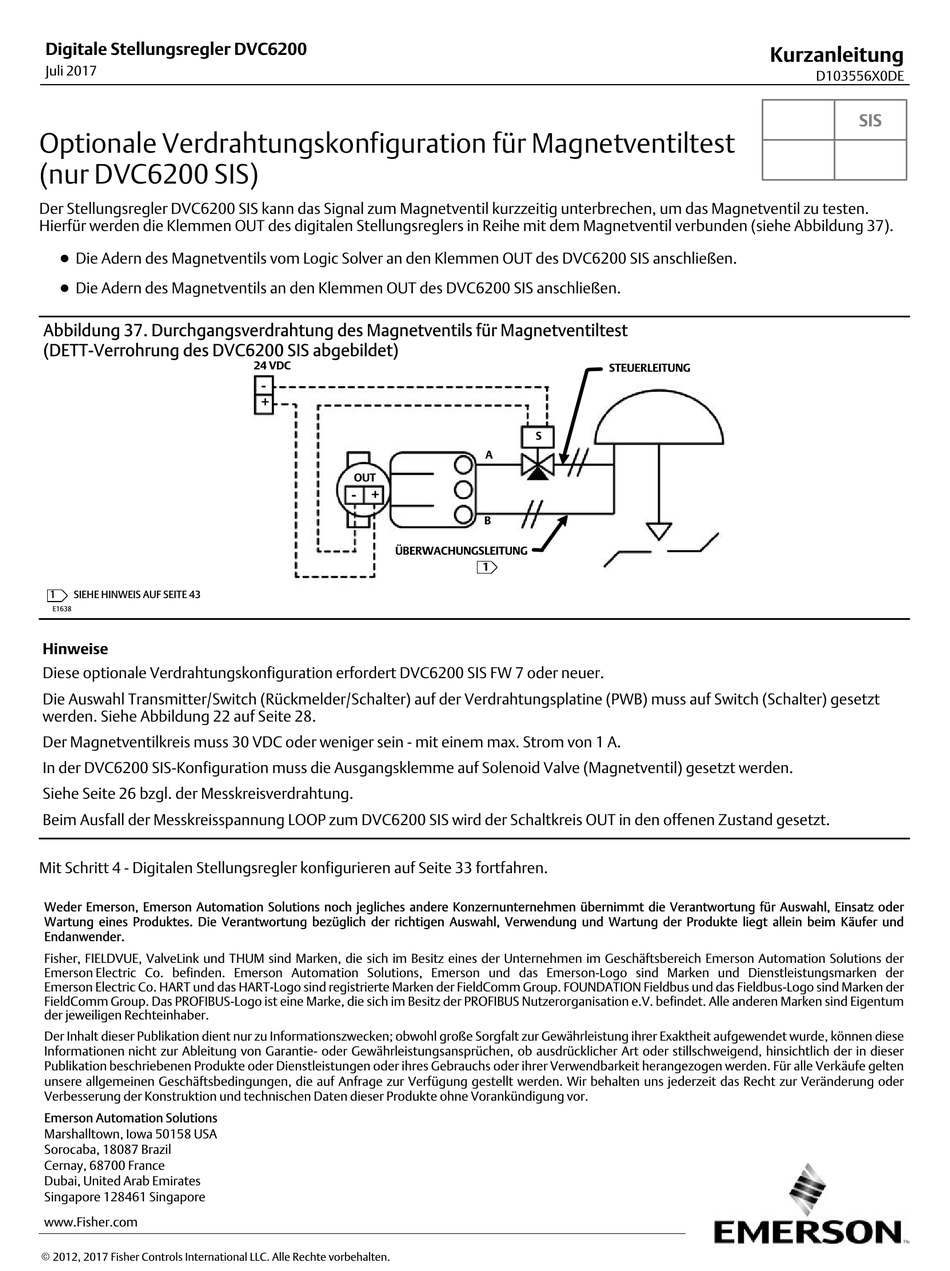

Abbildung 37. Durchgangsverdrahtung des Magnetventils für Magnetventiltest
(DETT-Verrohrung des DVC6200 SIS abgebildet)
1
SIEHE HINWEIS AUF SEITE 43
E1638
Hinweise
Diese optionale Verdrahtungskonfiguration erfordert DVC6200 SIS FW 7 oder neuer.
Die Auswahl Transmitter/Switch (Rückmelder/Schalter) auf der Verdrahtungsplatine (PWB) muss auf Switch (Schalter) gesetzt
werden. Siehe Abbildung 22 auf Seite 28.
Der Magnetventilkreis muss 30 VDC oder weniger sein - mit einem max. Strom von 1 A.
In der DVC6200 SIS-Konfiguration muss die Ausgangsklemme auf Solenoid Valve (Magnetventil) gesetzt werden.
Siehe Seite 26 bzgl. der Messkreisverdrahtung.
Beim Ausfall der Messkreisspannung LOOP zum DVC6200 SIS wird der Schaltkreis OUT in den offenen Zustand gesetzt.
Mit Schritt 4 - Digitalen Stellungsregler konfigurieren auf Seite 33 fortfahren.
