Digitale Stellungsregler DVC6200
Juli 2017
Mit Luft schließende Antriebe (657 Größe 30i - 70i und GX)
Die Magneteinheit vertikal so ausrichten, dass die untere Grenze des gültigen Hubbereichs der Magneteinheit so nahe wie möglich
an der Mittellinie der Ausrichtschablone liegt. Die Magneteinheit soll so positioniert sein, dass sich die Ablesemarke an den
Polschuhen (Rückseite des DVC6200-Gehäuses) über den gesamten Hub zwischen den Markierungen auf der Magneteinheit
befindet. Siehe Abbildung 9.

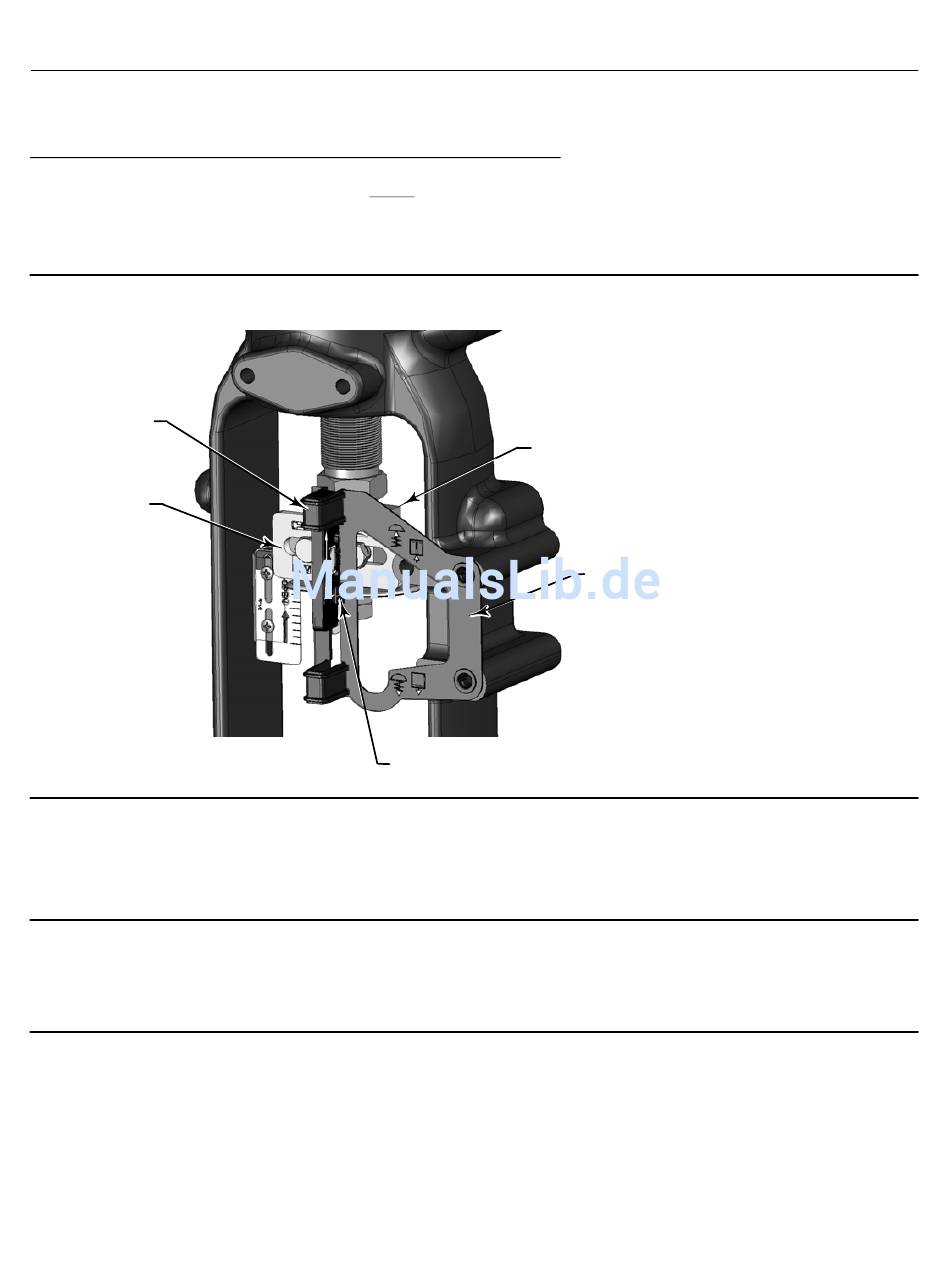

Abbildung 9. Ausrichtung der Magneteinheit bei mit Luft schließenden Antrieben
AUFNAHMESPALT
TEILE DES
RÜCKFÜHRSYSTEMS
1. Die Schrauben anziehen und die Ausrichtschablone entfernen.
Hinweis
Die Befestigungselemente der Magneteinheit mit einem Inbusschlüssel auf ein Drehmoment von 2,37 Nm (21 lbf-Zoll) für
4-mm-Schrauben und 5,08 Nm (45 lbf-Zoll) für 5-mm-Schrauben festziehen. Für zusätzliche Sicherheit kann, insbesondere bei
Anwendungen mit Vibrationen, ein blaues Gewindesicherungsmittel (mittlerer Festigkeit) an den Befestigungselementen
verwendet werden.
12
SPINDELSCHLOSS
ABLESEMARKE
AUSRICHTSCHABLONE
Kurzanleitung
D103556X0DE
