3.7 Baugruppe Bremsen
3.7.1 Trommelbremse
Die Bremskraft der Trommelbremsen wird von unseren Monteuren optimal eingestellt.
Aus Sicherheitsgründen ist die regelmäßige Überprüfung ihrer Funktionstüchtigkeit ge-
boten, da durch den permanenten Gebrauch ein Nachstellen der Bremskraft oder sogar der
Ersatz eines Bowdenzugs erforderlich werden kann.

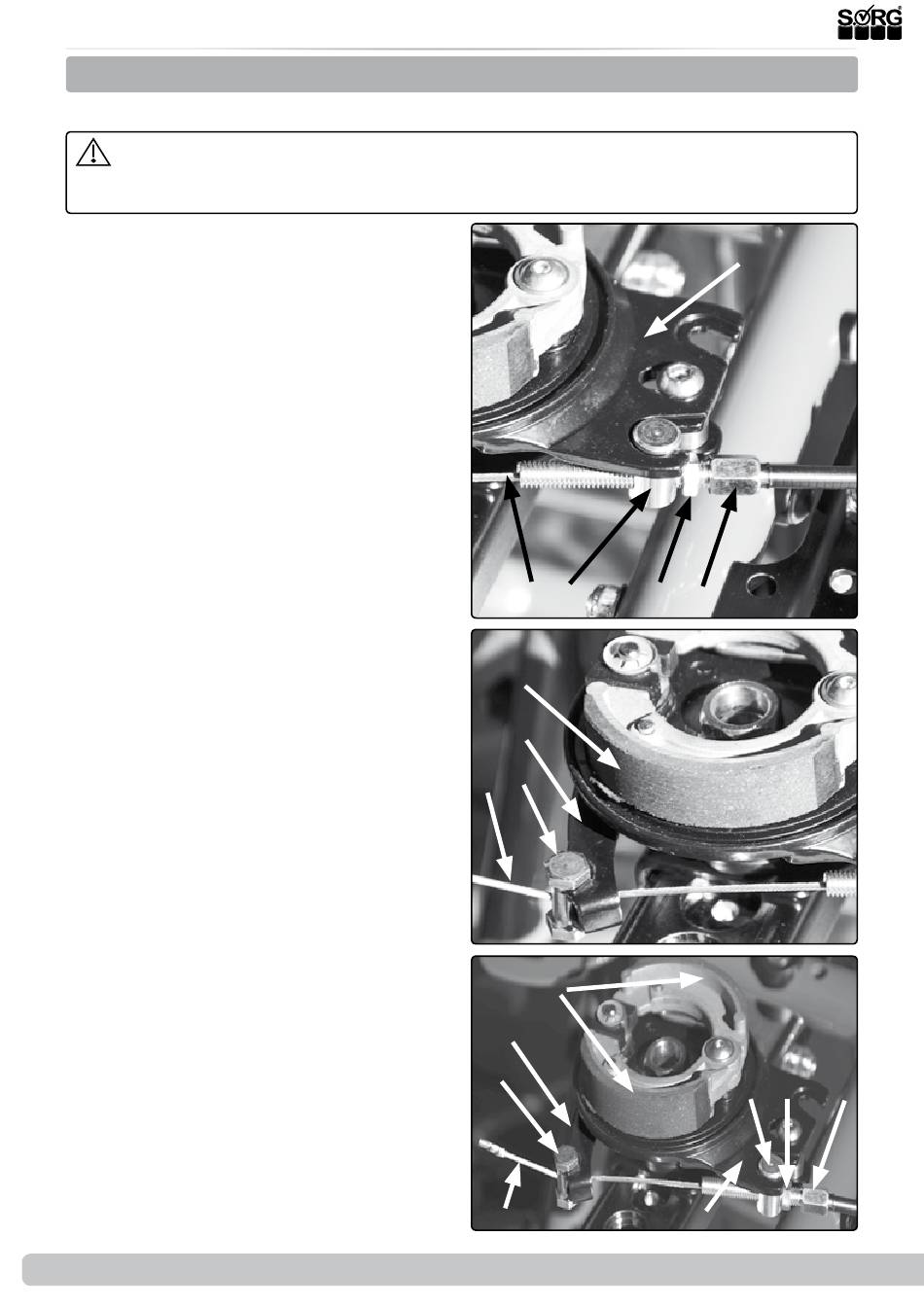

(1+2) Folgende Bauteile der Trommelbremse
sind zum Justieren der Bremskraft von Be-
deutung: Stellschraube (A), Kontermutter (B),
Stellnippel (C), Halter (D), Innenzug (E), Ver-
schlusshebel (F), Klemmnippel (G), Bremsba-
cken (H)
Zum Einsetzen des Bowdenzugs:
•
(3) setzen Sie den Stellnippel (C) mit
Stellschraube (A) und Kontermutter (B)
am unteren Ende in den Gegenhalter
(D),
•
fädeln Sie den Innenzug (E) durch den
Klemmnippel (G),
•
setzen Sie den Klemmnippel (G) in den
Verschlusshebel (F) ein und
•
drücken Sie den Verschlusshebel (F)
leicht nach vorne Richtung Stellnippel
(C), sodass ein leichter Zug zwischen
den Nippeln entsteht.
•
Drehen Sie den Klemmnippel (G) fest
zu.
•
Setzen Sie das Rad wieder ein und prü-
fen Sie, ob die Bremsbacken (H) bereits
am Bremskörper schleifen.
•
Bocken Sie dazu den Rollstuhl auf oder
halten Sie ihn seitlich hoch. Das Rad
muss sich ungehindert drehen können.
•
Sollten die Bremsbacken (ohne dass Sie
den Bedienhebel betätigt haben) be-
reits schleifen, lösen sie nochmals den
Klemmnippel (G) und
•
geben Sie dem Verschlusshebel (F)
mehr Spiel.
•
Drehen Sie danach den Klemmnippel
(G) wieder fest zu.
Zum Einstellen der Bremskraft:
•
lösen Sie die Kontermutter (B) an der
Stellschraube,
•
spannen oder entspannen Sie den
Innenzug (E) des Bowdenzugs durch
Drehen der Stellschraube (A),
•
testen Sie oben am Bedienhebel die
Zugkraft und
•
drehen Sie die Kontermutter (B) wieder
fest zu.
Mögliche Beeinträchtigungen der Bremskraft
können entstehen durch falsch justierte Zug-
kraft des Bowdenzugs, defekter Bowdenzug,
oder verschmutzte Bremskörper/Bremsbacken.
30 von 40
(1)
(E)
(C)
(2)
(H)
(F)
(G)
(E)
(3)
(H)
(F)
(G)
(E)
Serviceheft Loop
RS
SORG
(D)
(B)
(A)
(B)
(C)
(D)
(A)
2019-06-27
