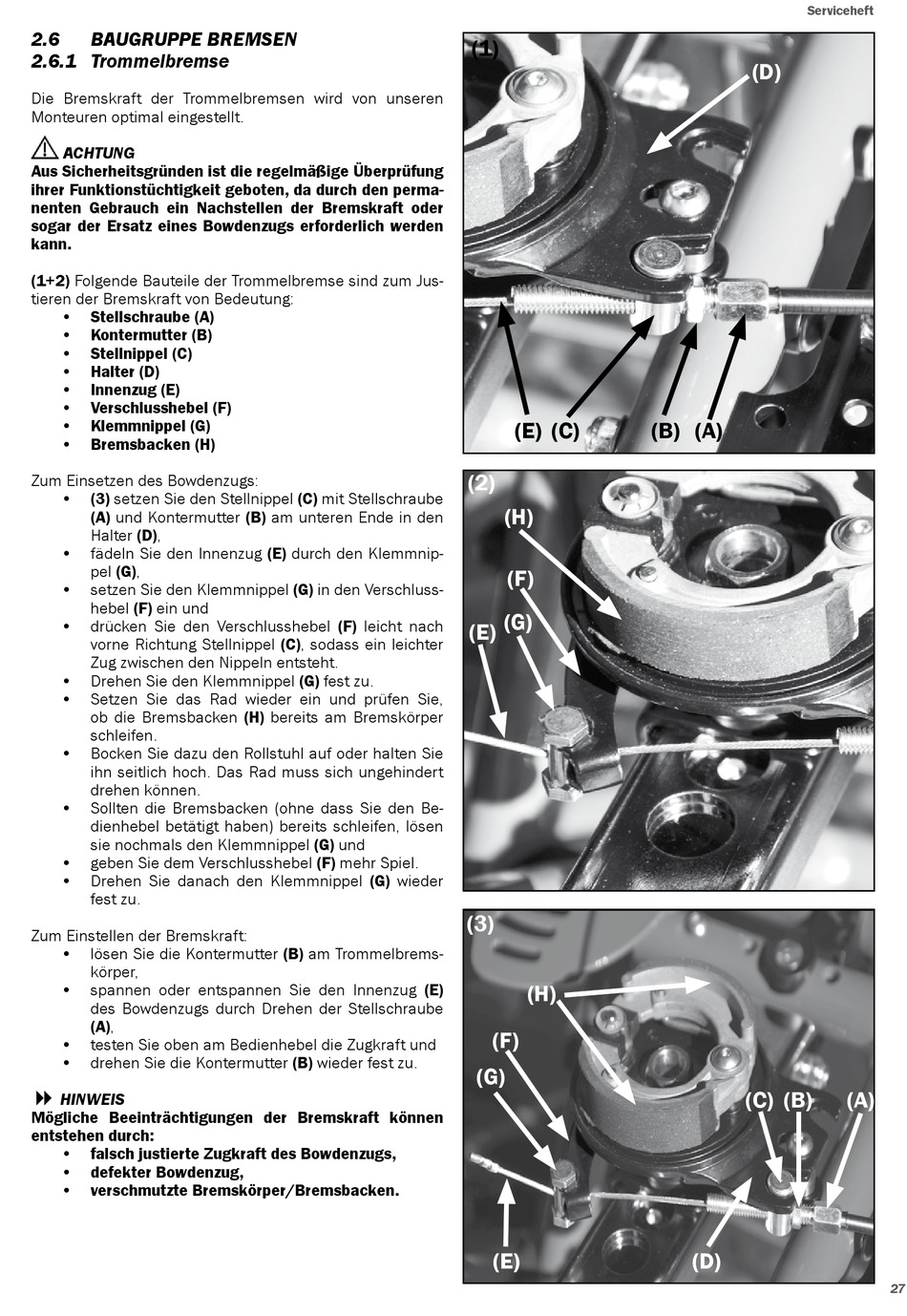

2.6
BAUGRUPPE BREMSEN
2.6.1 Trommelbremse
Die Bremskraft der Trommelbremsen wird von unseren
Monteuren optimal eingestellt.
ACHTUNG
Aus Sicherheitsgründen ist die regelmäßige Überprüfung
ihrer Funktionstüchtigkeit geboten, da durch den perma-
nenten Gebrauch ein Nachstellen der Bremskraft oder
sogar der Ersatz eines Bowdenzugs erforderlich werden
kann.
(1+2) Folgende Bauteile der Trommelbremse sind zum Jus-
tieren der Bremskraft von Bedeutung:
•
Stellschraube (A)
•
Kontermutter (B)
•
Stellnippel (C)
•
Halter (D)
•
Innenzug (E)
•
Verschlusshebel (F)
•
Klemmnippel (G)
•
Bremsbacken (H)
Zum Einsetzen des Bowdenzugs:
•
(3) setzen Sie den Stellnippel (C) mit Stellschraube
(A) und Kontermutter (B) am unteren Ende in den
Halter (D),
•
fädeln Sie den Innenzug (E) durch den Klemmnip-
pel (G),
•
setzen Sie den Klemmnippel (G) in den Verschluss-
hebel (F) ein und
•
drücken Sie den Verschlusshebel (F) leicht nach
vorne Richtung Stellnippel (C), sodass ein leichter
Zug zwischen den Nippeln entsteht.
•
Drehen Sie den Klemmnippel (G) fest zu.
•
Setzen Sie das Rad wieder ein und prüfen Sie,
ob die Bremsbacken (H) bereits am Bremskörper
schleifen.
•
Bocken Sie dazu den Rollstuhl auf oder halten Sie
ihn seitlich hoch. Das Rad muss sich ungehindert
drehen können.
•
Sollten die Bremsbacken (ohne dass Sie den Be-
dienhebel betätigt haben) bereits schleifen, lösen
sie nochmals den Klemmnippel (G) und
•
geben Sie dem Verschlusshebel (F) mehr Spiel.
•
Drehen Sie danach den Klemmnippel (G) wieder
fest zu.
Zum Einstellen der Bremskraft:
•
lösen Sie die Kontermutter (B) am Trommelbrems-
körper,
•
spannen oder entspannen Sie den Innenzug (E)
des Bowdenzugs durch Drehen der Stellschraube
(A),
•
testen Sie oben am Bedienhebel die Zugkraft und
•
drehen Sie die Kontermutter (B) wieder fest zu.
�
HINWEIS
Mögliche Beeinträchtigungen der Bremskraft können
entstehen durch:
•
falsch justierte Zugkraft des Bowdenzugs,
•
defekter Bowdenzug,
•
verschmutzte Bremskörper/Bremsbacken.
(1)
(E)
(C)
(2)
(H)
(F)
(G)
(E)
(3)
(H)
(F)
(G)
(E)
Serviceheft
(D)
(B)
(A)
(C)
(B)
(D)
(A)
27
