3.7 Baugruppe Bremsen

3.7.1 Feststellbremse

Feststellbremsen dienen ausschliesslich dazu, die Räder in einer Ruheposition festzustel-
len. Sie sind nicht dazu konzipiert, den Rollstuhl aus der Fahrt abzubremsen.
Überprüfen Sie nach allen Veränderungen an den Antriebsrädern die Bremsen auf ihre
Funktionstüchtigkeit.
Der Rollstuhl mit Insassen (Höchstzuladung) muss bei angezogenen Bremsen auf einer Rampe
mit 12,3% (= 7°) Gefälle sicher stehen bleiben.
Bei geöffneter Bremse ist der maximale Abstand zwischen Bremsandruckbolzen und Bereifung
wie folgt:
• Standard-KHB
• Pull-to-lock-Bremse
• KHB mit Rückrollsperre
•

Seilzugbremse

(technische Änderungen vorbehalten).

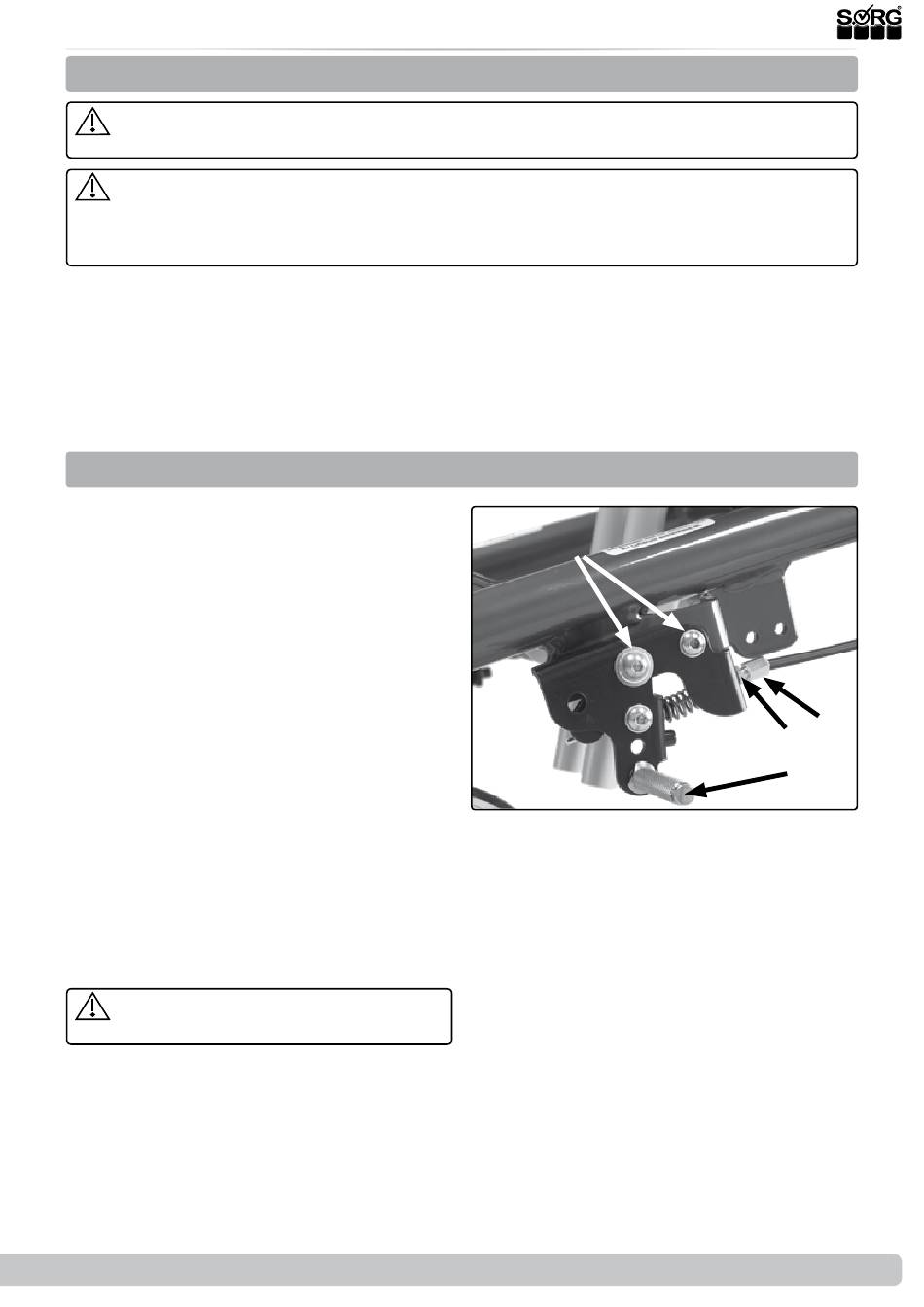

3.7.2 Seilzugbremse
(1) Die Feststellbremsen bestehen aus:
• (A) Bremsandruckbolzen,
• (B) Bremshebel (ggf. auch mit Verlänge-
rung),
• (C) Verstellschrauben.
(2) Zum Nachspannen des Seilzugs
• Lösen Sie die Kontermutter (A)
• und drehen Sie die Stellschraube (B):
• im Uhrzeigersinn = spannen,
• gegen UZS = lösen.
• Drehen Sie anschließend die Konter-
mutter (A) wieder fest zu.
(2) Zum Verändern des Abstands zwischen
Bremsandrucksbolzen (C) und Antriebsrad:
• Lösen Sie beide Schrauben (D),
• verschieben Sie bei geöffneter Bremse
den ganzen Bremskörper in die neue
Position
• und drehen Sie die Schrauben (D) wie-
der fest zu.
Kontrollieren Sie anschließend die Funk-
tionstüchtigkeit der Bremse.
2019-07-05
21 mm
11 mm
ca. 10 mm
6 mm
(2)
Serviceheft Mio Move
(D)
(A)
(B)
(C)
19 von 32
