3.3 Baugruppe Sitz

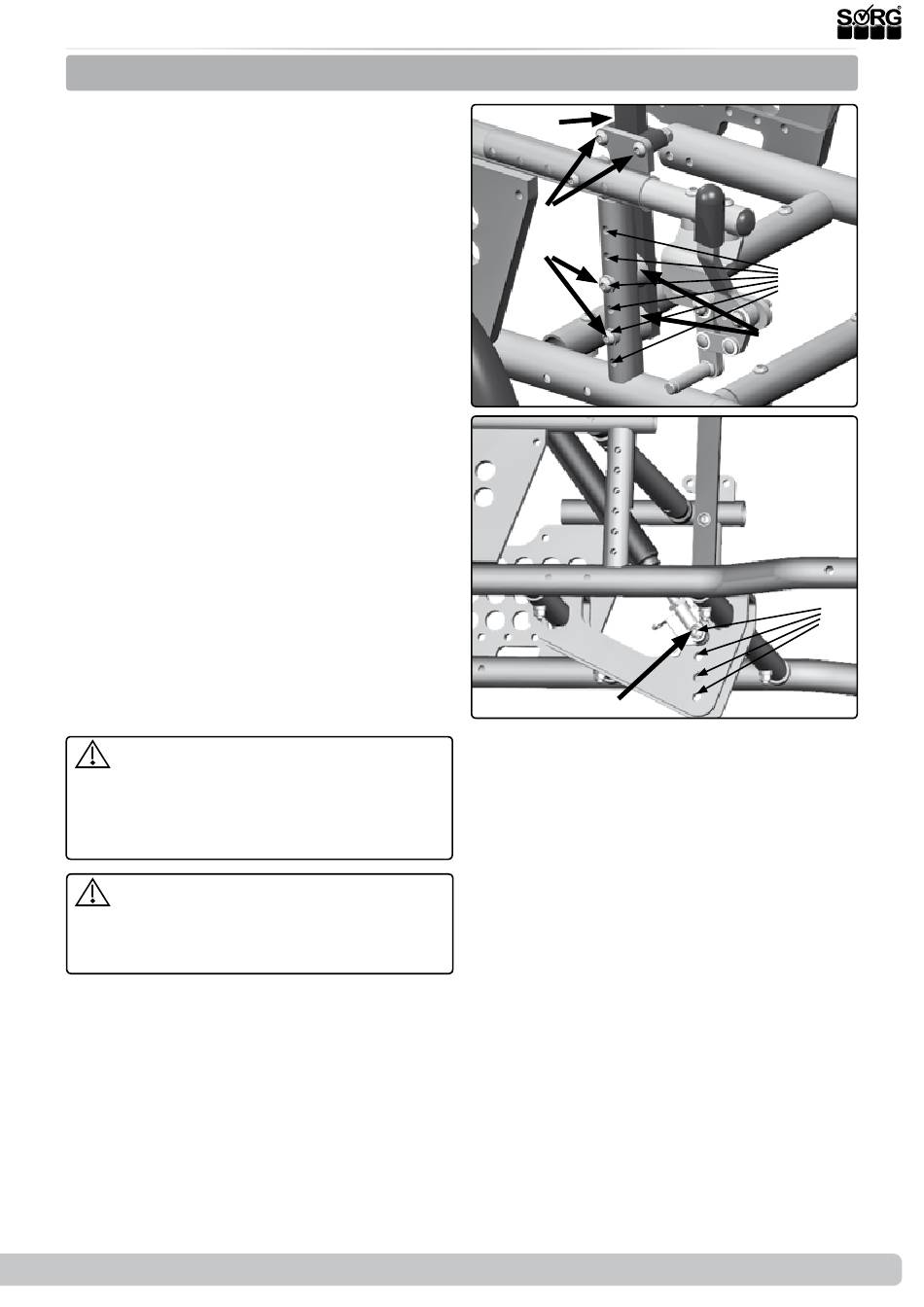

3.3.2 Vertikales Versetzen der Sitzplatte
Neben der Möglichkeit die Sitzhöhe durch die
Positionierung und Größe der Antriebs- und
Lenkräder zu definieren, kann diese auch durch
vertikales Versetzen der Sitzplatte geändert
werden.
Zum Verändern der Sitzhöhe in 20-mm-Schrit-
ten bei gleichem Kantelungsweg:
•
(1) lösen Sie beide Schrauben (C) der
Führungsschelle auf beiden Seiten und
•
entfernen Sie beide Schrauben der
Verschraubung (A) der Sitzeinheit inkl.
der Sattelscheiben (B) auf beiden Seiten
komplett.
•
(2) Entfernen Sie die Verschraubung
der Gasdruckfeder (F) inkl. der Hülsen
komplett.
•
(2) Versetzen Sie die Sitzeinheit mit den
Trägern (D) um das gewünschte Maß
im Bohrbild (E) (je Bohrung um ± 20
mm/ 2 cm),
•
(2) versetzen Sie die Gasdruckfeder im
Bohrbild (G) (je Bohrung um ± 20 mm/
2 cm) im gleichen Maß.
•
Setzen Sie die Schrauben (1A) mit den
Sattelscheiben (1B) in die neue Position
ein und drehen Sie sie fest zu.
•
Setzen Sie die Schraube (2F) mit den
Hülsen in die Anbindung der Gasdruck-
feder ein und drehen Sie sie fest zu.
Nach jeder Änderung an der Sitzeinheit
und/oder der Kantelung muss das Kippver-
halten des Loop
terstützung einer erfahrenen, kräftigen Hilfs-
person neu getestet und eingeübt werden.
Wenn Sie die Sitzeinheit mit der Gas-
druckfeder nicht parallel versetzen, ergibt
sich ein anderer Kantelungsweg und eine
andere Sitzneigung.
2019-06-27
RS mit Insasse und Un-
SORG
Serviceheft Loop
(1)
(D)
(C)
(A)
(2)
(F)
RS
SORG
(E)
(B)
(G)
19 von 40
