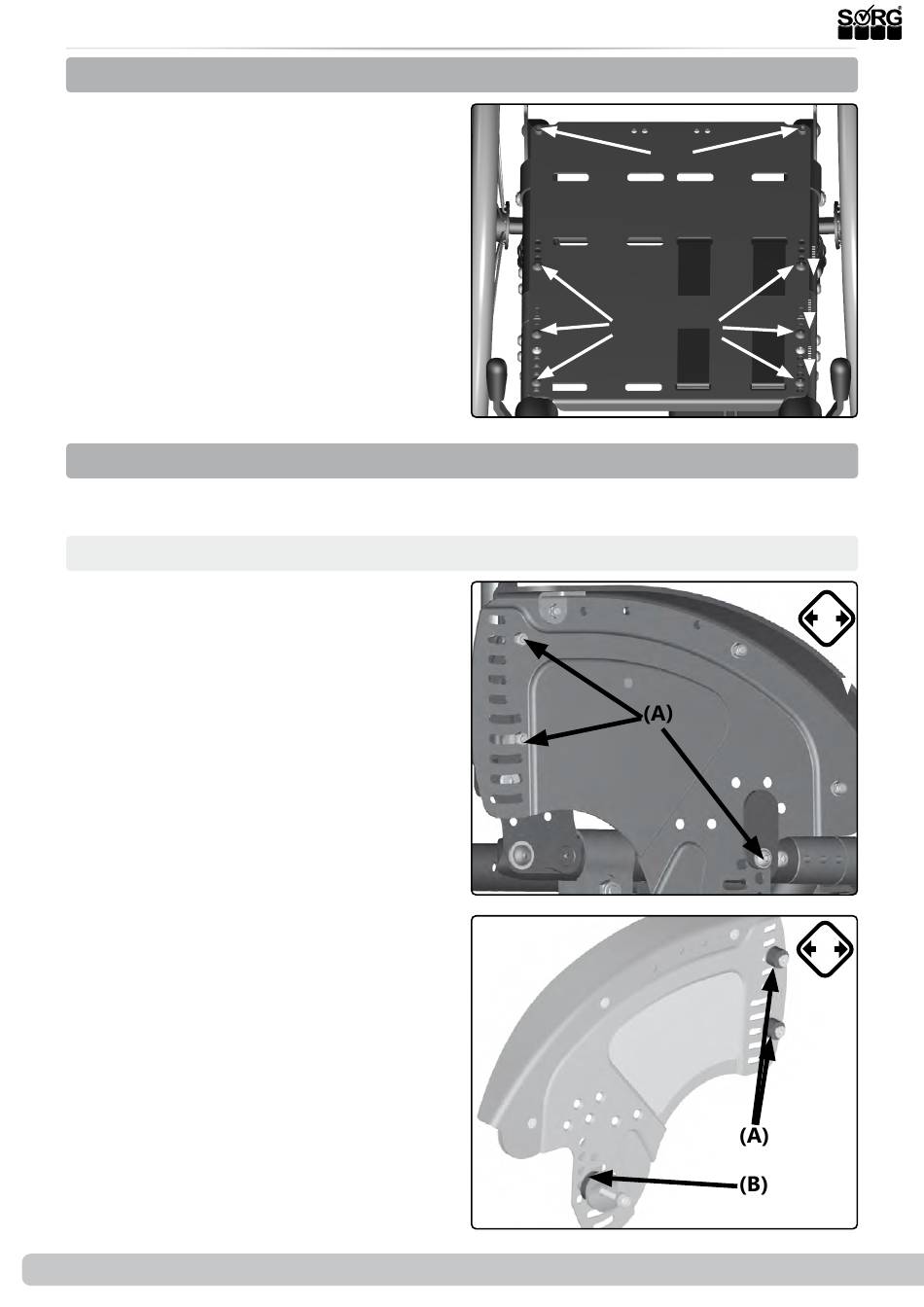

3.2 Baugruppe Sitz
3.2.1 Sitztiefenwachstum
Die Sitztiefe der Sitzplatte und der Bespan-
nungsleiste kann in Schritten von einem Zenti-
meter insgesamt drei Zentimeter mitwachsen.
Entfernen Sie die Zylinderkopfschrauben (1A)
und die Linsenflanschschrauben (1B). Verschie-
ben Sie die Sitzplatte oder die Bespannungs-
leiste und bringen Sie die entfernten Schrau-
ben in der gewünschten Bohrung an.
3.2.2 Sitzbreitenwachstum
Die Sitzbreite kann durch das Einsetzen von Distanzen zu je 1 cm pro Seite verbreitert werden.
Standard-Seitenteil
Entfernen Sie die Antriebsräder. Entfernen Sie
nun die Seitenteile, indem Sie die Schrauben
(2A) lösen. Bringen Sie an der Innenseite die
zwei Buchsen für die Verbreiterung im Bereich
der Rückenrohre (3A) und die Buchse (3B) im
Bereich des Rahmens an.
Verfahren Sie so mit beiden Seitenteilen.
Bringen Sie die Seitenteile wieder an.
Passen Sie nun auch die neue Position der
Antriebsräder an (vgl. 3.1.6.), um die Antriebs-
räder weiter nach außen zu montieren.
Bringen Sie die Antriebsräder wieder an.
14 von 36
(1)
(2)
(3)
Serviceheft Airon
(A)
(B)
(B)
2x
2x
2x
2x
2021-08-01
