BAUGRUPPE SITZ

2.4.1 Mitwachseinstellung Sitztiefe

Die Sitztiefe wird bei beiden Arten des Sitzes (Sitzbespan-
nung/SitzFix) auf die gleiche Weise verändert. Zur Vorberei-
tung entfernen Sie die Antriebsräder.

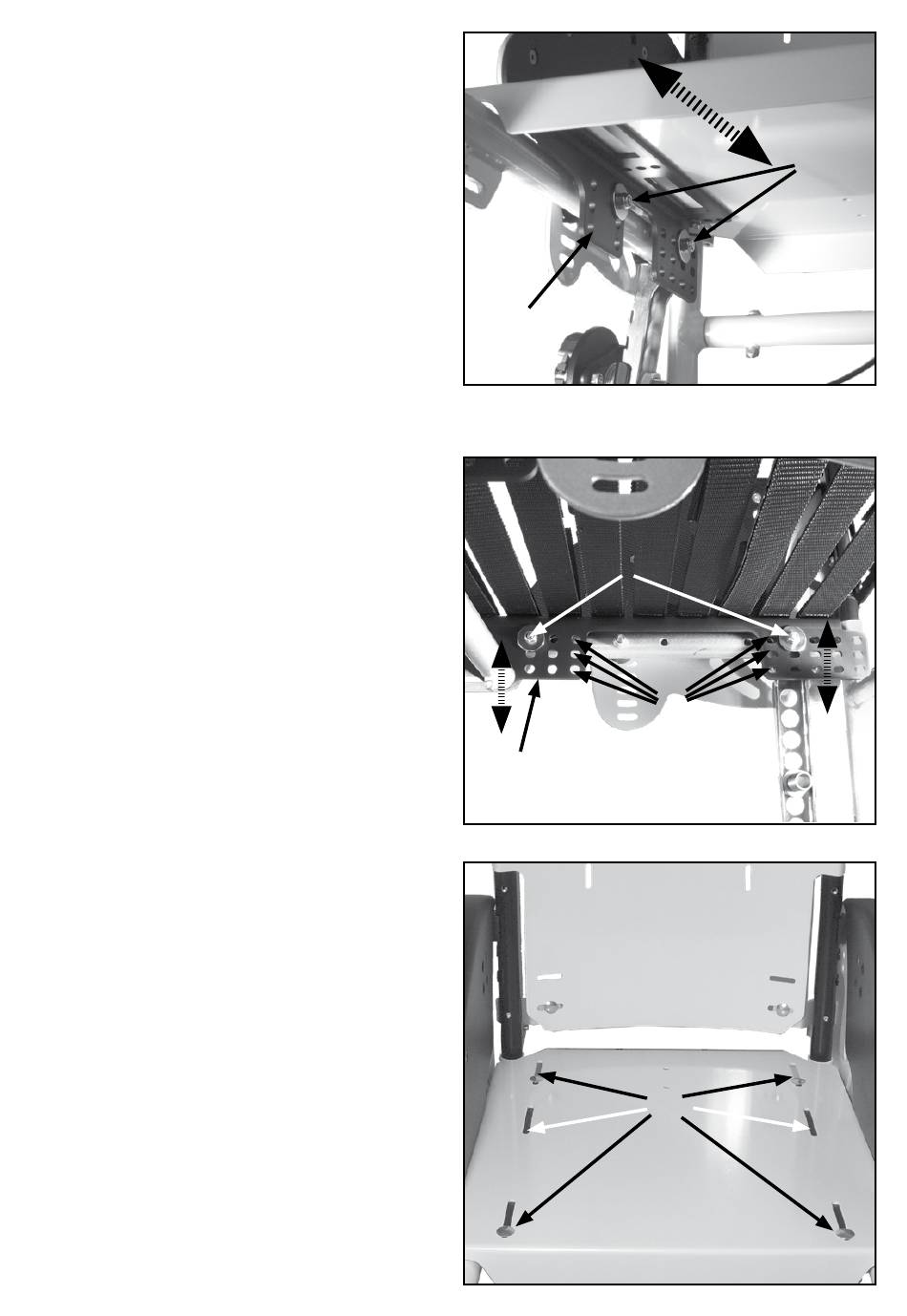

• (1+2) Entfernen Sie die Schraubverbindungen (A)
auf beiden Seiten des Sitztragewinkels (B) und zie-
hen die Hülsen soweit durch die Seitenteile nach
außen, dass sich der Sitztragewinkel frei bewegen
lässt.
• Den Sitztragewinkel in die neue Position setzen.
Die Hülsen wieder zurück in die gewählten Boh-
rungen (C) des Sitztragewinkels stecken und die
Schrauben auf beiden Seiten fest zudrehen.
2.4.2 Einstellung der Sitzhöhe/Sitzwinkel
(2) Die Sitzhöhe und der Sitzwinkel wird bei beiden Arten
des Sitzes (Sitzbespannung/SitzFix) auf die gleiche Weise
verändert. Zur Vorbereitung verfahren Sie bitte auf die glei-
che Weise wie oben beschrieben.
• Zum Versetzen des Sitztragewinkels verfahren Sie
bitte auf die gleiche Weise wie oben beschrieben.

2.4.3 Einstellung der Sitztiefe bei SitzFix

(3) Beim Sitzfix lässt sich die Sitztiefe außer über die Positi-
on des Sitztragewinkels zusätzlich über die Verschraubung
der Sitzplatte verändern.
• Alle schraubverbindungen auf der Unterseite des
SitzFix lösen.
• Sitzplatte in die neue Position bringen und alle
Schrauben wieder fest zudrehen.
