3.2 Baugruppe Sitz

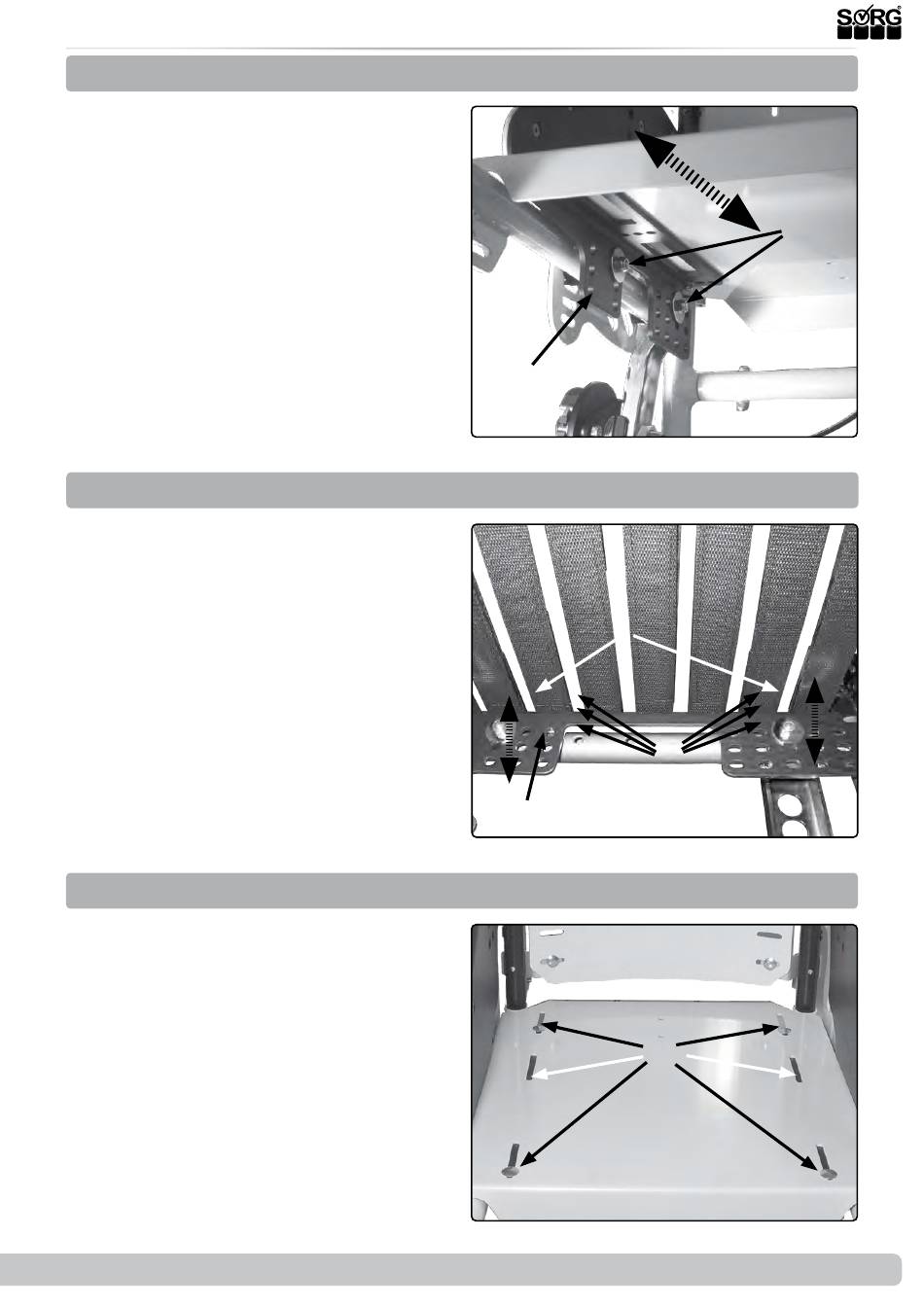

3.2.1 Mitwachseinstellung Sitztiefe

Die Sitztiefe wird bei beiden Arten des Sitzes
(Sitzbespannung/SitzFix) auf die gleiche Weise
verändert. Zur Vorbereitung entfernen Sie die
Antriebsräder.
• (1+2) Entfernen Sie die Schraubver-
bindungen (A) auf beiden Seiten des
Sitztragewinkels (B) und ziehen die
Hülsen soweit durch die Seitenteile nach
außen, dass sich der Sitztragewinkel frei
bewegen lässt.
• Den Sitztragewinkel in die neue Position
setzen. Die Hülsen wieder zurück in die
gewählten Bohrungen (C) des Sitztrage-
winkels stecken und die Schrauben auf
beiden Seiten fest zudrehen.
3.2.2 Einstellung der Sitzhöhe/ Sitzwinkel
(2) Die Sitzhöhe und der Sitzwinkel wird bei
beiden Arten des Sitzes (Sitzbespannung/
SitzFix) auf die gleiche Weise verändert. Zur
Vorbereitung verfahren Sie bitte auf die gleiche
Weise wie oben beschrieben.
• Zum Versetzen des Sitztragewinkels
verfahren Sie bitte auf die gleiche Weise
wie oben beschrieben.

3.2.3 Einstellung der Sitztiefe bei SitzFix

(3) Beim Sitzfix lässt sich die Sitztiefe außer
über die Position des Sitztragewinkels zusätz-
lich über die Verschraubung der Sitzplatte
verändern.
• Alle schraubverbindungen auf der Un-
terseite des SitzFix lösen.
• Sitzplatte in die neue Position bringen
und alle Schrauben wieder fest zudre-
hen.
2021-06-10
(1)
(2)
(3)
Serviceheft Vector & Vector BSA
(B)
(B)
(A)
(C)
(B)
(A)
(A)
15 von 40
