5. BEDIENUNG DES VIDEOPLOTTERS
Gehen Sie zum Einrichten und Verwenden der
Wegpunkt-Ankunftsbereichsfunktion wie folgt vor.
1. Öffnen Sie das Menü.
2. Wählen Sie [8 NAVLINE•WPT].

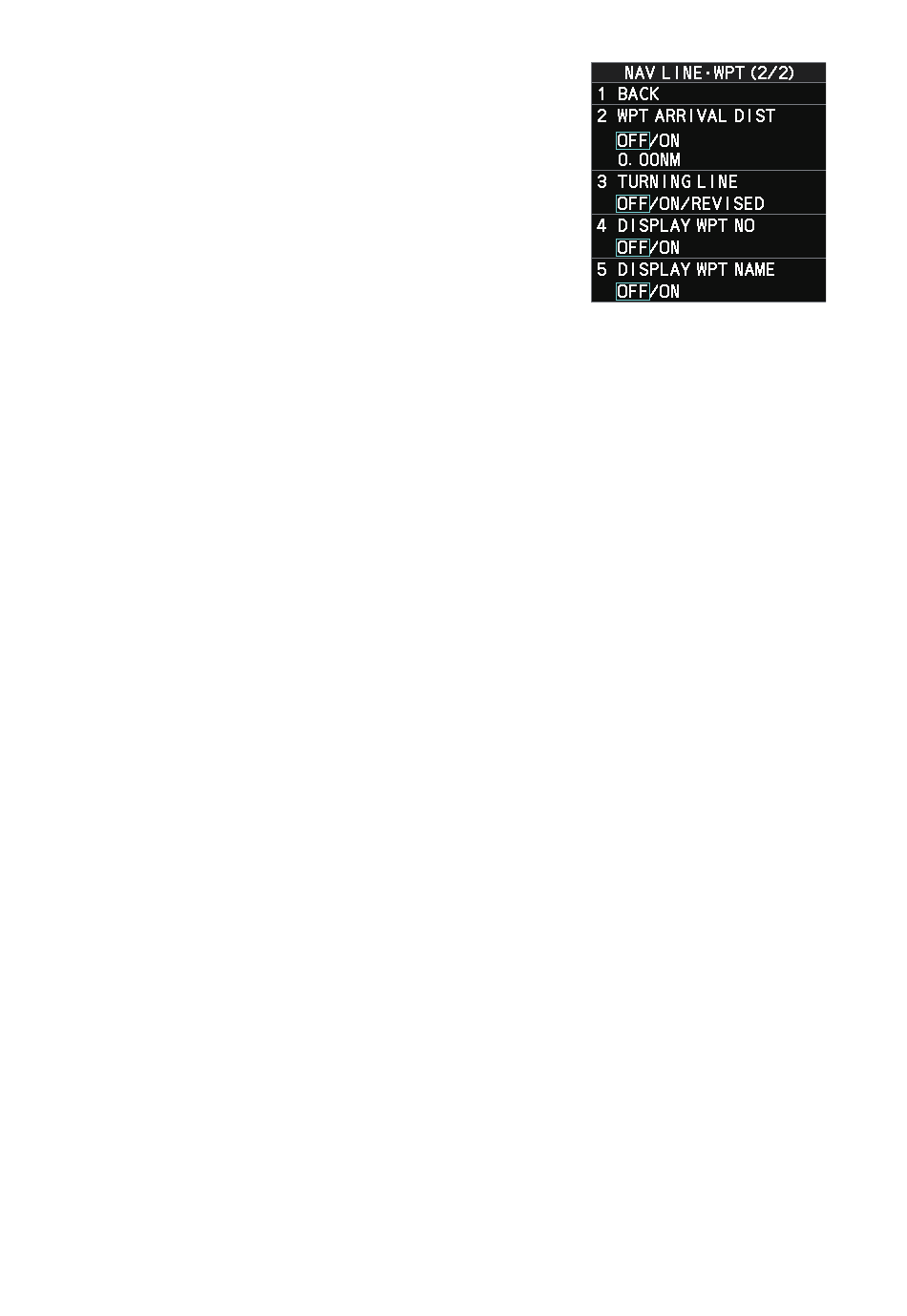

3. Wählen Sie [0 NEXT]. Die zweite Seite des
[NAVLINE•WPT]-Menüs wird angezeigt.
4. Wählen Sie [2 WPT ARRIVAL DIST].
5. Wählen Sie, nur bei B-Typ-Radargeräten, [ON],
um den Ankunftsalarm zu aktivieren, oder [OFF],
um ihn zu deaktivieren.
6. Stellen Sie bei allen anderen Radargerätetypen die Breite (den Radius) des
Ankunftsbereichs ein.
7. Schließen Sie das Menü.
5.5.7
Ein-/Ausblenden von Name und Nummer von Wegpunkten
1. Öffnen Sie das Menü.
2. Wählen Sie [8 NAVLINE•WPT].
3. Wählen Sie [0 NEXT], um die nächste Seite des Menüs anzuzeigen.
4. Wählen Sie [3 DISP WPT NO.] oder [4 DISP WPT NAME] nach Bedarf.
5. Wählen Sie [YES], um Name/Nummer des Wegpunktes einzublenden.
[NO] um Name/Nummer des Wegpunktes auszublenden und klicken dann links.
6. Schließen Sie das Menü.
5.6
Routen
Sie können eine Route (NAV LINE) anzeigen, die entweder von einem
angeschlossenen EPFS-Gerät (GPS o. dgl.) empfangen wird oder intern gespeichert
ist.
Hinweis: Während eine Route angezeigt wird, können Spuren und Wegpunkte nicht
gelöscht werden, auch können keine Daten von einer SD-Karte geladen werden.
5.6.1
Einrichten/Bearbeiten einer internen Route
Sie können bis zu 30 Routen mit jeweils bis zu 20 Wegpunkten im internen Speicher
aufbewahren.
Die Vorgehensweise für neue Routen und die Bearbeitung von Routen ist identisch.
Zum Bearbeiten einer Route können Sie die Einstellung anderer Elemente übergehen
und nur die Elemente ändern, die geändert werden sollen.
5-16
