RINGKOLBENPUMPEN "MOUVEX-PRINZIP"

SICHERHEITSHINWEISE, LAGERUNG, INSTALLATION UND WARTUNG

TECHNISCHE DATEN
- Maximale Drehzahl der Pumpe : 530 U/min
- Betriebstemperaturen :
• Umgebungstemperatur ........................................
• Temperatur der gepumpten Flüssigkeit ..............
• Temperatur der Wasch-/Reinigungs-/
Sterilisationsmedien.............................................
• Temperatur des Heizmediums (Heizmantel) ......
- Maximaler Eingangsdruck :
• Im Normalbetrieb muß der Eingangsdruck höher als der notwendige
NPSH-Wert und kleiner als 1,5 barg sein.
• Während der CIP-Reinigung/SIP Sterilisation der Pumpe darf der
Eingangsdruck 3 barg nicht überschreiten.
• Bei abgeschalteter Pumpe darf der Eingangsdruck 6 barg nicht
überschreiten.
- Maximal zulässiger Differenzdruck :
• ..........................9 bar*
SLS12 i
• ..........................6 bar*
SLS18 i
- Maximaler Heizmanteldruck : 5 barg
- Fördervolumen (Liter pro Umdrehung) :
• ..........................0,411 Liter
SLS12 i
• ..........................0,617 Liter
SLS18 i
* Wenn die Pumpe mit negativem Differenzdruck auf der Saugseite arbeitet,
wird für die Kalkulation des max. zulässigen Druckes von einem
Saugdruckwert gleich Null ausgegangen.
Sicherheitsinformationen
SYMBOL FÜR SICHERHEITSHINWEISE.
Steht dieses Symbol auf dem Produkt oder in der
Bedienungsanleitung, beachten Sie folgende Warnmeldung
auf mögliche Personenschäden, tödliche Unfälle oder
Sachschäden.
Warnung vor Gefahren, die zu Personenschäden, tödlichen
Unfällen oder Sachschäden führen WERDEN.
Warnung vor Gefahren, die zu Personenschäden, tödlichen
Unfällen oder Sachschäden führen KÖNNEN.
Warnung vor Gefahren, die zu Personen- oder Sachschäden
führen KÖNNEN.
HINWEIS
Kennzeichnung wichtiger und zu beachtender Anweisungen.
NT 1004-G00 07 18 SLS12 i - SLS18 i g
MODELLE : SLS12 i - SLS18 i
-15°C →+ 40°C
-15°C → +100°C
0°C →+121°C
-15°C → +180°C
GEFAHR
WARNUNG
ACHTUNG

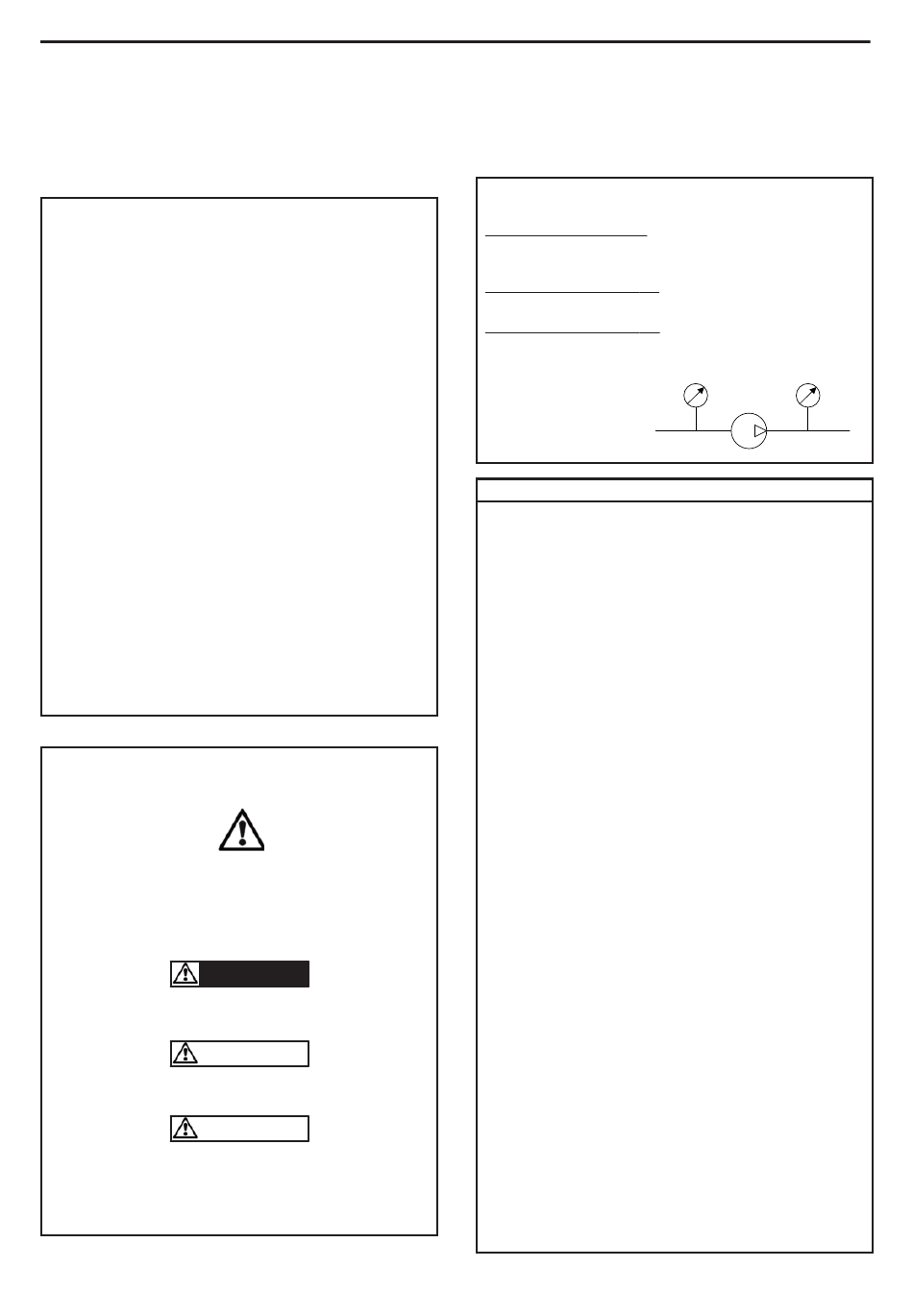

VERWENDETE DRUCK-MASSEINHEITEN
Masseinheit ohne Anhang :
Differenzdruck, z.B. Druckdifferenz zwischen Saug- und Druckseite
der Ausrüstung.
Masseinheit mit Anhang "a" :
Absoluter Druck.
Masseinheit mit Anhang "g" :
Überdruck gegenüber dem atmosphärischen Druck (~101325 Pa,
in der BA 1 bar / 14,5 PSI angenommen).
Beispiele :
P
= -0,2 barg = 0,8 bara
saug
P
= 8,8 barg = 9,8 bara
druck
∆
P P P
= - = 9 bar
druck saug
1. ABMESSUNGEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
2. INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
2.1 Dimensionierung der Installation . . . . . . . . . . . . . . . . .8
2.2 Ausrichtung der Saug-und Druckstutzen . . . . . . . . . . .9
2.3 Drehrichtung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
2.4 Schutz der Anlage . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
2.5 Hebezeug . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
2.6 Einbau des Aggregates . . . . . . . . . . . . . . . . . . . . . . . .11
3. BETRIEB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
3.1 Schallpegel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
3.2 Inbetriebnahme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
3.3 Trockenlauf . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
3.4 Pumpenstopp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
3.5 Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
4. CIP-REINIGUNG / SIP-STERILISATION . . . . . . . . . . . . .14
4.1 Allgemeines . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
4.2 Empfohlene CIP-Reinigungsmenge . . . . . . . . . . . . . .14
4.3 Einbau Pumpen "in Reihe" . . . . . . . . . . . . . . . . . . . . .14
4.4 Einbau Pumpe in paralleler Anordnung . . . . . . . . . . .15
4.5 Reinigungsphasen . . . . . . . . . . . . . . . . . . . . . . . . . . .15
4.6 SIP-Sterilisation . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
5. WARTUNG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
5.1 Erforderliches Werkzeug . . . . . . . . . . . . . . . . . . . . . . .16
6. DEMONTAGE DER PUMPE . . . . . . . . . . . . . . . . . . . . . . .17
6.1 Montage / Demontage . . . . . . . . . . . . . . . . . . . . . . . .17
6.2 Überprüfung der Bauteile . . . . . . . . . . . . . . . . . . . . . .18
7. MONTAGE DER ZYLINDER-/KOLBEN-EINHEIT . . . . . . .20
8. AUSTAUSCH DES ANTRIEBES . . . . . . . . . . . . . . . . . . . .21
9. AUSTAUSCH DER LIPPENDICHTUNG . . . . . . . . . . . . . .22
10. LAGEÄNDERUNG DER STUTZEN . . . . . . . . . . . . . . . . .23
10.1 Druckstutzen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23
10.2 Saugstutzen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23
11. ÖLWECHSEL DES ANTRIEBES . . . . . . . . . . . . . . . . . . .24
12. OPTIONEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24
12.1 Faltenbalgüberwachung . . . . . . . . . . . . . . . . . . . . . .24
13. LAGERUNG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25
13.1 Kurze Lagerzeit (≤ 1 Monat) . . . . . . . . . . . . . . . . . . .25
13.2 Lange Lagerzeit (> 1 Monat) . . . . . . . . . . . . . . . . . .25
13.3 Erneute Inbetriebnahme . . . . . . . . . . . . . . . . . . . . . .25
14. STÖRUNGSSUCHE . . . . . . . . . . . . . . . . . . . . . . . . . . . .26
15. KONFORMITÄTSERKLÄRUNG . . . . . . . . . . . . . . . . . . .28
2/28
P P
asp ref
P
saug
P
Pompe
umpe
INHALT
P
druck
Seite
