10.1 Einstellung
• Kappe 833 mit Dichtung 832 abschrauben.
• Mit einem Schraubenschlüssel Stellmutter 834 im
Uhrzeigersinn für das Erhöhen des Drucks drehen,
(gegen den Uhrzeigersinn für niedrigeren Druck -
Federentlastung) drehen.
• Kappe 833 mit Dichtung 832 wieder aufschrauben.
Festellen bereich
Feder
C 2,5
C 3,5
C 5
C 8

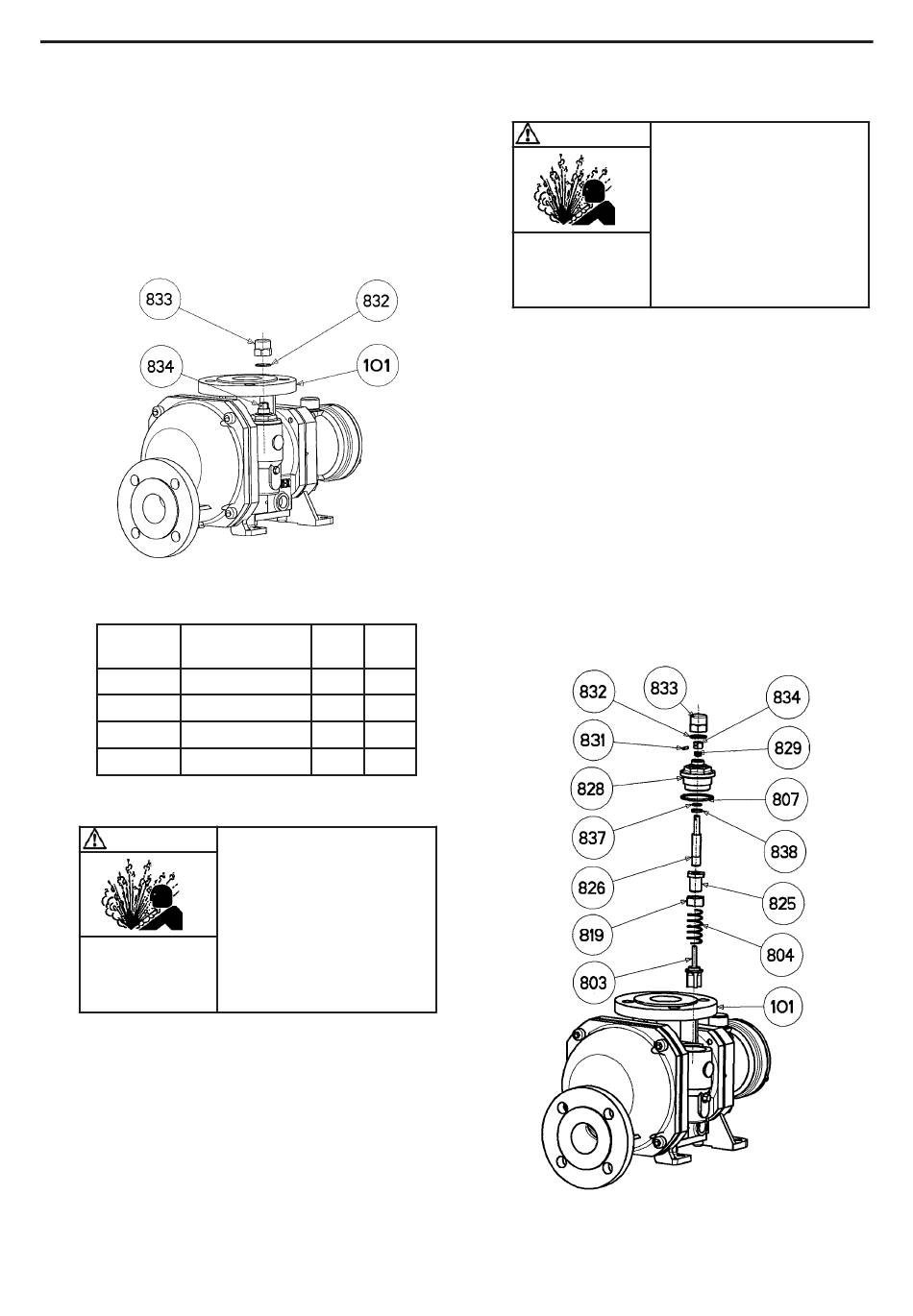

10.2 Wechseln der Feder
WARNUNG
Gefährlicher Druck
kann
Körperverletzungen
oder Sachschäden
verursachen.
• Feder entlasten (siehe § EINSTELLUNG).
• Verschlußmutter 828 vom Gehäuse 101 abschrauben.
Darauf achten, daß die 804 einen Schub bewirkt.
Dabei keine Teile der Baugruppe demontieren.
• Feder 804 ausbauen.
• Feder 804 austauschen und Montage in umgekehrter
Reihenfolge zur Demontage durchführen.
NT 1001-E00 09 18 C4 A - C4 A HT - C8 A - C8 A HT g
10. ÜBERSTRÖMVENTIL
C4
C8
(bar)
1,5 - 2,5
X
X
2,1 - 3,5
X
X
3 - 5
X
3 - 8
X
X
VOR WARTUNGSARBEITEN IST DIE
SPANNUNGSVERSORGUNG
UNTERBRECHEN, UM VERLETZUNGEN
ODER SACHSCHÄDEN ZU VERMEIDEN.
10.3 Wechseln der Dichtungen
WARNUNG
Gefährlicher Druck
kann
Körperverletzungen
oder Sachschäden
verursachen.
• Feder entlasten (siehe § EINSTELLUNGEN).
• Verschlußmutter 828 vom Gehäuse 101 abschrauben.
Darauf achten, daß die Feder 804 einen Schub bewirkt.
• Verschlußmutter-Einheit 828 in einen Schraubstock
spannen.
• Mit einen Durchstreiber Stift 831 entfernen.
• Stellmutter 834 abschrauben.
• Druck-Stellschraube 826, Feder 829, Dichtung 837
und Scheibe 838 abziehen.
• Dichtungen ersetzen und in umgekehrter Reihenfolge
die Baugruppe wieder montieren.
Bei der Montage der Dichtung 837 empfehlen wir, die
Stiftbohrung in der Druck-Stellschraube 826 mit Kleber
abzudecken, um die Dichtung nicht zu beschädigen.
ZU
17/23
VOR WARTUNGSARBEITEN IST DIE
SPANNUNGSVERSORGUNG
UNTERBRECHEN, UM VERLETZUNGEN
ODER SACHSCHÄDEN ZU VERMEIDEN.
BEACHTE :
ZU
