5. ÖFFNEN UND SCHLIEßEN DER PUMPE GEGENÜBER

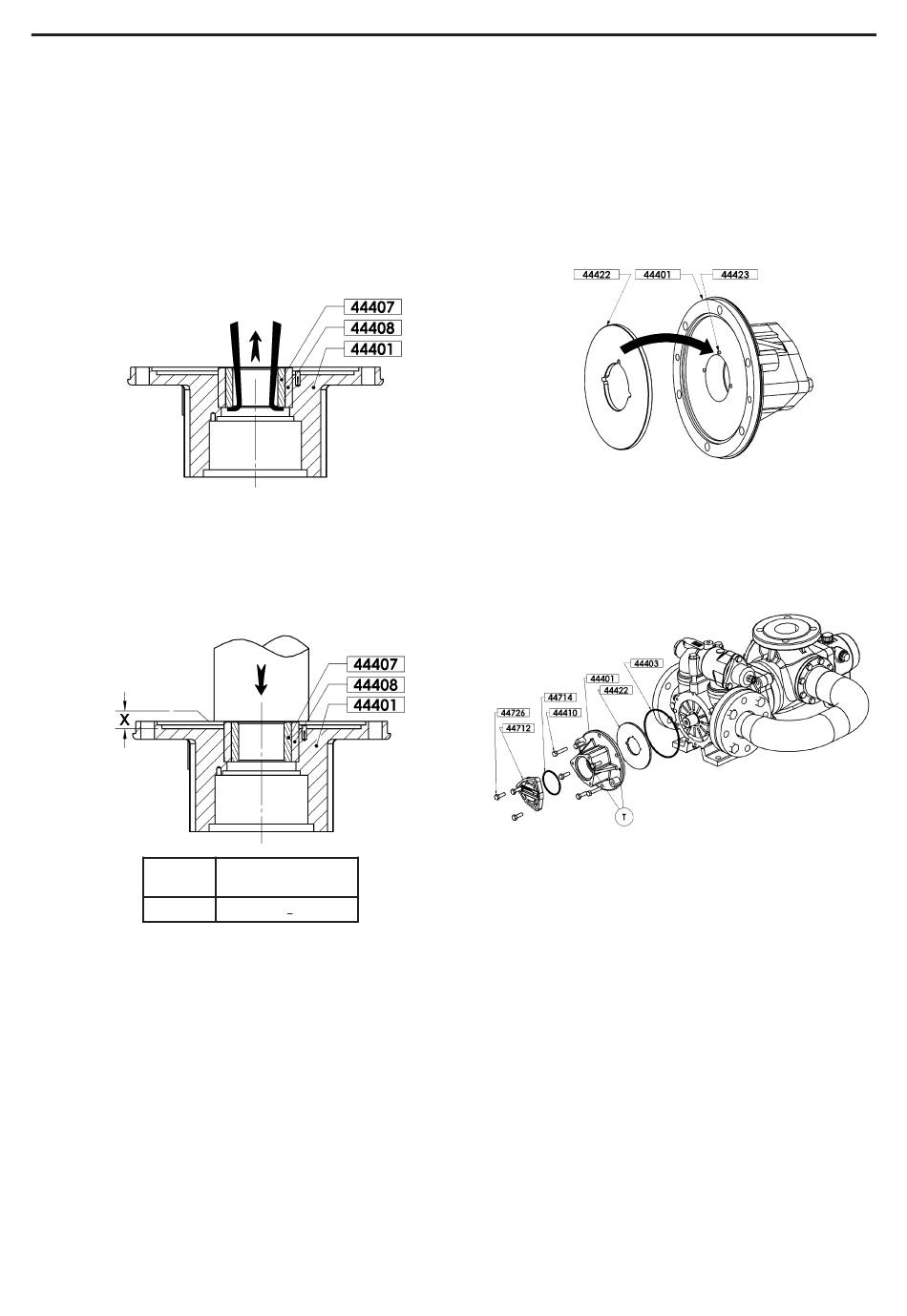

5.3 Ersetzen des Gleitlagers

Ausbau :
• Pumpe mit Frontdeckel 44401 auf der Seite des
Heizmantels in vertikale Position bringen.
• Die Abziehvorrichtung durch die Buchse 44407 bis
zum Boden des Frontdeckels 44401 einsetzen.
• Nach Positionierung der Abziehvorrichtung Buchse
44407 herausziehen.
Wiedereinbau :
• Boden 44401 senkrecht stellen.
• Ring 44407 auf das Loch geben.
• Die Buchse mittels einer Presshülse eindrücken. Die
Oberseite der Buchse 44407 ist nach untenstehender
Maßangabe X zu montieren.
SLP25
NT 1007-A00 12 18 Pumpen Serie SLP25 i g
DER ANTRIEBSSEITE (For tsetzung)
X
4,9 °
0,1
5.4 Schließen der Pumpe auf der Außenseite
• Dichtung 44403 einbauen.
• Bodenscheibe 44422 auf dem Boden anbringen.
AUF DIE POSITIONachten.
• Die Nut muss mit dem Splint in die richtige Position
gebracht werden,
Schemazeichnung abgebildet.
• Den Frontdeckel 44401 auf die Welle 44501 führen, mit
der Hand so fest als möglich andrücken.
• Dies 4 Schrauben 44410 und 2 Schrauben 44411
befestigen.
• Beim Anziehen der Schrauben 44410 und der beiden
Schrauben 44411 die Welle drehen.
• Wenn der Deckel 44712 ausgebaut wurde, Dichtung
44714 wieder anbringen, prüfen und ggf. austauschen.
• Deckel anbringen und die 3 Schrauben 44726 anzie-
hen.
16/33
wie auf untenstehender
