4.2.6

24-V-Versorgung mehrerer Umrichter

Installation mit 24-V-Bus

Für die 24-V-Versorgung der Umrichter gibt es folgende Möglichkeiten:
1. Ein T-Verteiler mit integriertem Netzteil liefert die 24 V.
Vorteil: geringer Installationsaufwand.
2. Ein externes Netzteil liefert die 24 V.
Vorteil: Sie können die 400 V abschalten, ohne die 24-V-Versorgung und damit die
Feldbus-Kommunikation der Umrichter zu unterbrechen.
Der Umrichter kann maximal 8 A Strom durch seine 24-V-Stecker weiterleiten.

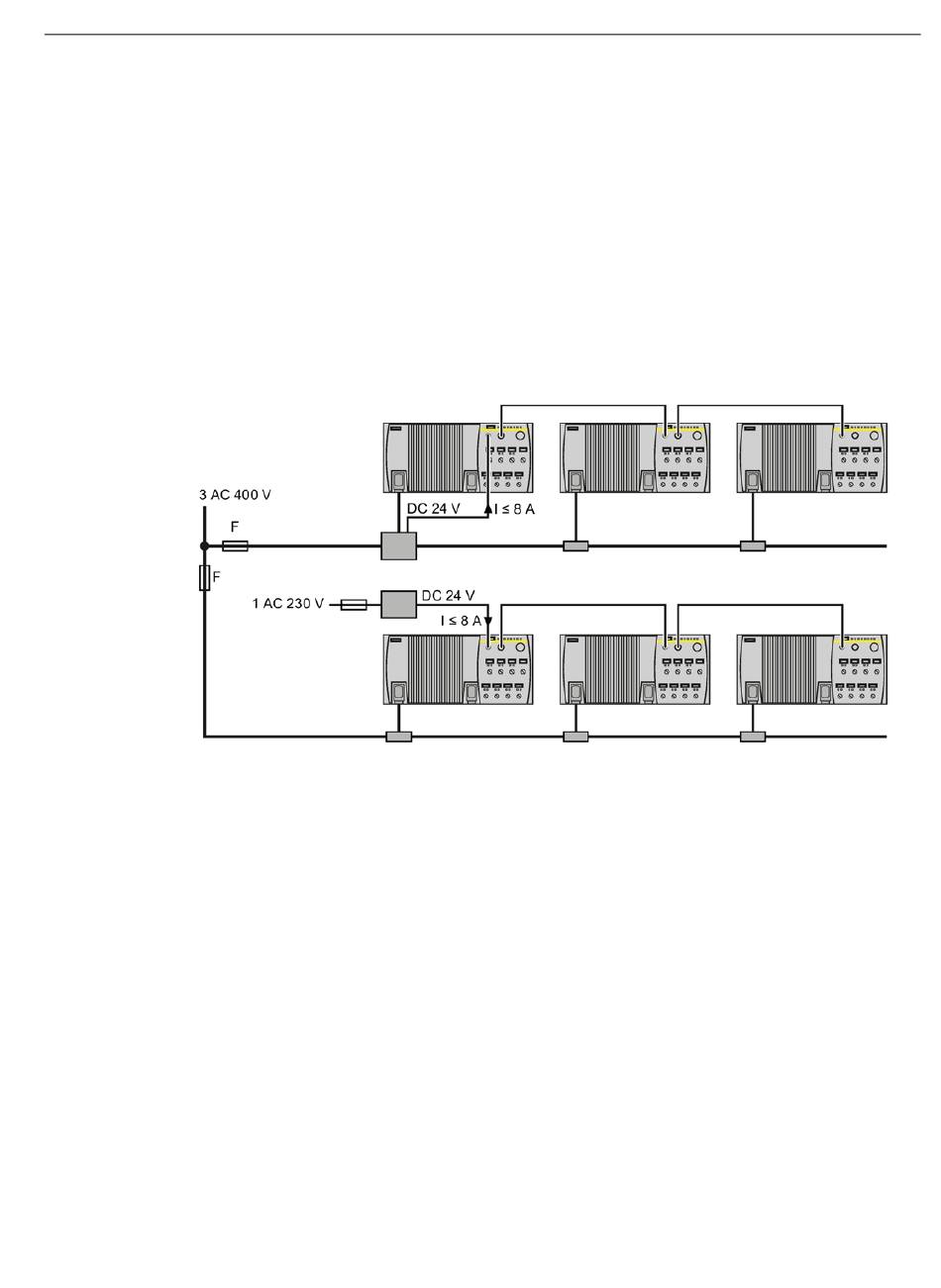

Bild 4-8
Umrichter mit Control Units CU250D-2
Betriebsanleitung, 04/2015, FW V4.7.3, A5E34261542A AB
24-V-Bus aus T-Verteiler oder mit separater Stromversorgung
Installieren
4.2 Elektrische Installation
