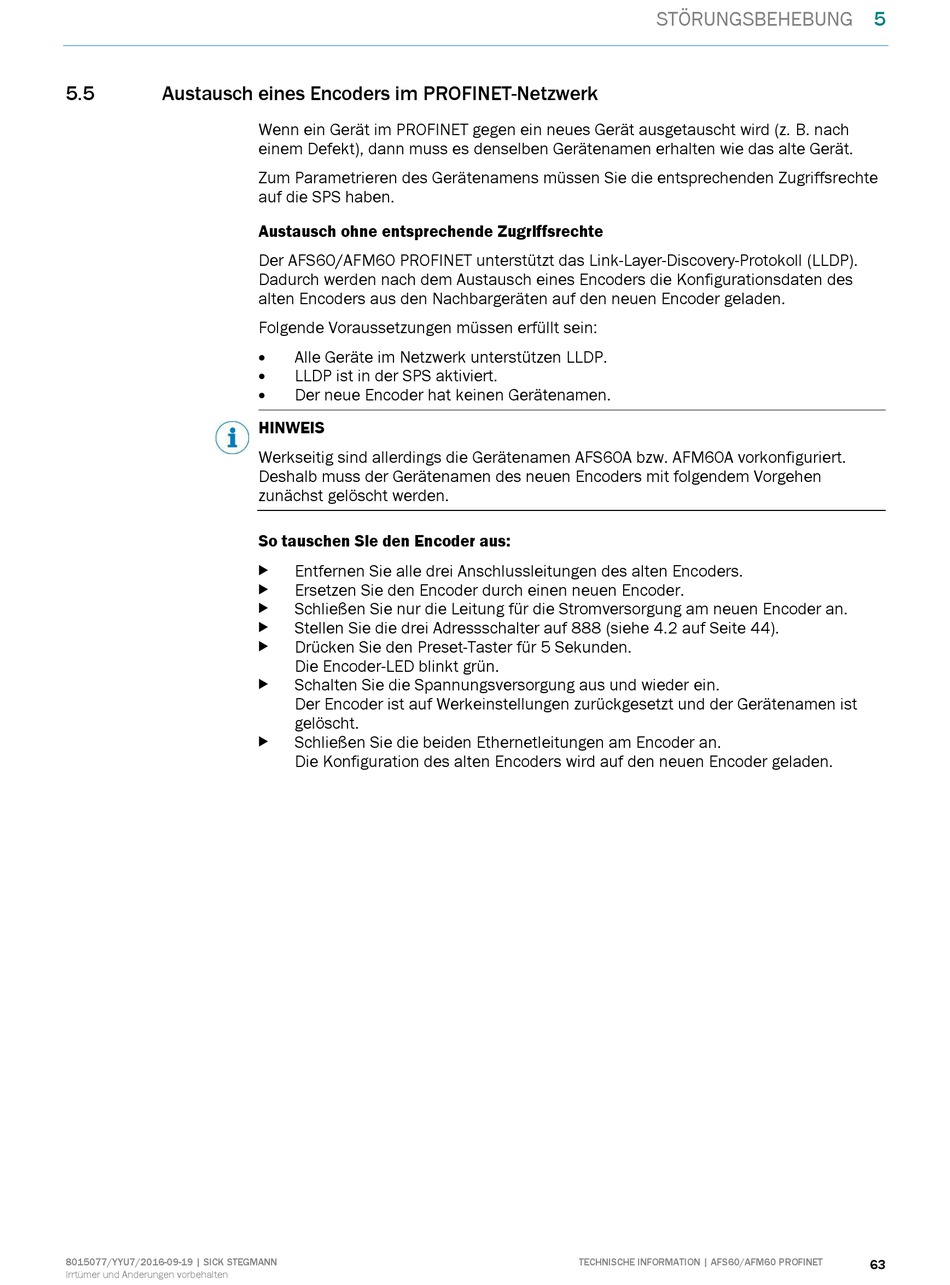

Austausch eines Encoders im PROFINET-Netzwerk

8015077/YYU7/2016-09-19 | SICK STEGMANN
Irrtümer und Änderungen vorbehalten
Wenn ein Gerät im PROFINET gegen ein neues Gerät ausgetauscht wird (z. B. nach
einem Defekt), dann muss es denselben Gerätenamen erhalten wie das alte Gerät.
Zum Parametrieren des Gerätenamens müssen Sie die entsprechenden Zugriffsrechte
auf die SPS haben.
Austausch ohne entsprechende Zugriffsrechte
Der AFS60/AFM60 PROFINET unterstützt das Link-Layer-Discovery-Protokoll (LLDP).
Dadurch werden nach dem Austausch eines Encoders die Konfigurationsdaten des
alten Encoders aus den Nachbargeräten auf den neuen Encoder geladen.
Folgende Voraussetzungen müssen erfüllt sein:
Alle Geräte im Netzwerk unterstützen LLDP.

LLDP ist in der SPS aktiviert.

Der neue Encoder hat keinen Gerätenamen.

HINWEIS
Werkseitig sind allerdings die Gerätenamen AFS60A bzw. AFM60A vorkonfiguriert.
Deshalb muss der Gerätenamen des neuen Encoders mit folgendem Vorgehen
zunächst gelöscht werden.
So tauschen Sie den Encoder aus:
Entfernen Sie alle drei Anschlussleitungen des alten Encoders.

Ersetzen Sie den Encoder durch einen neuen Encoder.

Schließen Sie nur die Leitung für die Stromversorgung am neuen Encoder an.

Stellen Sie die drei Adressschalter auf 888 (siehe 4.2 auf Seite 44).

Drücken Sie den Preset-Taster für 5 Sekunden.

Die Encoder-LED blinkt grün.
Schalten Sie die Spannungsversorgung aus und wieder ein.

Der Encoder ist auf Werkeinstellungen zurückgesetzt und der Gerätenamen ist
gelöscht.
Schließen Sie die beiden Ethernetleitungen am Encoder an.

Die Konfiguration des alten Encoders wird auf den neuen Encoder geladen.
