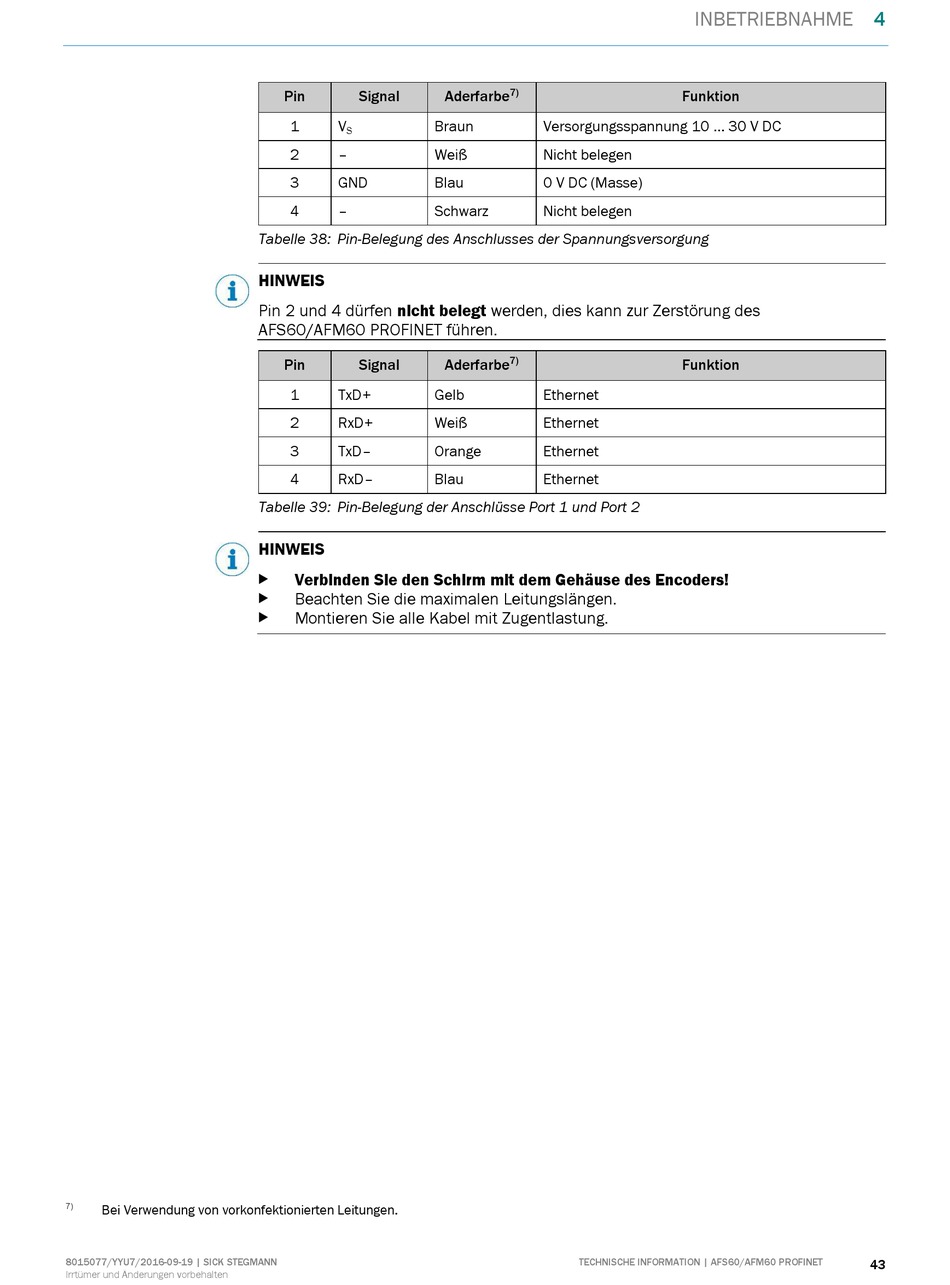

SICK AFS60 PROFINET Technische Information Seite 43

7)
Bei Verwendung von vorkonfektionierten Leitungen.
8015077/YYU7/2016-09-19 | SICK STEGMANN
Irrtümer und Änderungen vorbehalten
Pin Signal
1 V Braun
S
2 – Weiß
3 GND Blau
4 – Schwarz
Tabelle 38: Pin-Belegung des Anschlusses der Spannungsversorgung
HINWEIS
Pin 2 und 4 dürfen nicht belegt werden, dies kann zur Zerstörung des
AFS60/AFM60 PROFINET führen.
Pin Signal
1 TxD+ Gelb
2 RxD+ Weiß
3 TxD– Orange
4 RxD– Blau
Tabelle 39: Pin-Belegung der Anschlüsse Port 1 und Port 2
HINWEIS
Verbinden Sie den Schirm mit dem Gehäuse des Encoders!

Beachten Sie die maximalen Leitungslängen.

Montieren Sie alle Kabel mit Zugentlastung.

7)
Aderfarbe
Versorgungsspannung 10 ... 30 V DC
Nicht belegen
0 V DC (Masse)
Nicht belegen
7)
Aderfarbe
Ethernet
Ethernet
Ethernet
Ethernet
TECHNISCHE INFORMATION | AFS60/AFM60 PROFINET
INBETRIEBNAHME
Funktion
Funktion
4
43
