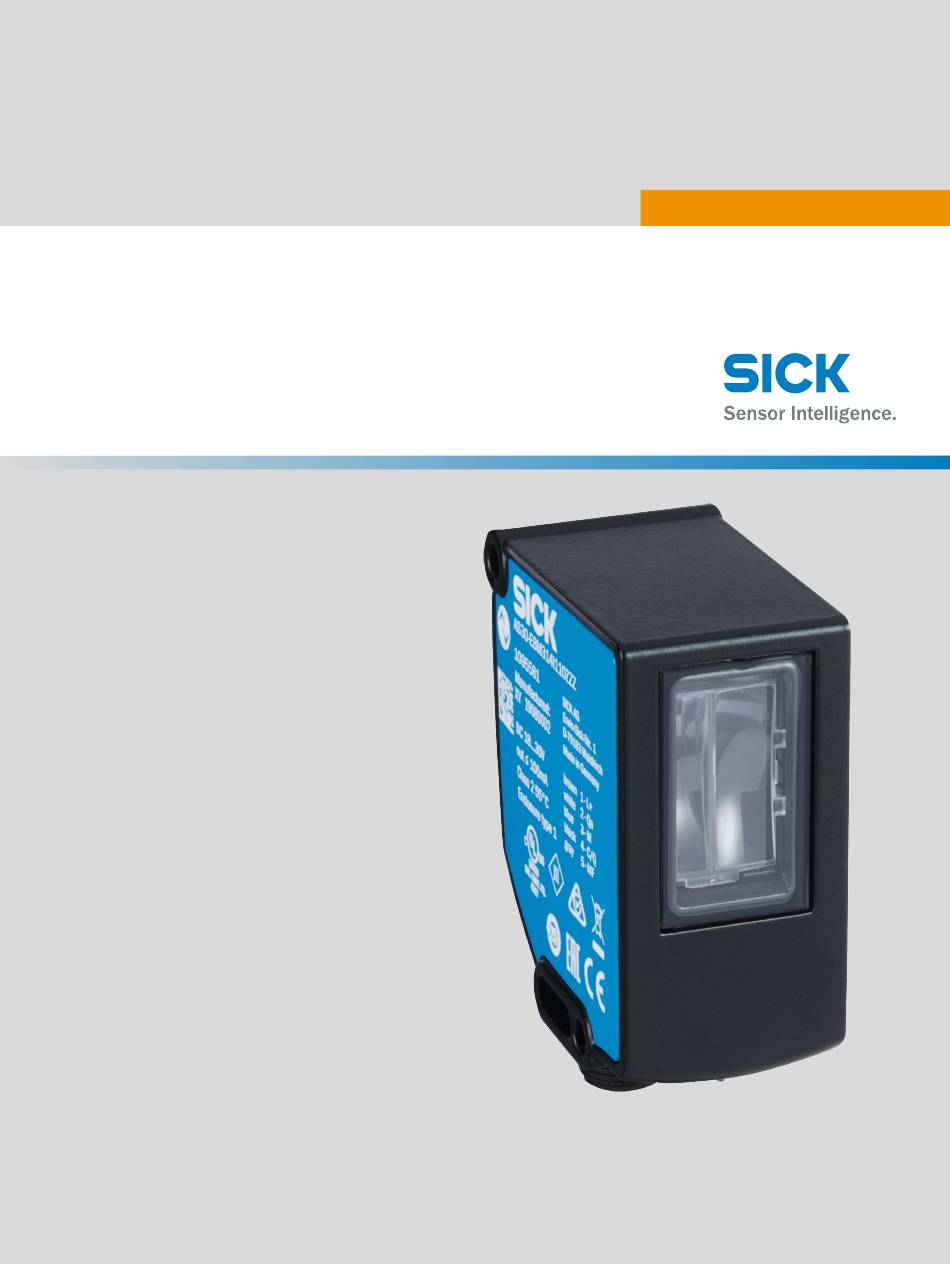

B E T R I E B S A N L E I T U N G
AS30 Core
Array Sensor

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für SICK AS30 Core

Inhaltszusammenfassung für SICK AS30 Core

  • Seite 1 B E T R I E B S A N L E I T U N G AS30 Core Array Sensor...

  • Seite 2: Hersteller

    © SICK AG. Alle Rechte vorbehalten. Originaldokument Dieses Dokument ist ein Originaldokument der SICK AG. 2006/42/EC SAFETY B E T R I E B S A N L E I T U N G | AS30 Core 8022079 /2019-07-09 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 3: Inhaltsverzeichnis

    Mögliche Fehler während des Betriebs........... Instandhaltung................... 26 Wartung..................... Gerät reinigen................... Außerbetriebnahme................28 8022079 /2019-07-09 | SICK B E T R I E B S A N L E I T U N G | AS30 Core Irrtümer und Änderungen vorbehalten...
  • Seite 4 Zubehör....................32 Anhang....................33 12.1 EG-Konformitätserklärung................ 12.2 Zertifizierung nach UL60947-5-2............12.3 Lizenzen..................... B E T R I E B S A N L E I T U N G | AS30 Core 8022079 /2019-07-09 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 5: Zu Diesem Dokument

    … weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schwe‐ ren Verletzungen führen kann, wenn sie nicht gemieden wird. 8022079 /2019-07-09 | SICK B E T R I E B S A N L E I T U N G | AS30 Core Irrtümer und Änderungen vorbehalten...

  • Seite 6: Weiterführenden Informationen

    Für eine schnelle Abwicklung vor dem Anruf die Daten des Typenschilds wie Typen‐ schlüssel, Seriennummer usw. notieren. B E T R I E B S A N L E I T U N G | AS30 Core 8022079 /2019-07-09 | SICK...

  • Seite 7: Zu Ihrer Sicherheit

    ■ Technischer Veränderungen ■ Verwendung nicht freigegebener Ersatz-, Verschleiß- und Zubehörteile ■ 8022079 /2019-07-09 | SICK B E T R I E B S A N L E I T U N G | AS30 Core Irrtümer und Änderungen vorbehalten...

  • Seite 8: Anforderungen An Fachkräfte Und Bedienpersonal

    Kapiteln dieser Betriebsanleitung, um Gesundheitsgefahren zu reduzieren und gefährliche Situationen zu vermeiden. B E T R I E B S A N L E I T U N G | AS30 Core 8022079 /2019-07-09 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 9: Reparatur

    Bei Eingriffen und Änderungen am Gerät durch den Kunden erlischt der Gewährleistungsanspruch gegenüber der SICK AG. 8022079 /2019-07-09 | SICK B E T R I E B S A N L E I T U N G | AS30 Core Irrtümer und Änderungen vorbehalten...

  • Seite 10: Produktbeschreibung

    1 = LED + 3 Buttons 2 = TFT + 3 Buttons B E T R I E B S A N L E I T U N G | AS30 Core 8022079 /2019-07-09 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 11: Produktmerkmale Und Funktionen

    • Position: Detektion und Positionierung einer Kante zum hochgenauen Positionieren (genauer Positionswert). 8022079 /2019-07-09 | SICK B E T R I E B S A N L E I T U N G | AS30 Core Irrtümer und Änderungen vorbehalten...

  • Seite 12: Montage

    Gerät nur über die dafür vorgesehenen, paarweisen Befestigungsbohrung befesti‐ gen. • Erschütterungs- und schwingungsfreie Befestigung. B E T R I E B S A N L E I T U N G | AS30 Core 8022079 /2019-07-09 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 13: Montage Des Geräts

    -8°/ 0° -8°/ 0° 25 mm 100 mm 1095581 1095582 1095583 1095584 8022079 /2019-07-09 | SICK B E T R I E B S A N L E I T U N G | AS30 Core Irrtümer und Änderungen vorbehalten...

  • Seite 14: Elektrische Installation

    Die aufgesteckten Leitungen an den Anschlüssen sind verschraubt. ■ Bei Nichteinhaltung ist die IP-Schutzart für das Gerät nicht gegeben! B E T R I E B S A N L E I T U N G | AS30 Core 8022079 /2019-07-09 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 15: Hinweis Zur Drehbaren Steckereinheit

    Das Gerät muss mit einem Netzteil angeschlossen werden, das folgende Eigenschaften aufweist: 8022079 /2019-07-09 | SICK B E T R I E B S A N L E I T U N G | AS30 Core Irrtümer und Änderungen vorbehalten...

  • Seite 16: Schnittstellen Beschalten

    Ergebnis zu erhalten wie bei einem Sensor mit NPN- Schaltverhalten. B E T R I E B S A N L E I T U N G | AS30 Core 8022079 /2019-07-09 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 17 + (L+) push- pull (≤ 100 ‒ (M) ‒ (M) ‒ (M) 8022079 /2019-07-09 | SICK B E T R I E B S A N L E I T U N G | AS30 Core Irrtümer und Änderungen vorbehalten...

  • Seite 18: Bedienung

    Zu Inbetriebnahme des Geräts ist eine genaue Ausrichtung des Geräts wie in siehe „Montage des Geräts“, Seite 13 beschrieben notwendig. B E T R I E B S A N L E I T U N G | AS30 Core 8022079 /2019-07-09 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 19 Kante ist eingelernt, Q1 und Q2 leuchten (Abhängigkeit von dem zuvor gewählten Aera Teach), wenn Teach erfolgreich war. 8022079 /2019-07-09 | SICK B E T R I E B S A N L E I T U N G | AS30 Core Irrtümer und Änderungen vorbehalten...

  • Seite 20: Bedienelemente

    Leuchten Q1 + Q2, so liegt die eingelernte Kante inner‐ halb des Sollbereichs (Über Area Teach definiert - default: ganzes Lesefeld). B E T R I E B S A N L E I T U N G | AS30 Core 8022079 /2019-07-09 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 21 - DIR: Menüauswahl, Ändern der Leserichtung (siehe Menübaum) - EDGE: Es wurde generell eine Kante im Sichtfeld erkannt. 8022079 /2019-07-09 | SICK B E T R I E B S A N L E I T U N G | AS30 Core Irrtümer und Änderungen vorbehalten...

  • Seite 22: Menübaum As30 Core

    BEDIENUNG Menübaum AS30 Core B E T R I E B S A N L E I T U N G | AS30 Core 8022079 /2019-07-09 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 23: Weitere Einstellungen In Sopas

    Die im Menü Teach-In Edges gewählte Kante wird präzise positioniert. Die Smoot‐ hing- Funktion des Sensors ist deaktiviert. 8022079 /2019-07-09 | SICK B E T R I E B S A N L E I T U N G | AS30 Core Irrtümer und Änderungen vorbehalten...
  • Seite 24 Schaltpunkte oder Bereiche (ähnlich Area Teach) zu definieren. Zudem kann das Lesefeld sowie der Analogausgang konfiguriert werden. B E T R I E B S A N L E I T U N G | AS30 Core 8022079 /2019-07-09 | SICK...

  • Seite 25: Störungsbehebung

    Es wird eine Kante erkannt, Sensor verschmutzt Sensor reinigen obwohl kein Objekt im Sicht‐ feld ist 8022079 /2019-07-09 | SICK B E T R I E B S A N L E I T U N G | AS30 Core Irrtümer und Änderungen vorbehalten...

  • Seite 26: Instandhaltung

    Wenn das Lichtaustrittsfenster zerkratzt oder beschädigt (Sprung, Bruch) ist, muss das Gerät ersetzt werden. Hierzu Kontakt mit dem SICK-Service aufnehmen. B E T R I E B S A N L E I T U N G | AS30 Core 8022079 /2019-07-09 | SICK...
  • Seite 27 Um eine ausreichende Wärmeabgabe der internen Verlustleistung sicherzustellen, ist auf eine saubere Gehäuseoberfläche zu achten. 8022079 /2019-07-09 | SICK B E T R I E B S A N L E I T U N G | AS30 Core Irrtümer und Änderungen vorbehalten...

  • Seite 28: Außerbetriebnahme

    Angaben zu einem Ansprechpartner ■ Beschreibung der Anwendung ■ Beschreibung des aufgetretenen Fehlers ■ B E T R I E B S A N L E I T U N G | AS30 Core 8022079 /2019-07-09 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 29: Technische Daten

    < 100 mA max. Initialisierungszeit 0,48 s Anschlussart Male connector M12, 5-pin Schutzklasse 8022079 /2019-07-09 | SICK B E T R I E B S A N L E I T U N G | AS30 Core Irrtümer und Änderungen vorbehalten...

  • Seite 30: Maßzeichnung

    Optische Achse Sichtfeld 30 mm Befestigungsbohrung 4,1 mm GeräteanschlusssM12, um 180° drehbar B E T R I E B S A N L E I T U N G | AS30 Core 8022079 /2019-07-09 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 31 Optische Achse Lesefeld 45 mm Befestigungsbohrung 4,1 mm Geräteanschluss M12, um 180° drehbar 8022079 /2019-07-09 | SICK B E T R I E B S A N L E I T U N G | AS30 Core Irrtümer und Änderungen vorbehalten...

  • Seite 32: Zubehör

    Zubehör HINWEIS Zubehör finden Sie auf der Produktseite im Internet unter: www.sick.com/AS30 B E T R I E B S A N L E I T U N G | AS30 Core 8022079 /2019-07-09 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 33: Anhang

    Lizenztexte siehe www.sick.com/licensetexts. Auf Anfrage können die Lizenztexte auch gedruckt bezogen werden. 8022079 /2019-07-09 | SICK B E T R I E B S A N L E I T U N G | AS30 Core Irrtümer und Änderungen vorbehalten...
