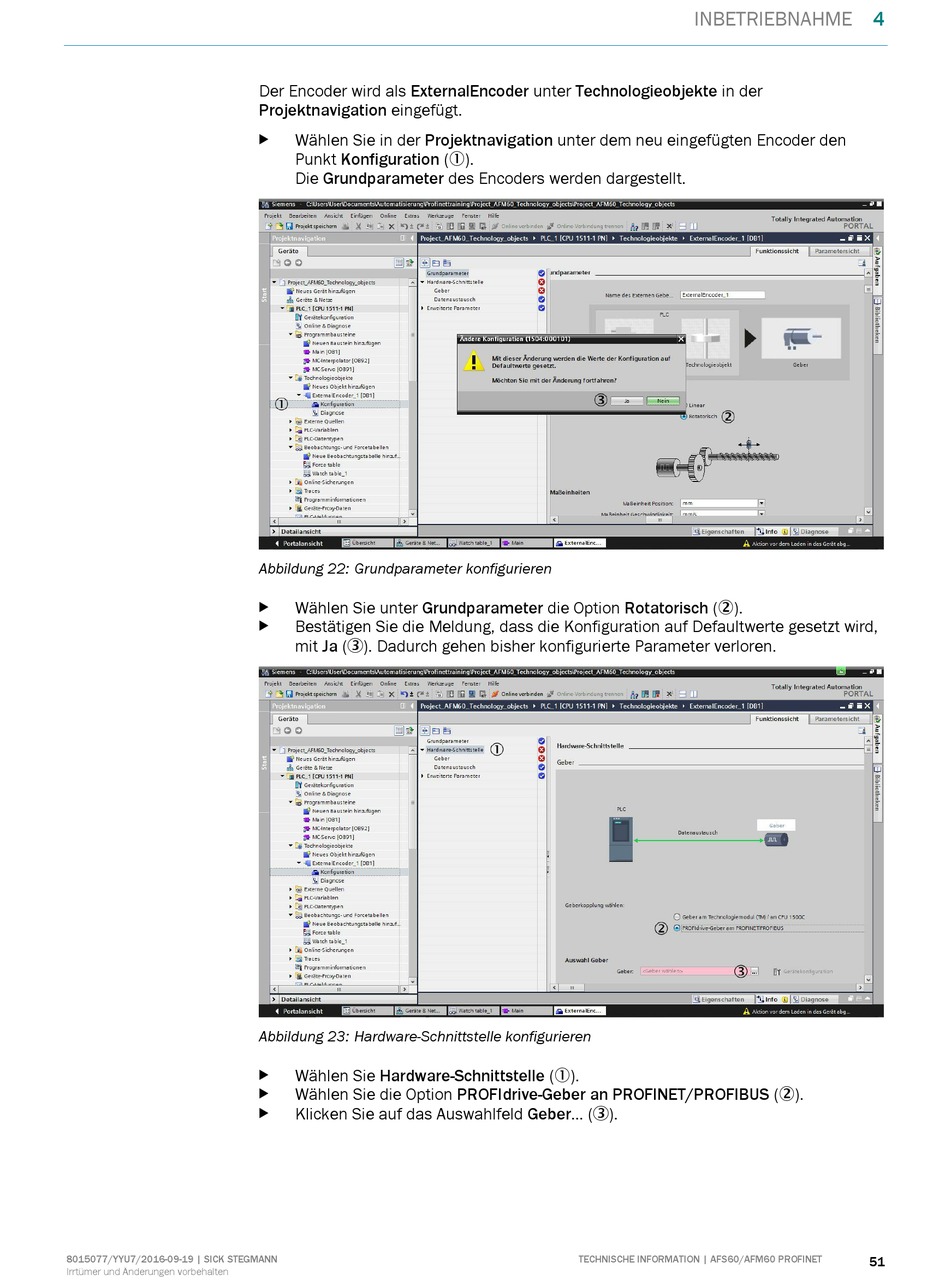

Abbildung 22: Grundparameter Konfigurieren; Abbildung 23: Hardware-Schnittstelle Konfigurieren - SICK AFS60 PROFINET Technische Information

8015077/YYU7/2016-09-19 | SICK STEGMANN
Irrtümer und Änderungen vorbehalten
Der Encoder wird als ExternalEncoder unter Technologieobjekte in der
Projektnavigation eingefügt.
Wählen Sie in der Projektnavigation unter dem neu eingefügten Encoder den

Punkt Konfiguration ().
Die Grundparameter des Encoders werden dargestellt.

Abbildung 22: Grundparameter konfigurieren

Wählen Sie unter Grundparameter die Option Rotatorisch ().

Bestätigen Sie die Meldung, dass die Konfiguration auf Defaultwerte gesetzt wird,

mit Ja (). Dadurch gehen bisher konfigurierte Parameter verloren.

Abbildung 23: Hardware-Schnittstelle konfigurieren

Wählen Sie Hardware-Schnittstelle ().

Wählen Sie die Option PROFIdrive-Geber an PROFINET/PROFIBUS ().

Klicken Sie auf das Auswahlfeld Geber... ().

INBETRIEBNAHME
TECHNISCHE INFORMATION | AFS60/AFM60 PROFINET
4
51
