3.7
Bedien- und Anzeigeelemente
8015077/YYU7/2016-09-19 | SICK STEGMANN
Irrtümer und Änderungen vorbehalten
Der Absolut-Encoder AFS60/AFM60 PROFINET verfügt über fünf LEDs.
Drei der LEDs signalisieren den Betriebszustand (BF, SF und Encoder), zwei den Status
der Ethernet-Schnittstelle (L/A1 und L/A2).
SF
BF
L/A1
Schraubabdeckung

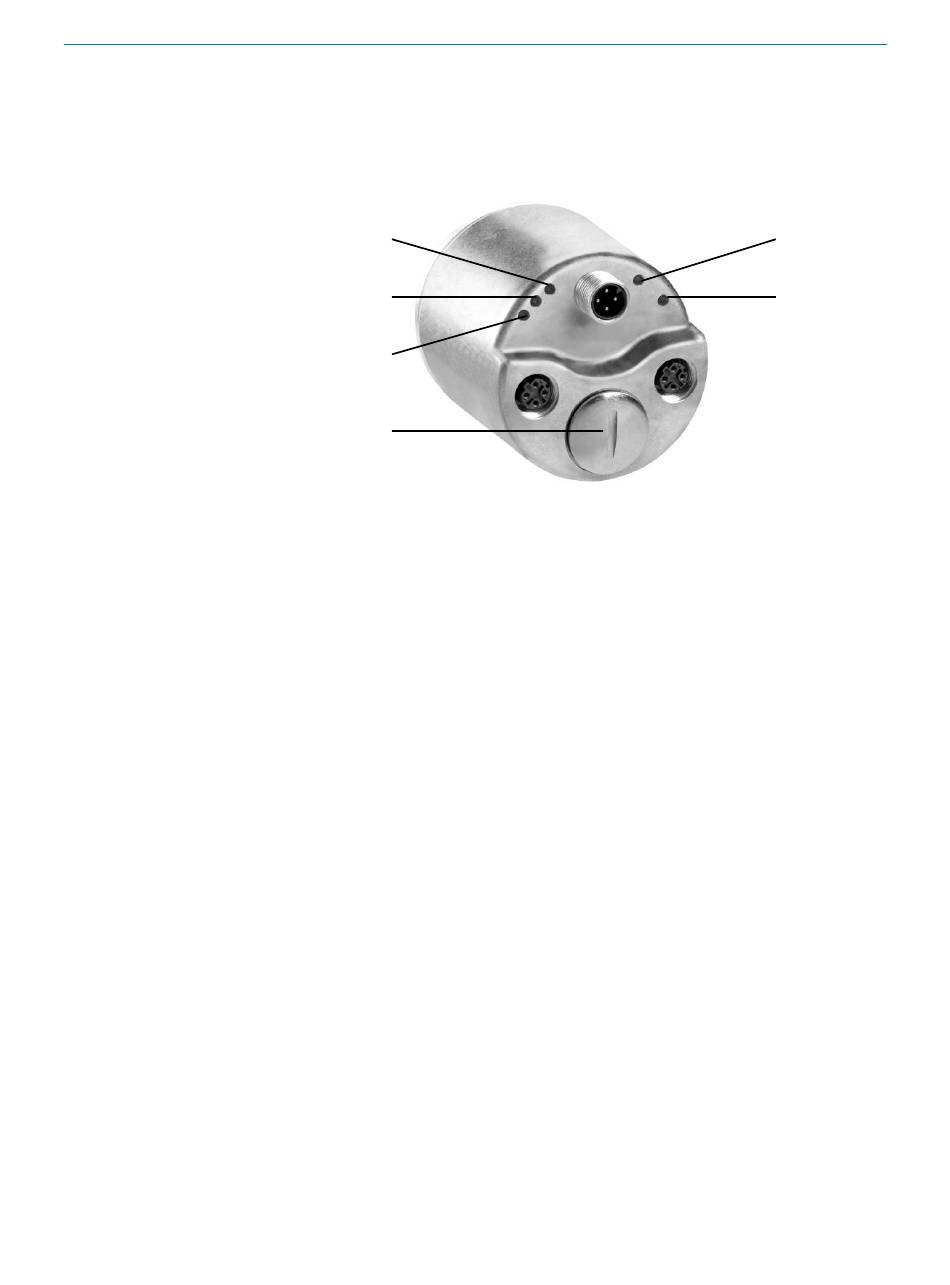

Abbildung 6: Position der LEDs und des Preset-Tasters
Die LEDs sind mehrfarbig. Tabelle 40 auf Seite 54 und Tabelle 43 auf Seite 55 zeigen
die Bedeutung der Anzeigen.
Unter der Schraubabdeckung befindet sich der Preset-Taster.
PRODUKTBESCHREIBUNG
TECHNISCHE INFORMATION | AFS60/AFM60 PROFINET
3
Encoder
L/A2
41
